百迈应用案例: VisionPK助力LCM模组画面检测更快更准更强
收藏
2022-04-18 10:56:17来源: 中国机器视觉网

LCM液晶显示模组是液晶产品的重要组成部分,广泛应用于3C电子行业中。LCM制造工艺流程复杂,产业发展成熟,自动化程度较高。由于下游电子消费类产品更新换代迅速,对LCM产业也产生持续升级的需求。

百迈技术重点拓展显示行业的检测应用场景开发,为显示制造行业客户提供高端视觉检测解决方案,专注工业软件算法技术的通用视觉平台VisionPK成为AOI设备商业务纵深发展的重要抓手。

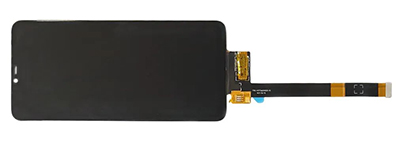

LCM模组检测样品

百迈VisionPK通用AOI检测平台轻松应对智能 制造行业对于LCM模组画面检测的严苛要求,解决各种尺寸、各种类型、全工艺段的LCM模组在生产过程的画面检测难题。

VisionPK通用检测AOI平台都具有哪些特点,对于LCM模组检测,下文以某个贴合后工艺段的模组详细案例为例,一起来看看吧!

可视化检测流程

以下就某个特定的LCM检测项目进行具体的介绍。

检测对象:液晶显示模组LCM

检测区:AA区

检测类型:点亮画面检

缺陷类型:Mura、线、缺划、亮点、暗点、cell异物、pol异物、pol划伤、pol凹痕、pol气泡等

检测标准:漏检率≤0.5%(复检出来的不良数/总投入量*100%

首先将相机、上位机、光源控制器、PG依次与百迈VisionPK软件连接。VisionPK软件接收上位机信号开始执行,光源打开,各相机独立采集除尘画面,PG对液晶模组通电点亮依次切屏,各相机同时对单个画面进行采集图像信息,画检分区算子对每个画面自动识别分区,除尘算子标记产品表面灰尘信息进行除尘处理,检测算子针对缺陷类型进行分类别检测,最后将检测结果汇总存储,输出检测结果。


点亮检测颜色不同屏幕检出微弱缺陷

LCM模组是经过复杂工艺制造流程生产后的产品,在实际的检测过程中存在众多无法控制的缺陷信息,VisionPK可通过自由拖拽的方式组合界面信息,能够做到快速适配检测项目。运行显示界面主要包含了液晶显示模组在不同相机下的图像显示、数据汇总显示、运行状态显示、检测结果显示等产品检测信息,这些控件的类型、显示设置等都可以自由设置。

在流程界面部分各项检测工具可根据客户的实际需要自由搭配组合使用,检测流程的顺序可自由添加需要的检测算子,检测算子之间还可以实现相互引用彼此的检测信息的优良功能,最终实现产品缺陷的高质量检出。

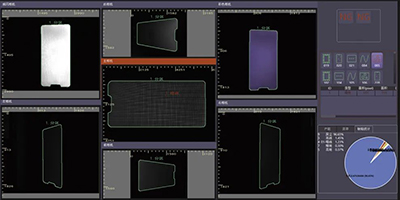

VisionPK显示产品图像,判定结果和良率统计

更快更准更强的检测性能

以下展示本次案例缺陷检出图(部分)

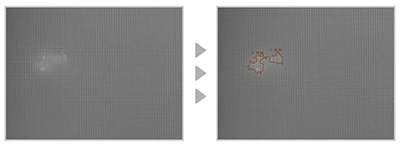

· Mura不均

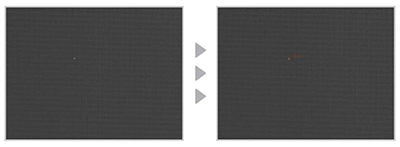

·暗点缺陷

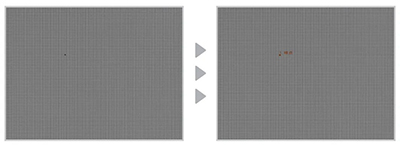

· 亮点缺陷

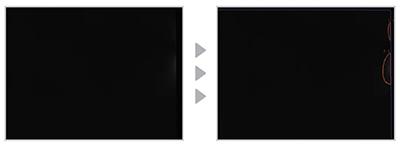

· 漏光缺陷


令缺陷无所遁形的检测结果

百迈VisionPK通用视觉检测平台很好地适用于液晶显示模组屏幕点亮画面检测,在实际产线检测中,做到极高的检出和较低的过杀和漏检,在以下图表中得到充分有力的证明,可以清晰看到漏检率和过杀率低至0.13%和0.82%。


LCM案例检测数据

结语

显示产业一直被视为体现国家核心竞争力的产业,随着显示技术的快速发展,液晶显示制品将会越来越多样化,复杂化,随之带来的是用户对液晶显示装置的显示效果要求越来越严苛。视觉检测作为高精密制造产品的关键步骤,必须严格把关。为保证产品的良率以用户需求,液晶显示装置在被投入使用前需进行画面检测,液晶显示包含层层精密器件。

百迈VisionPK AOI平台采用更深层度的自研底层算法,具备优越的检测能力,在3C、半导体、新能源和汽车行业全面覆盖。跨行业、跨工艺的AOI视觉检测平台有利于制造批量部署、性能强悍、令缺陷无所遁形。
