从影像辅助手术到医疗诊断系统,实时成像技术正推动着医疗保健服务方式的根本性变更。随着医学成像的广泛应用,工程师正在寻求新的方法,从而更加经济有效地传输高带宽视频。之前医学成像系统依赖于电信、广播、和大众化技术传输视频。这些方法需要使用专用的布线和昂贵的组件来传输图像数据,使得这些系统变得昂贵、复杂和难以广泛使用。为应对这些挑战,工程师采用统一的机器视觉标准,来满足超大的带宽、超低的延迟和实时网络的应用需求。虹科-Pleora提供的外置式采集卡和嵌入式解决方案将为其带来广泛的支持。
GigE Vision技术和临床应用
购买医学成像系统是医院的重大投资,不仅表现在前期的设备成本,还表现在后期的维护费用。遵循GigE Vision协议的网络视频接口产品,使得工程师可以再现有医疗设备基础上创建实时化的网络手术室。

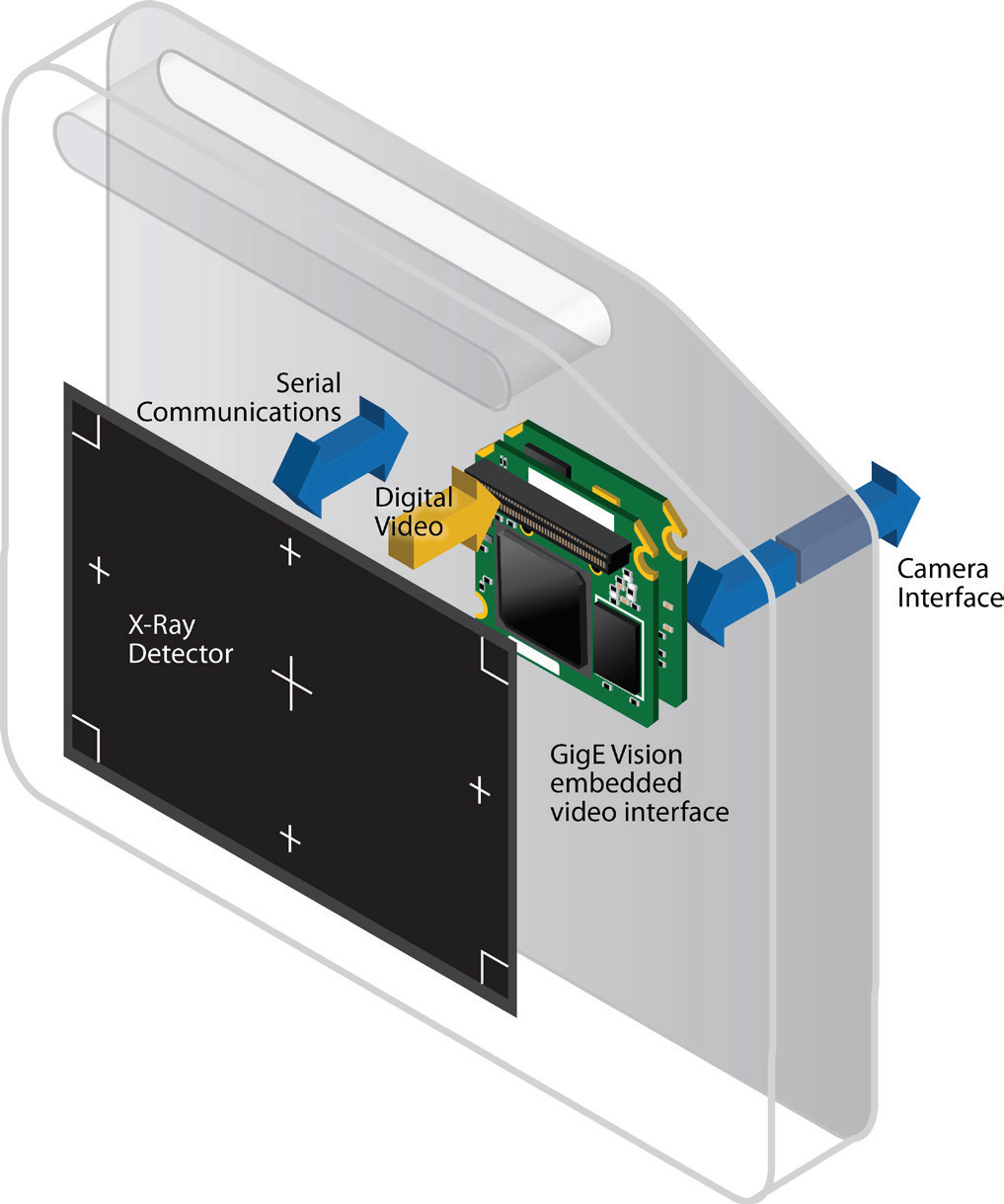

越来越多的设备商把GigE Vision接口硬件集成到数字平面板X射线检测仪上,以取代以胶片成像的设备。在检测系统中,图像从X射线检测仪传输到现有接口,比如Camera li nk或LVDS接口,然后通过外置式图像采集卡设备,把图像转变成遵循GigE Vision格式的视频信号。
利用以太网远距离布线的优势,医疗数据分析设备可以自由的放置在无菌手术室外面,这样减少了灭菌设备的成本,降低了患者感染的风险,同时可以实现数据在各个部门之间的共享。
基于GigE分布的网络体系结构的一个重要优势是把先前孤立的图像和患者资料数据集成到网络上,并把这些数据整合到一个显示终端。这样在手术室里的显示器可以实时显示来自不同成像设备和系统的患者数据。在不需要对硬件和软件重新配置的情况下,外科医师可以很容易地在这些成像源之间进行切换。比如:切换白光和荧光摄像机数据,或者对比患者手术前影像和实时图像之间的区别等。
在传输层,成像设备只向网络交换机发送一份数据,交换机将数据复制后,分别分配给显示器和处理平台。该技术确保了视频分配不会影响服务器性能。借助以太网的组播传送能力,数据可以分配到一套显示和处理系统中或者分配到多套系统中去,从而保证整个系统的可靠性。传感器采集数据的时间戳信息,配置信息等元数据可以通过以太网系统同步传输到终端设备,从而可以兼容遵循医学数字图像通讯标准的软硬件设备。
更加灵活的GigE接口,使多面板X射线系统的设计变得更加简单
高带宽成像技术的进步也有助于减少患者受到辐射的剂量。尤其是在透视检查设备中,传统的透视设备使用连续超时的辐射照射量来实现X射线信号的成像,该过程造成过量的X射线辐射。新一代透视检查系统使用多个移动的X射线源,仅仅在几秒钟内就可以从多个递增的角度对患者的组织进行成像,从而最大程度的减少患者受到的辐射量。对于这种新型透视设备,使用传统的图像传输接口不但价格昂贵,而且会使得系统变得非常复杂和臃肿。
随着诊断成像系统对带宽的需求增加,工程师开始评估使用GigE Vision协议和Nba se-T技术,该技术支持5 Gb/s图像传输或更快的10 GigE技术。使用10 GigE技术,多源图像数据可通过以太网汇聚到处理系统上,利用这些CMOS X-射线检测仪上生成的数据来动态合成3D图像。如果需要,系统可以添加更多的遵循GigE Vision协议的X射线检测仪,进一步增加系统的成像质量。整个系统的集成非常简便,得益于所有的成像模块是遵循GigE Vision协议的。
虹科产品:嵌入式视频接口HK-NTx-GigE
关键特点:
· 结构紧凑、功率低,易于嵌入到小体积相机、平板X射线探测器和成像系统中
· 吞吐量接近1 Gbps
· 高达32位、120 MHz并行LVTTL/LVCMOS视频输入,以及4个交错Tap
· GenICam集成开发包(包含iPORT AutoGen xm l生成工具和固件参考设计组成)提供一个高效简洁的GenICam交互界面
· 支持添加元数据如:图像的预处理结果,图像拍摄时正交编码器的准确位置
· IEEE 1588精确时间协议 将多台相机和成像设备同步到网络主时钟,精度高达1μs(微秒)
· 行扫描和面扫描模式
· 自带120MB图像缓存,支持数百万像素的传感器尺寸
· 支持PoE和外部供电选项
· 可通过GigE端口更新固件,便于现场升级
