国家电网陕西分公司西安东北部330千伏架空输电线路迁改落地工程，是国内最大规模的超高压电缆系统，圆满保障了 “十四运”等重大活动场馆的电力供应。东土科技通过专业的工业互联网解决方案，为该工程提供了稳定、实时、安全、可靠的综合监控系统网络。

项目背景

该项目面临苛刻的技术挑战：国内此前没有330千伏电缆设计开发直接参考标准；由于电缆穿过现有地铁、高速列车和立交桥网络以及河流下的区域，地型复杂，施工难度大；工程包括新建22公里电力专用管廊通道、新建100.8公里超高压电缆、新建2座电缆终端站、改扩建1座750千伏变电站和4座330千伏变电站、1座发电厂等，工程规模大、技术复杂度高。

面对这些挑战，综合监控网络设备选型和系统方案计必须考虑系统能长期稳定可靠地运行，最大限度地减少系统故障；网络设备及线路的冗余、平均无故障时间、停机成本等也是重要的考量因素。

方案介绍

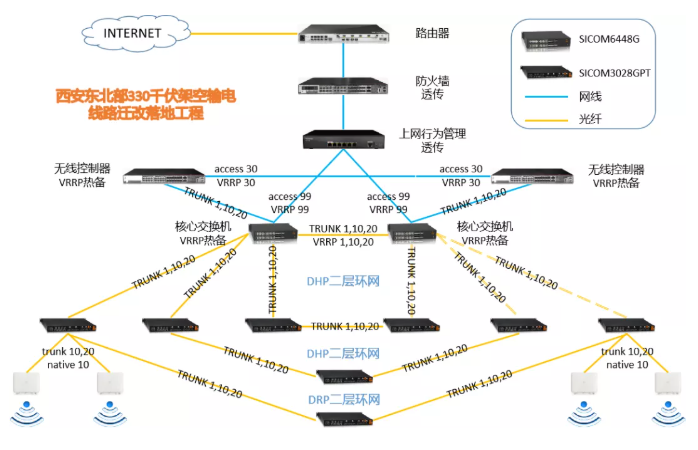

本次项目共涉及11回330kV线路，分东段和西段，项目共设计1个中心机房部署在上乾村电缆终端站；隧道东、西段部署多台光口交换机，组建多个环网连接至核心机房，通过1个中心机房统一管理。

中心机房部署2台SICOM6448G作为隧道核心交换机，设备间采用VRRP虚拟网关技术实现设备冗余主设备进行数据转发处理，当主设备故障，网关自动切换到备份设备，由备份设备接替进行数据处理转发；隧道核心交换机的上行千兆电口通过网线直连上网行为管理（透传）防火墙（透传），同路由器采用三层路由转发；路由器作为出口设备，接入运营商网络，核心交换机不做多余配置，仅设置默认路由指向路由器即可。

隧道核心交换机下行千兆光口，采用独立的两芯光缆直连接入交换机SICOM3028GPT组建DRP/DHP环网。当链路或设备出现故障，网络可在20ms内实现自愈、恢复正常，并将AP业务数据上传至中心机房。

在无线部署方面，采用2台无线控制器分别旁挂主备核心交换机。无线控制器启用VRRP技术实现设备冗余。无线AP独立供电，依靠隧道内的检修电源箱就近解决，如遇到电源箱距离达不到AP实际安装距离要求，不进行弱电布线，可适当调整AP布置点位，无线覆盖影响范围可控。无线AP部署双定向高增益天线，前后双向覆盖范围100m，可支持发射2.4G/5.8G频段，以满足用户正常上网需求。

在各隧道内部署SICOM3028GPT，启用VLAN等功能和技术，实现多业务网络隔离，确保业务数据完全独立。无线AP采用光口接入交换机，把隧道内AP业务数据上传至中心机房。

方案亮点

提供1000M的骨干带宽，满足无线语音、无线视频、无线上网业务需要。

采用符合国际标准的IEC62439-6的DRP/DHP冗余环网技术，链路故障自愈时间小于20ms。

采用标准的以太网传输协议，可以与其他品牌的产品光/电口对接。

主要产品

机架式骨干网交换机 SICOM6448G

SICOM6448G三层网管型工业以太网交换机为19英寸2U机架式安装，具有两种类型的端口配置方式，同时支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性，支持静态路由、RIP、OSPF等三层功能，可广泛应用在骨干通信系统中。

产品特点

· 支持光电可选的千兆combo接口，端口配置灵活

· 最大支持4个万兆接口，48个千兆电口或16个千兆网电口+32个千兆光口支持DT-Ring协议族，RSTP/MSTP及VRRP等多种冗余组网机制。

· 支持静态路由,RIP v1/v2,OSPF v2动态路由协议以及光功率检测功能。

机架式模组化交机 SICOM3028GPT

SICOM3028GPT是整合时钟同步、全千兆、二层/三层功能的模组化交换机，专门针对EMC性能要求严格的工业通信系统需求设计。该产品目前已经广泛应用在电力、轨道交通、石油化工及其他对EMC性能有严苛要求的工业通信系统中。

产品特点

· 支持28个光电可选千兆接口，满足IEC61850-3、IEEE1613标准，并获得国家电网A类认证证书。

· 提供IEEE1588v2和同步以太网协议，支持BC、P2P TC、E2E TC时钟模式，达到100ns对时精度。支持Power Profile和Telecom Profile，可扩展时钟服务器、GPS、IRIG-B等多种时钟接口。

· 支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性以及VRRP、RIP、OSFP、IGMP、PIM等三层功能。

· 通过扩展串口服务器模块,可提供最大24个RS232/422/485可选的串行接口。通过扩展HSR/PRP模块，提供零丢包冗余方案。

方案价值

稳定的万兆网络：经过了电力、轨交等行业客户多年应用并验证，网络切换时可确保应用层零丢包，并为用户灵活组网提供了技术保证。

可靠的网络环境：东土科技交换机作为工业级产品，可以充分满足系统对网络可靠性、稳定性要求，并能够满足现场环境的特殊需求。

安全的硬件设备：东土科技自主研发，具有完全自主知识产权，在提供高性能数据通信的同时，从硬件层杜绝安全漏洞，保障网络安全可全。

实时的网络传送：具备数据优先级特性，让用户可自定义某些设备为快速数据设备，当环网中出现快速数据，普通数据就会为快速数据让路，避免了因数据时延过大而无法应用到控制命令层。

作为工信部认定的中国工业通信单项冠军企业、工业网络通信国家标准的主导制定者，东土科技具备深厚的工业网络通信经验，致力于成为工业互联网“根技术”的领军企业，其明星产品——工业网络通信设备已有200多万台被广泛应用于电力、石化、冶金、建筑、交通等众多领域，遍布诸多国家重点工程，进入国际工业市场：北京冬奥会延庆赛区综合管廊、海拔最高铁路——青藏铁路集中监控系统、世界最长跨海大桥——杭州湾大桥集中环境监控系统、美国堪萨斯州维奇塔市ITS系统、中俄东线天然气管道综合系统，等等，并不断延伸、拓展。
