虹科案例:智能工控屏eX707在水下遥控机器人中的应用
收藏
2022-02-18 09:56:02来源: 中国机器视觉网

随着我国经济与科学技术的发展壮大,作为“蓝色粮仓”的海洋能源开采建设逐渐成为一项重要的事业。深海作业装备则成为海洋能源开采的必备和关键工具,其性能和可靠性须得以保障。也因此,开发性能表现更佳、安全可靠、坚固耐用的海洋工程装备成为深海作业装备制造行业亟待解决的问题。

上海中车艾森迪海洋装备有限公司(SMD上海公司)是一家专注于海洋工程项目装备的大型企业,基于SMD英国公司强大的深海技术支撑,以及其母公司--中国中车在电气控制领域深厚的技术底蕴,使其在深海机器人电气控制、布放回收系统、水下系统集成具有行业竞争优势。

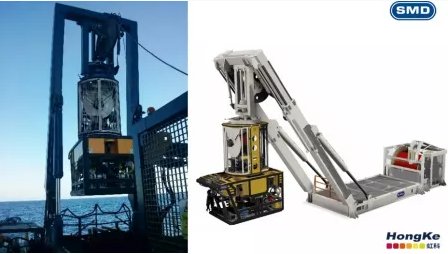

图1 SMD水下遥控机器人

考虑到海洋装备使用对工作温度、湿度、防护等级以及抗腐蚀性能等的严苛要求,该公司推出的水下遥控机器人最终决定采用虹科EXOR eX707工控屏实现通信及控制,本文将为大家分享这一设备的应用作为参考。

具体使用场景分享

SMD上海公司使用eX707工控屏及配套的JMobile Studio软件,实现船舶设备的数据通信及控制,保障船舶甲板布放及机器人下水过程。

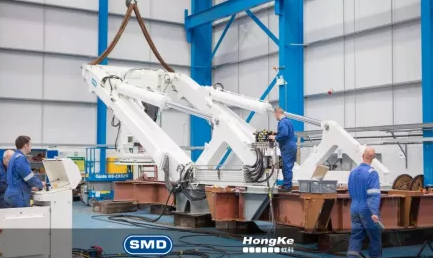

图2 SMD水下遥控机器人

为方便现场操作,eX707被安装位于设备旁侧的控制机柜中,其主要作用是控制整套甲板设备,保障水下遥控机器人从甲板布放到海面以及下水过程的安全实施,即实现整机布放回收系统控制。

在控制机柜中,操作手柄、按钮等连接至PLC,直接送达控制命令至设备机体,工控屏经由以太网与PLC进行通信,保障部分命令功能可通过HMI组态界面中的软按钮实现,通过在JMobile Studio中对标签进行设置,HMI警报界面及指示灯可负责设备运行、警报等状态的显示,便于工作人员掌握设备状态。


图3 SMD水下遥控机器人控制柜

为什么选择虹科的智能工控屏?

在与SMD技术交流过程中,我们的工程师了解到,对方提及的功能除常用的标签定义、警报触发、配方转储与还原、用户组权限定义、双语设置等之外,还比较关注如截屏、蜂鸣器等软按钮添加。

由于船舶行业户外光照原因,现场人员直拍屏幕会出现强反光,因而会需要截屏功能,而蜂鸣器软按钮则是为了方便用户在警报触发时控制其是否关闭示警。此外,用户方的工程师也对虹科及时、快速的技术支持服务响应表示很认可。

虹科智能工控屏eX707的与众不同

与普通的HMI相比,虹科提供的EXOR工控屏具有高防护、更宽温、多认证(DNV-GL、ATEX、IECEx等)、海量通信支持等诸多特点,质保期长达5年,可见其出色性能表现。


强大的HMI开发软件JMobile Studio含丰富控件,操作简单便捷,可实现项目工程数据趋势查看、警报通知、用户权限管理等,满足行业用户功能需求;多语言支持也为国内外工程师提供了便利;其高度可调的屏幕亮度(100%背光调节)符合船舶行业在强光及夜晚环境中的操作需求,且拥有专业的船舶认证、防爆认证等。

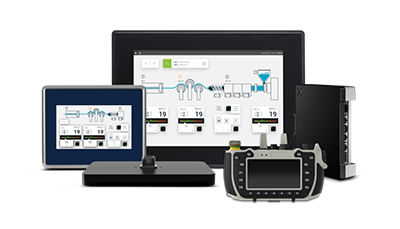

在中国,虹科与EXOR有着深度合作,致力于将旗舰eX700系列、精简eSMART系列、以及食品/医药行业专用FB系列、户外恶劣环境专用G系列等工控屏引入更适配的应用场景,为广大用户带来更大价值。
