随着工业4.0时代的到来，机器视觉系统被广泛应用到各行各业，具有人工不可替代的优势。电子领域由于其零部件细小、设计多样性、数量巨大等原因，该领域会运用视觉检测系统来替代人工检测。

传统的视觉检测系统（2D相机）在检测时，一个拍摄相机只能进行一个角度的拍摄，当一个角度拍摄完成后，需要依靠机械驱动将工件转移到下一检测工位，并且工件或拍摄相机需要进行角度变化，从而满足检测要求。这些视觉检测系统，空间占用大，且工件在转移过程中也存在二次伤害的几率。

笔记本电脑是当今办公人手必备的电子设备，传统对于笔记本电脑的外观检测都是依靠人工进行检测，因电脑外壳的尺寸较大，检测时人工检测效率低、强度大且误差较大，所以对于3D视觉检测有着迫切的需求。

笔记本电脑外壳检测方案

翌视科技的一体式3D相机（LVM-2050），具有宽视野、大景深的特点，配合随机调试软件，能够非常全面的把笔记本外壳的坐标数据全部扫描出来，通过3D点云的数据处理，进行笔记本外壳的扫描检测，包括产品整体的平面度、高度测量，有无缺陷，由人工检测变为全自动设备检测，提高产品质量控制水平，增加终端客户满意度。

1.采用相机

采用一体式3D线激光相机 LVM-2050，LVM-2050具有X向2048实际物理轮廓点数。全画幅下的采集速度340帧每秒，具有最大337mm的宽视野、高景深，适用于笔记本电脑外壳检测的平面度测量。

2.检测方法

利于3D点云数据，拟合基准平面，测量产品整体的平面度、高度。

3.检测效果

· 远端FOV大于外壳宽度，可一次扫描整个工件；

· 精度要求高，检测设备重复精度±10μm以内；

· 高速检测，全画幅时帧率可达340fps。

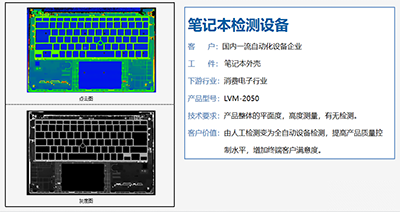

检测采图效果如下：

料件

点云图

灰度图

应用案例

笔记本电脑平面度、断差、零件缺失等检测：

需求与解决方案

· 测量对象：笔记本电脑平面度、断差、零件缺失等检测；

· 技术要求：Z±0.05MM，FOV：260MM；

· 节拍要求：3S内扫描完产品，（产品长度300MM），帧率2K左右，LVM-2050相机最高可达10K FPS，满足节拍要求；

· 测量方案：单台LVM-2050相机Y向扫描，通过NVT_PRO图像算法平台对平面度、断差、位置度设置合理阈值，阈值范围内OK，超出阈值NG；

· 机构：高精度伺服运动控制；

· 技术亮点：LVM-2050相机满足大部分笔记本电脑项目中的平面度、螺丝高度、塑料件的有无检测。

· 客户价值：由人工检测变为全自动检测设备，提高产品质量控制水平，增加终端客户满意度。
