线缆粗糙度检测应用,影响线缆使用寿命和可靠性!
收藏
2023-04-23 16:15:44来源: 中国机器视觉网

在电力系统中,线缆是十分重要的介质材料,为提高线缆产品质量,减少劣质线缆造成的人身、财产安全事故发生,需要对线缆进行科学全面的检测,确保电力系统的安全运行。表面粗糙度是指加工品的表面存在着高度、深度、间隔各异的峰、谷呈连续复杂形状,并且还呈现出周期较短、间隔比深度小的连续起伏的表面状态。


线缆表面粗糙度检测是线缆外观质量控制的首检项目之一,对线缆使用寿命和可靠性有重要影响。除显现于外观的有无毛刺、裂纹、圆整光洁外,线缆表面细微的凹凸也会直接影响产品耐磨性、耐腐蚀性、密封性等,可以说线缆的工作性能、可靠性、寿命在很大程度上取决于表面质量。


测量需求

对线缆实现三维表面形貌检测,获取线缆表面粗糙度、重复精度、曲线度等关键指标,并生成测试分析报告。

测量效果

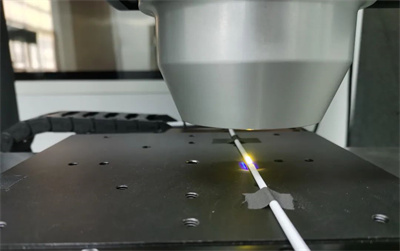

3D线光谱共焦传感器扫描时,配套的后处理软件界面会实时呈现点云信息,通过3D视图窗口可查看线缆的三维表面形貌,当整个扫描完后,就可查看样品完整的三维表面特征。



部分线缆的三维表面形貌

结合产品特点及客户的检测需求,可通过选取多组同一区域表面数据,生成同一位置的剖面数据,来获取波度和粗度曲线,通过选取X坐标起始点单点Z向坐标数据,可获得精度标准偏差,解决线缆表面粗糙程度的数值化难题。


部分粗度和波度曲线

方案优势

高精度——超高分辨、亚微米级精度,真实再现线缆表面细微形状,实现高精度3D测量;超高速——4500Hz超高速成像,保证完整成像同时快速输出图像数据,提高生产效率;无死角——同轴光测量,相比传统三角反射测量,无遮挡和测量盲区,环境适应性更强;可测材料更多——几乎可测所有表面类型,如镜面、有光泽、透明、半透明、弯曲、凹凸、多孔等;软硬件一体化——易集成到高端测量设备中,支持多型号和多检测场景,降低生产成本。
