芯歌3D视觉助力连接器尺寸检测,为组装工序保驾护航
收藏
2023-09-12 11:27:30来源: 中国机器视觉网

背景介绍

由于连机器端子技术要求不断提高,连接器结构越来越复杂,体积趋向微型化,测量精度和要求也在不断提高。芯歌最新3D视觉技术可实现连接器尺寸的高精度测量,及时剔除超过公差范围的不良品,为后续组装工序保驾护航。

检测需求

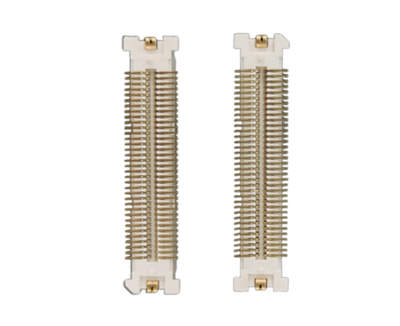

产品名称:连接器;检测项目:分别检测针脚以及连接器两侧弹片、塑胶圆柱到四角塑胶面高度;精度要求:0.01mm;速度要求:扫描速度≥120mm/s。

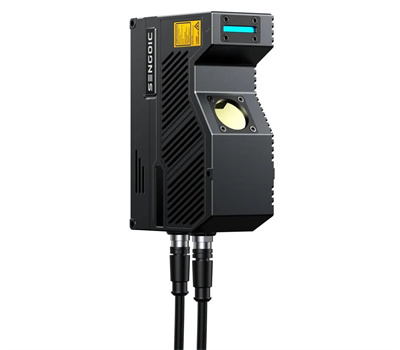

应用选型——sG57N075x040


安装距离:75mm;Z轴量程(F.S.):21mm;X轴宽度(基准):41mm;Z轴线性度:±0.035% F.S.;Z轴重复精度:0.8um;X轴轮廓点数:3240;扫描速度:up to 24000帧/秒。

成像展示

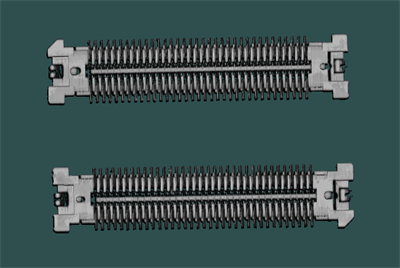

· 灰度图

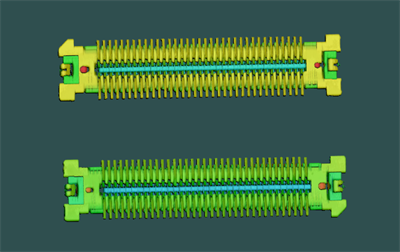

· 3D图

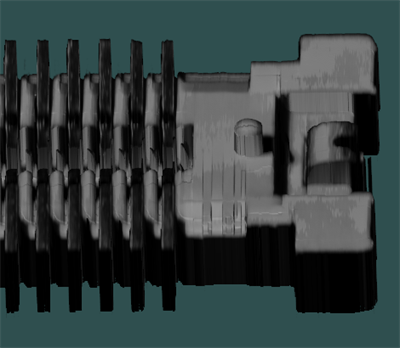

· 灰度细节

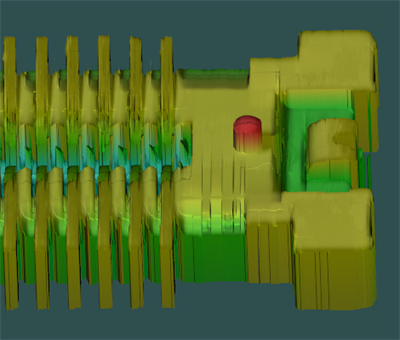

· 3D+灰度细节


检测结果

使用sG57N075X040进行连接器尺寸测量,扫描15次的静态重复精度都在0.007mm以内,满足客户要求。

(文章来源于芯歌感知,如有侵权,请联系删文)
