背景知识

在竞争激烈的智能手机制造业中，每个部件都必须达到严格的质量标准，以确保优异性能和客户满意度。其中，摄像头模块是最关键且复杂的组件之一。确保摄像头模块绝对平坦对于避免图像失真、获得清晰高质量的图片至关重要。传统的检测方法往往依赖人工视觉检查或低精度的测量工具，这不仅耗时费力，而且容易产生误差。相比之下，3D相机的自动化检测能够极大地提高检测效率和可靠性。它能够在极短的时间内完成大量模块的检测，同时保证了检测结果的一致性和准确性。

相机选型

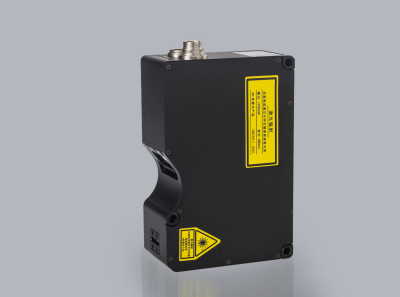

翌视科技的LVM2020线激光3D相机，满足各种高速和大批量检测应用需求；能提供340Hz全画幅采集速率，物理轮廓2048点，深度图均匀间距采样最高4096点；LVM2020以精确至0.3μm的Z方向重复精度，近端视野范围（FOV）为27.5mm，远端视野范围（FOV）为33.5mm，提供最佳目标可见，是一款高性价比的3D智能传感器。

手机摄像头支架平面度检测

工件信息

材质：五金件；大小：30mm*22mm*3mm(长宽高)。

检测要求

检测摄像头支架正反面的平面度；重复精度要求0.005mm。

检测环境及安装方式

环境描述：相机固定后，产品沿着中心直线运动进行扫描测量；采集触发方式：编码器触发；通信：TCP/IP。

采图效果

正面效果图

测量数据

检测结论

翌视科技的LVM2020线激光3D相机能确保摄像头平面度检测结果的准确性，并能满足客户0.005mm重复精度的检测要求；检测价值：极短的时间内完成检测，提高生产效率，确保检测结果的准确性。
