一、背景

在科技日新月异的浪潮中，高速机器视觉技术正以前所未有的速度拓宽其应用疆界，然而，在追求极致效率与精度的征途上，丢帧现象仍然是困扰行业一大难题，尤其是当涉及高精度,高速率图像采集领域时，即便是瞬息间的单帧遗漏，也可能对图像质量的无瑕呈现及后续处理结果的精准性造成不可小觑的波动与影响。

在机器视觉系统中，图像采集卡扮演着至关重要的角色，它不仅连接着图像采集与图像处理，更是确保数据传输稳定性和帧完整性的关键。其性能的稳定性和帧数据传输的完整性成为了衡量系统优劣的关键标尺。

二、10GigE系列

为了突破这一技术瓶颈,联瑞电子凭借十数年的技术积淀和对视觉市场的把握,于7月份推出10G高速率图像采集卡,为用户带来前所未有的稳定体验和可靠性保证。

10G高速率图像采集卡系列产品以其多样化的端口配置为特色，提供了包括单电口、双电口、四电口以及四光口等在内的多种选择，确保能够满足不同用户在数据传输和处理方面的个性化需求。10G系列图像采集卡的设计旨在通过其卓越的性能和灵活性，为高端图像处理和数据分析提供强有力的支持。

图1 LR-LINK联瑞10G系列图像采集卡

联瑞的10G系列图像采集卡不仅优化了数据处理能力，确保了高速传输的稳定性和可靠性，同时也通过其多功能性，为用户带来了前所未有的便利性和效率。无论是面对复杂的工业检测任务，还是高精度的科研探索，该系列图像采集卡都能提供理想的视觉解决方案，助力工业自动化产线升级。

三、联瑞巨帧图像采集卡

其中LRES1053PT是一款基于Aquantia AQtion AQC113主控方案的高性能四电口10G巨帧图像采集卡。这款产品专为应对工业高速图像采集与传输的挑战而生，它通过支持16KB的巨帧传输能力，突破行业丢帧的瓶颈，为高端制造领域带来了前所未有的高速度、高精度、高效率的图像处理体验。LRES1053PT的卓越性能，不仅确保了数据传输的稳定性和完整性，更满足了精密制造过程中对图像采集卡严苛的技术需求，为工业自动化和智能制造提供了强有力的支持。

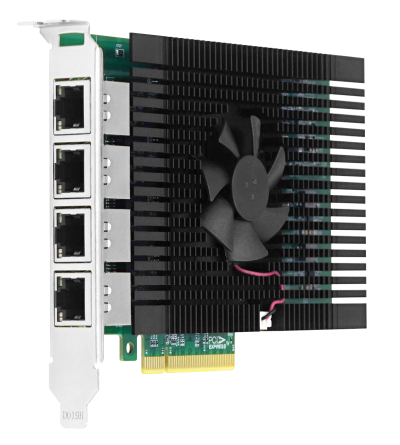

图2 LRES1053PT

四、产品亮点

1.16KB巨帧传输:支持16348字节的巨型数据帧，可传输大容量的图像数据包，有效避免丢帧，确保数据传输的稳定性和可靠性，降低CPU负载。

2.扩展灵活:板载4个RJ45端口，适配主流品牌工业相机，可同时连接4台10GigE工业相机稳定工作，满足常规工控机安装使用。

3.六速率可选:支持10G、5G、2.5G、1G、100M、10M的数据网络传输速率，满足不同传输速度应用需求。

4.提高检测效率:应用于自动化视觉设备检测，可提升检测效率和准确性，降低人工检测成本和成品不良率。

5.性能稳定可靠:连接10GigE和5GigE工业相机的测试结果显示，在7x24h的长稳测试中，未出现丢包现象，并将所有数据稳定快速地传输到数据处理端，性能稳定强悍。

图3 LRES1053PT连接10G相机实测图

图4 LRES1053PT连接5G相机实测图

五、应用领域

LRES1053PT具备低CPU占用率、高兼容性、高可靠性和灵活性等特性，可以有效解决机器视觉行业高速采集传输过程中存在的丢帧问题。通过搭配不同的面阵/线阵工业相机，实现多样化的图像采集，特别适合用于光伏硅片检测、高精度半导体缺陷检测、晶圆检测、高速运动轨迹采集、精密仪器加工等。因此，该图像采集卡可广泛应用于工业生产、国防军工、新能源、生物医学、智能交通等应用领域。

（深圳市联瑞电子有限公司  谢福清）
