外部触发图像出现形变问题解决方案
收藏
2024-11-01 13:24:42来源: 中国机器视觉网

问题现象

采集和TLC(相机控制软件)配置成外部触发模式采集图像不是1:1成像会出现形变如图一所示。

图1

排查思路

外部触发和脉冲数有关系正常出现形变应该是脉冲信号数和当前行频不匹配导致的(超过最高行频运行速度除外)。

解决方案

1. 上下拉伸:

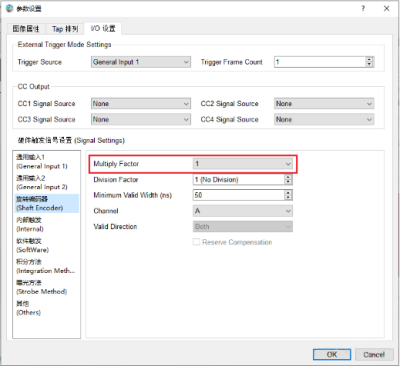

查看当前图像是否如图2所示,上下出现拉伸形变,若出现则代表脉冲信号过多,需要调节编码器信号数量或者直接通过采集卡的分频功能解决(视情况可分倍频一起调节)如图3所示。


图2


图3

2.左右拉伸:

查看当前图像是否如图4所示,左右出现拉伸形变,若出现则代表脉冲信号过少,需要调节编码器信号数量或者直接通过采集卡的倍频功能解决(视情况可分倍频一起调节)如图5所示。


图4


图5

3.采集速度超过当前行频最高速度:

采集速度超过当前行频的最高速度也会出现左右拉伸的情况,这个时候调节脉冲信号和分倍频图像不会产生任何变化,需要确定当前行频下最快速度和当前运行速度是否匹配如图六所示。红框部分是当前DPI和当前行频。


图6
