在机器视觉行业,线扫传感器在检测大型、移动的平面物体表面时展现出独特优势。当需要以极高分辨率检测纸张、层压板、塑料薄膜、织物、铝箔、玻璃、钢铁或PCB等材料时,线扫传感器便成为了理想的选择。

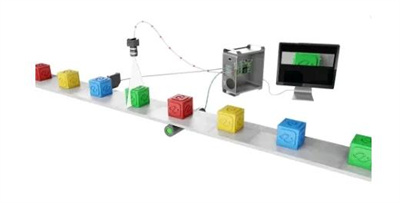

与面扫描采集不同,基于线扫传感器的检测系统必须精确同步传感器的采集速率(线速率)与物体的运动。
Euresys 首席执行官Marc Damhaut
与传统线扫相机相比,三菱电机提供的接触式图像传感器(CIS)具有显著优势。
这些传感器可以安装在非常靠近被测物体的位置,特别适合空间受限的应用场景。接触式图像传感器提供了待检测表面的远心视图,避免了失真和照明不均的问题,呈现的1:1图像能准确反映表面真实情况。
接触式图像传感器(CIS)是一个完整的集成解决方案,将传感器、照明和光学元件组合在一个预先校准的设备中,为精确的图像分析奠定了基础。

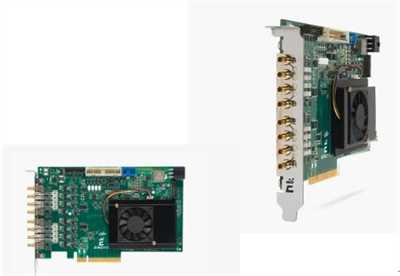

Euresys在线扫应用方面经验丰富,其Camera Link和CoaXPress采集卡提供了线扫传感器(包括接触式图像传感器)所需的所有控制功能。
这些采集卡配备了专门用于连接正交运动编码器的通用I/O线,支持多种电气接口和可编程的噪声滤波器。
采集卡中Rate Divider和Rate Converter工具,可以精确控制物体运动与传感器线速率的同步,实现像素长宽比的精准匹配。
三菱电机与Euresys的合作成功突破了大型物体表面检测的技术限制。在一个实际应用中,系统通过同时使用两个Camera Link 接触式图像传感器实现了更宽表面的检测。

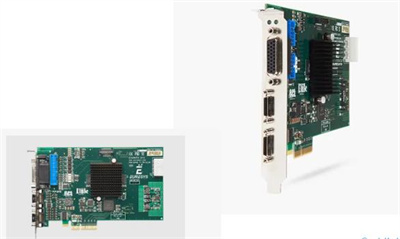

这些传感器交错安装,并对重叠部分进行管理,确保整个视场宽度的连续检测。每个传感器连接两个Euresys Grablink Full XR采集卡,四个采集卡协同工作,将图像拼接并在主机内存中生成完整的检测图像。这一过程通过DMA(直接存储器访问)完成,无需占用主机CPU资源。

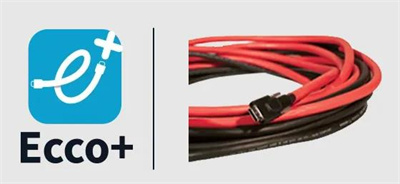

Grablink Full XR采集卡克服了相机与主机间距离的限制。在大型生产设备中,检测头与主机的距离可能达到数米。Grablink Full XR的ECCO+(Camera Link延长线操作)功能支持通过超长电缆进行可靠传输,远超标准Camera Link的电缆长度限制。
该解决方案的另一优势是,Grablink Full XR采集卡能在速度大幅波动时保持稳定运行。
在实际案例中,由于生产过程的启停等原因,吞吐量可能出现两个数量级的变化。Euresys解决方案凭借其高精度和与CIS的确定性交互,能够轻松应对这些变化。过程信号通过GPIO线传输,系统响应高效可靠。
高效的图像采集结合三菱电机与工厂自动化设施的交互能力,使客户能够优化生产过程。通过无缝集成多相机输出,CIS的尺寸不再限制单次检测的表面大小。这种灵活性也受到系统集成商和机器制造商的青睐,他们可以根据客户需求灵活调整解决方案。
三菱电机欧洲CIS总监Martin Messy
Euresys在合作项目中展现了高度专业性和客户导向的工作方式。先进的技术和以解决方案为导向的方法是项目成功的关键,最终赢得了客户的认可。
Euresys 首席执行官Marc Damhaut
Euresys致力于与相机制造商、机器制造商、集成商和用户等市场相关方紧密合作,提供满足机器视觉行业特定需求的先进软硬件解决方案。
