前期文章“如何根据视野范围选择远心镜头”向大家简单介绍了视野、传感器尺寸及放大倍率之间的关系。本文将继续阐述如何根据分辨率选择远心镜头。

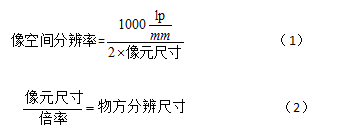

通常来讲调制传递函数确定系统分辨率限制，镜头的调制函数受到很多的因素影响，包括工作距、传感器尺寸、波长及F数（详情参考前文“MTF，分辨率和对比度”）。光虎视觉会根据镜头的型号提供相对应的MTF参数，例如，TTL11.5-11.5-25C,其MTF曲线表现了镜头的分辨率和对比度。对于机器视觉来讲30%对比度对应的最大频率可以认为是他的分辨率，所以我们会根据公式（1）求得像元尺寸，再通过（2）求得物方分辨率

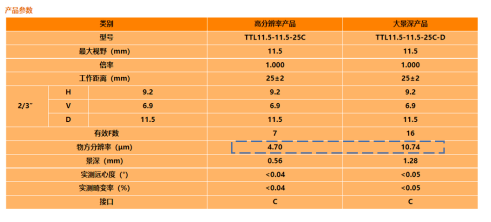

光虎视觉会提供相对应的物方分辨率如下图

TTL11.5-11.5-25C产品参数

客户可以根据要求选择相对应的镜头，比如某客户需要测量一个高度为 7.5mm的螺丝钉，但是精度要求达到5μm，图1镜头最大可识别精度为4.7μm，视野为11.5mm，可以很好的满足客户要求。

通过上述例子进一步延申到相机的选择上，通常我们认为选择相机的标准为具备表达镜头分辨能力的光学器件，当然这是先选择远心镜头后选相机的情况下。首先需注意的是与镜头的匹配传感器芯片尺寸需要小于或等于镜头靶面尺寸，C或CS安装座也要匹配（或者增加转接口）。其次，其像方分辨率一般建议大于等于镜头的像方分辨率（像元尺寸小于等于镜头像方分辨率尺寸）。例如，我们选用TTL11.5-11.5-25C,其镜头尺寸为11.5，像方分辨率为4.7μm那么我们该如何选择相机呢，首先根据镜头尺寸要选择一款2/3"靶面相机，其传感器尺寸为11mm小于镜头靶面尺寸，接口为C接口，其传感器像素大小3.45μm，其分辨的尺寸小于镜头的4.7μm，能够将镜头性能完美表达。分辨率作为光学系统成像质量评价的一种方法，通常为测试值或理论值，并不足够完善。实际图像质量易受到其他光学参数或环境变量的影响，从而高于或低于预期。
