如今，越来越多的中高端汽车都开始配备高级驾驶辅助系统，系统能够有效增加汽车驾驶的舒适性和安全性。高级驾驶辅助系统（ADAS）是利用安装在车上的各式各样传感器，在汽车行驶过程中随时来感应周围的环境，收集数据，进行静态、动态物体的辨识、侦测与追踪，并结合导航地图数据，进行系统的运算与分析，从而预先让驾驶者察觉到可能发生的危险。

Alvium USB相机为车道保持辅助系统提供必要的图像

车道保持辅助系统（LKA）的开发、测试和验证是开发高级驾驶辅助系统时最复杂的挑战之一。

DEWETRON是一家主营高度直观的端到端测试测量系统制造商，负责为一家汽车制造公司开发一套测试系统，以获取宝贵的数据用于开发和编程车道保持辅助系统。Alvium 1800 U-240c相机被使用于该项目并提供必要的图像。

面临的挑战：时间同步数据采集

该项目最重要的挑战在于如何实现时间同步采集所有数据流和信号——包括来自于惯性测量单元(IMU)、转向机器人或其他设备的模拟信号、视频图像或数字信号。

诸如VUT（被测车辆）绝对位置（通过惯性测量单元获取）、车辆总线数据以及VUT与车道分割线/相邻车辆的距离等众多参数都需要高度准确地测定并在线更新。此外，为检验数据合理性，后期处理必须要从几个视图获取时间同步视频数据。

解决方案 精准触发

为确保时间同步视频信号，公司选用了Alvium 1800 U-240c相机采集图像。这款相机的优点在于可通过LVTTL信号触发逐帧拍摄。LVTTL信号由DEWETRON数据采集系统生成，可确保视频图片与其他数据流的时间轴正确对齐。

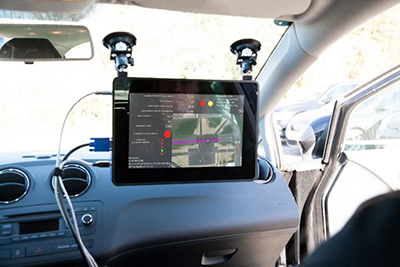

这款相机被用于三辆被测汽车的LKA测试，每辆车均配备了一套DEWETRON数据采集系统。这3套系统通过WiFi与一个移动分布式数据采集系统联机。此外，每辆车外部安装了4台相机，拍摄每个车轮到测试车道分割线/邻车道车辆的间距。

益处：高带宽同步数据流

Alvium 1800 U-240c相机能够在保持与其他数据流同步的状态下，以高清分辨率和超过50fps的帧率拍摄3辆汽车4个车轮位置的视频图像，确保并检查后期处理视频数据合理性。该相机的另一项优势在于其USB接口可同时提供联机和供电功能。相机与数据采集系统通过USB3.0互连和供电，且在安装Vimba Viewer后可自动侦测，联机和设置快速简便。

此外，其他数据源也通过以太网传输数据。以往使用基于千兆以太网的相机，需要额外占用以太网带宽。现在通过基于USB 3.0的相机，可为其他数据源腾出更多带宽。Alvium相机集小巧的尺寸和坚固的设计于一身，是ADAS测试的理想之选。

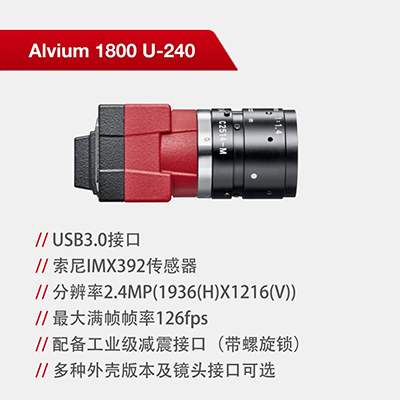

Alvium 1800 U-240  高性价比工业级USB相机

Alvium 1800 U-240搭载索尼IMX392传感器，可在2.4 MP分辨率下以126.0 fps的帧率拍摄。这款相机配备工业级减震Micro-B USB 3.1 Gen 1接口（带螺旋锁），可为应用设计提供更高的可靠性。Alvium 1800 U-240还提供了多种外壳版本（封闭式、开放式、裸板）及多种镜头接口供选。USB接口可置于相机背面或左侧（背向传感器视角），从而轻松集成到任何图像采集解决方案中。

产品特性一览

· 时间同步数据采集

· 确保视频数据的合理性

· 相机与数据采集系统联机和设置快速简便

· 为其他数据源腾出更多带宽
