OPT(奥普特)3D传感器LPF系列发布,精细入微!
收藏
2023-11-09 15:37:47来源: 中国机器视觉网

OPT(奥普特)新3D传感器,LPF系列正式发布,依托全新升级的光学结构及内嵌多种算法,在景深范围内可实现对物体任一轮廓线尺寸测量,实时输出超高精细的点云图、深度图。

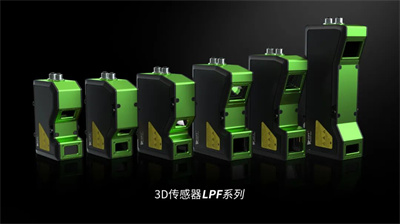

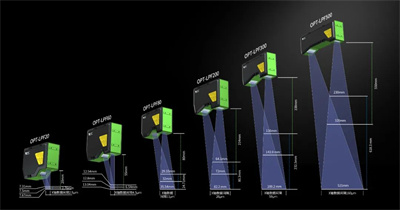

本次发布的新品共有6款,X轴宽度覆盖7.677mm~~521mm,Z轴重复精度最高可达到0.1μm,能满足不同视野、不同精度的视觉检测需求,可广泛适用于3C电子、汽车制造、五金等行业。


超高精度,扫描细微变化

新系列3D传感器,采用窄线宽设计的高精度蓝色激光器,提高抗环境干扰能力和通用性;激光自适应亮度调节,能根据不同工件自动调节到最佳亮度,实现高质量轮廓采集;其轮廓点数3200点,更高的成像精度真实还原目标检测物轮廓,准确发现细小凹陷及凸起等瑕疵。

640 (1).jpg

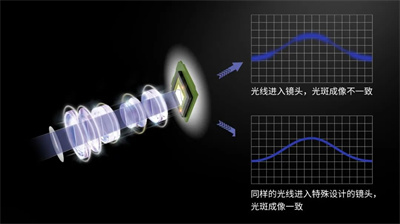

同时,OPT还采取了独特的光学设计,搭载比以往更大面积的大口径镜头模组,不仅可以大幅提升受光量,还能有效抑制目标物表面的反射光扩散,保证不同高度范围目标成像的一致性。

640 (2).jpg

除了在X轴实现超高精度检测,OPT还着重优化了3D传感器Z轴方向的测量精度及测量范围,能使X轴扫描宽度不变的情况下,兼容扫描段差更高的工件,可应对各式各样的产品检测应用。

双远心光路设计,无检测盲点

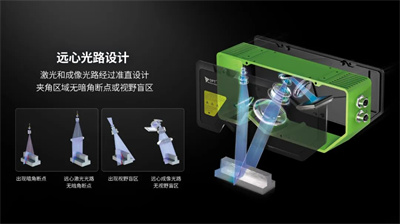

OPT 3D传感器采用双远心光路设计,利用鲍威尔棱镜和柱面镜组合对激光进行准直设计,能很好地避免因激光和镜头视野夹角关系而引起的断点、盲点干扰,实现全覆盖式检测。

640 (3).jpg

特别是针对一些具有高度差的产品检测,如注塑件、连接器等领域,利用OPT 3D传感器,在夹角区域或较陡峭的区域,成像无盲点,检测更全面。

算法功能丰富,提升检测效率和准确度

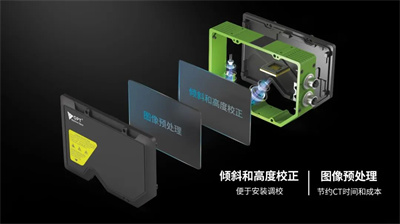

基于FPGA的边缘计算技术,OPT 3D传感器充分利用并行处理能力,实现高速飞拍;并集成倾斜、高度校正功能及图像预处理算法,安装调校更快速方便,节约CT时间。

640 (4).jpg

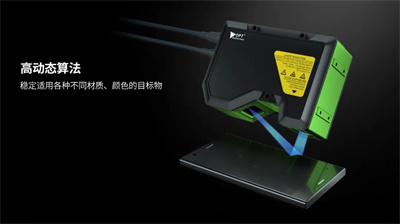

OPT 3D传感器内置了高动态算法,能更好应对各种目标检测物,即使是不同的材质、颜色,通过一次拍摄可同时实现测量,如在手机装配过程中,手机CG边框与屏幕模组表面反射率不一致,利用OPT 3D传感器,通过自适应动态范围,可精确检测装配平整度。

640 (5).jpg

另外,OPT 3D传感器还提供多样化SDK,便于用户快速实现二次开发。同时支持Smart3视觉软件,配套了丰富专用的3D高精度测量及检测算法,无需编程即可轻松使用,极大缩短项目周期。
