近日，友思特推出proFRAME模块化图像采集与注入板卡——以革新设计打破传统限制。其模块化基板支持灵活更换相机适配器，适配GMSL、FPD-Link IV、CSI-2等主流协议，单通道速率高达10Gbit/s，轻松实现多路视频同步采集、旁通与注入，助力HIL测试效率倍增。

proFRAME基本介绍

先进驾驶辅助系统（ADAS）涵盖了交通标志识别、车道辅助、停车辅助以及自动驾驶（AD）等重要功能。这些功能的实现，依赖于对车辆传感器实时数据的高效且精准收集，尤其是嵌入式摄像头所捕捉的视频数据。为了确保这些功能的可靠性，需要同步获取各个摄像头的视频流，并为其添加时间戳后进行存储。在硬件在环测试（HIL）环节，这些存储的驾驶场景数据会被重新导入到ADAS/AD电子控制单元（ECU）中进行验证。

proFRAME模块化图像采集和注入板卡，恰好为这类应用场景量身打造，提供了理想的解决办法。它能够完美适配上述需求，助力相关测试与验证工作顺利开展。

proFRAME图像采集和注入板卡采用模块化的设计，主要分为基板和相机适配器，一块基板可以安装两个相机适配器模块。通过模块化的设计，对于车载或自动驾驶场景中的采集和注入应用，只需更换相机适配器模块，无需替换整块板卡，也无需软件端的修改，即可适配各种SerDes协议的摄像头/ECU/显示屏，现已支持GMSL1/2/3, FPD-Link Ⅲ/Ⅳ, GVIF3, CSI-2等SerDes协议。

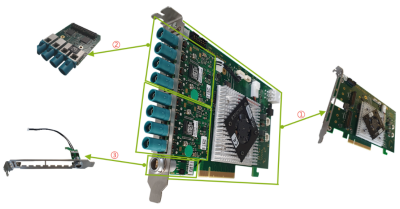

基本方案内容

proFRAME 3.0基板：两个可更换相机适配器模块的接口插槽；主机接口：PCIe gen3 x8 (数据传输速率可达63Gbit/s)；更多接口类型：PCIe, CPCI-S, PXIe (即将推出)。

相机适配器模块camAD3：支持GMSL1/2/3, FPD-Link Ⅲ/Ⅳ, GVIF3, CSI-2等SerDes协议 (即将推出A-Phy, ASA-ML)；提供四个接口，可连接相机、ECU或显示屏，每个通道可达10Gbit/s；可选视频采集 (4xIN) 和视频注入/旁通 (2xIN, 2xOUT)。

可选配件：外部触发同步套件，可提供时钟信号的IN/OUT；应用：多相机同步，外部触发同步，作为主时钟触发外部传感器同步。

全新相机适配器发布

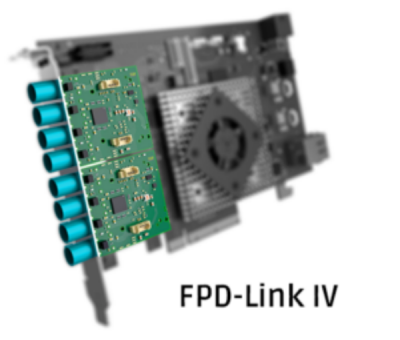

proFRAME模块化图像采集和注入板卡针对最新的FPD-Link Ⅳ协议，现已推出了全新的相机适配器camAD3 DUAL TI971/9702，支持FPD-Link Ⅳ协议视频流的两路输入和两路输出，可用于FPD-Link Ⅳ协议视频流的采集、旁通/Bypass和注入/回灌。该相机适配器与现有的proFRAME3.0基板在软硬固件上均兼容。

相机适配器camAD3 DUAL TI971/9702在视频流输出端，配置两个DS90UB971-Q1 FPD-Link IV串行器，用于将视频流串行输出；在视频流输入端，配置一个DS90UB9702-Q1 FPD-Link IV解串器，可以解串两路串行视频流数据。基于上述串行解串器的配置，相机适配器camAD3可以采集两路视频流数据，也可以在TAP（Test Access Point，测试接入点，亦称旁通/Bypass）模式下采集和注入。

同其他型号的相机适配器camAD3一致，支持同轴线缆为连接的摄像头供电（PoC），也支持控制信号的双向传输通信（I2C/GPIO），用于初始化序列通信以建立连接和控制摄像头。

新品预告

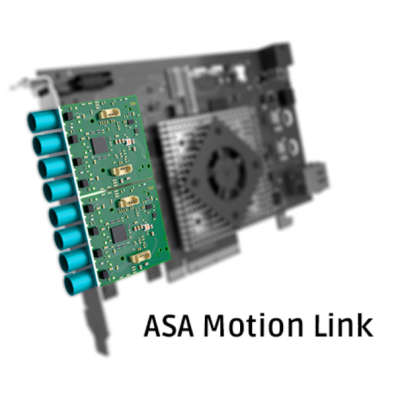

proFRAME模块化图像采集和注入板卡所支持的协议生态正在不断壮大：即将推出两款新的相机适配器camAD3，支持ASA Motion Link标准，可用于ASA Motion Link协议视频流的采集、旁通/Bypass和注入/回灌。该相机适配器与现有的proFRAME3.0基板在软硬固件上均兼容。

汽车SerDes联盟于2019年推出车载连接标准ASA Motion Link（ASA-ML），涉及与现有的GMSL和FPD-Link协议类似的应用领域。这些SerDes协议聚焦于摄像头或显示器与控制设备之间的CSI-2视频数据和控制信号（I2C、GPIO）的非对称传输。在下行链路中，ASA-ML可以实现高达16Gbit/s的数据传输速率，传输距离可达15m（对于同轴线缆Coax）或10m（对于屏蔽差分线缆SDP）。

结合新的相机适配器camAD3，友思特的合作伙伴、汽车SerDes联盟成员Solectrix为广大客户提供了通过proFRAME模块化图像采集和注入板卡验证使用ASA-ML标准的基于视频的ADAS/AD驾驶功能和信息娱乐应用程序的机会。

Solectrix将于今年第三季度推出两款新的相机适配器：

camAD3 QUAD VS775s 4xIN型号最多可以采集四路CSI-2视频数据流（Capture模式）;

camAD3 QUAD VS775s 2xIN/2xOUT型号允许在TAP（Test Access Point，测试接入点，亦称旁通/Bypass）模式下进行两路数据的同时采集和注入，也可以在Replay模式下进行两路CSI-2视频数据流的注入，例如HiL（Hardware in Loop，硬件在环测试）应用。

同其他型号的相机适配器camAD3一致，支持同轴线缆为连接的摄像头供电（PoC），也支持控制信号的双向传输通信（I2C/GPIO），用于初始化序列通信以建立连接和控制摄像头。
