发布时间：2022-02-18
有效日期：2032-02-18
应用领域：精工和光学航天航空电子组装机器人
关键词：其他、配件

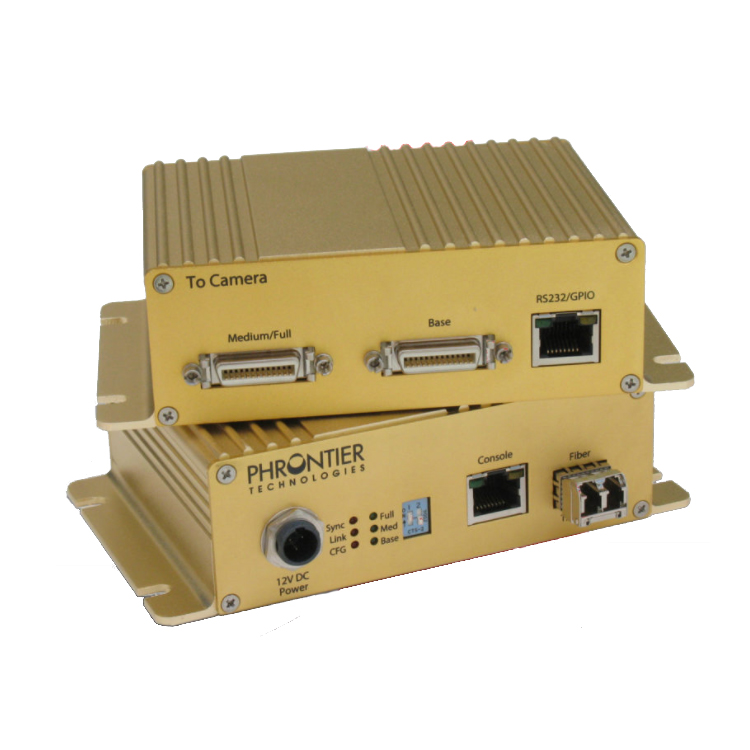

PHOX Camera li nk 光纤延长器具有适用于每种Camera li nk 配置的型号。针对ba se 和 Medium 配置提供2 Gb/s传输带宽-高达66 MHz 像素时钟；针对 Full 配置可以达到 100 MHz（85 MHz 标准）的传输速度。凭借零数据丢失和透明传输，PHOX 克服了 Camera li nk 铜缆 10 米的限制，将摄像头信号延伸至 50 公里。PHOX 是我们最通用的 Camera li nk 光纤解决方案之一，具有出色的带宽灵活性和可选的 GPIO 和 RS232 端口。
PHOX-FM-300 — 多模 LC 双工，最长 300 米
PHOX-FL-10 — 单模 LC 双工，最长 10km
PHOX-FL-L10 — 单模 LC，最长 10km
PHOX-FL-Cxx — 单模，CWDM 波长
主要特点
• 安装在可机架安装的外壳中，适用于恶劣环境
• 支持所有Camera li nk ba se、Dual ba se、Medium 和Full 相机和图像采集卡
• 零数据丢失和透明传输，无需编程
• 通过 LC 双工光纤电缆发送高速、实时图像数据
• 5~24VDC 单电源，带锁定 AC/DC 电源适配器
• 多模光纤传输距离可达 250 米，单模光纤传输距离可达 50 公里
• 可根据要求提供 CWDM 特定和单光纤选项
技术规格
Camera li nk接口 | ||||||||||
像素时钟范围 | 20 ~ 100 MHz | |||||||||
支持相机模式 | ba se/Medium/Full/10 tapsx8 bits | |||||||||
图像数据吞吐量 | 8.4 Gbits/s or 1050 Mbytes/s | |||||||||
连接器类型 | MDR26 x2 | |||||||||
信号延迟 | Image | 7.3μs | ||||||||
SerTFG | 9.5μs | |||||||||
CC1~4 | 4.3μs | |||||||||
SerTC | 4.3μs | |||||||||
GPIO接口(optional) | ||||||||||
I/O通道数 | 4 input and 4 output (all are opto-isolated) | |||||||||
工作电压 | 0~3.3V (0~5.0V optional) | |||||||||
最大数据速率 | 1 Mbps | |||||||||
连接器类型 | DB9 male | |||||||||
RS232接口(optional) | ||||||||||
数据通道数 | one TxD and one RxD | |||||||||
工作电压 | Input: +/- 25V, Output: +/- 6V | |||||||||
最大数据速率 | 250 Kbps | |||||||||
连接器类型 | RJ45 | |||||||||
光学接口（PHOX-F） | ||||||||||
型号 | PHOX- FM-300 | PHOX- FL-10 | PHOX- FL-40 | PHOX- FL-80 | PHOX- FL-14-Cxx* | PHOX- FL-L10 | ||||
工作波长 | 850nm | 1310nm | 1310nm | 1550nm | 1270~1610with 20nm spacing | CM:1270nm FG:1330nm | ||||
发送器最小输出功率 | -5 ~ -1dBm | -8 ~ +0.5dBm | -3 ~ +4dBm | 0 ~ +4dBm | -1 ~ +3dBm | -5 ~ 0dBm | ||||
接受器最小输出功率 | -11.1dBm | -14dBm | -19dBm | -22dBm | -15dBm | -14dBm | ||||
连接器类型 | LC duplex | LC duplex | LC simplex | |||||||
光纤类型 | 50/125μm MM fibers | 9/125μm SM fibers | ||||||||
光学接口（PHOX-FC） | ||||||||||
型号 | PHOX-FCM-300 | PHOX-FCL-10 | PHOX-FCL-L10 | |||||||
工作波长 | 850nm | 1310nm | CM Tx:1270nm FG Tx:1330nm | |||||||
发送器最小输出功率 | -5 ~ -1dBm | -8 ~ +0.5dBm | -5 ~ 0dBm | |||||||
接受器最小输出功率 | -11.1dBm | -14.4dBm | -14dBm | |||||||
连接器类型 | LC duplex | LC duplex | LC simplex | |||||||
光纤类型 | OM1 62.5/125μm or OM2 or OM3 50/125μm MM fibers | 9/125μm SM fibers | ||||||||
