发布时间：2024-02-04
有效日期：2025-05-16
应用领域：精工和光学航天航空电子组装
关键词：其他、配件

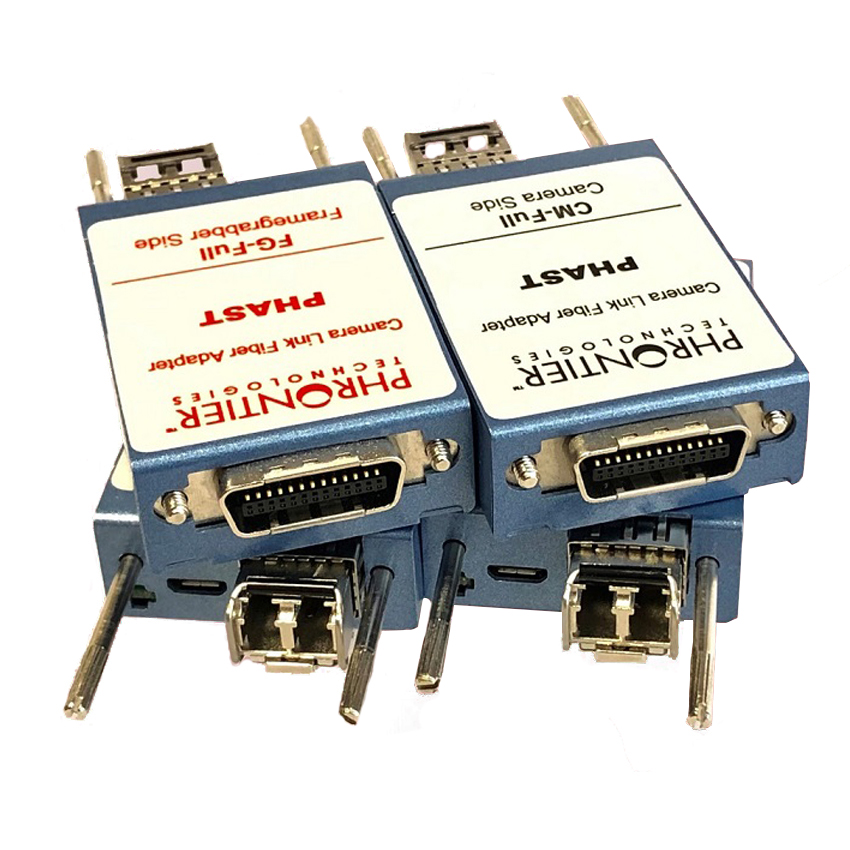

紧凑型PHAST Camera Link 光纤适配器与PHIRE 系列的不同之处在于 PHAST 支持 Camera Link Full（8×8bits）和 Extended Full（10×8bits）配置。它们直接插入任何 Camera Link 相机和图像采集卡，通过 LC 双工光纤电缆将图像传输距离延长至 250 米。PHAST 光纤适配器拥有高达 85MHz 的像素时钟范围和base配置的 PoCL 功能。如果与“坚固”电缆搭配使用，该系列非常适合具有挑战性的应用、狭小的空间和恶劣的环境。
主要特点
• 提供 670 MB/s 带宽
• 无需任何Camera Link 电缆即可直接插入相机和图像采集卡，节省空间和成本
• 支持Camera Link Base、Medium 和Full 配置的相机/图像采集卡
• 支持base配置的 PoCL
• 通过 LC 双工光纤电缆可将高速实时图像数据的传输距离延长至 250m
• 单5~24 VDC电源
• 提供 OEM 解决方案
通用参数 | ||||||||
标准操作温度 | Ambient | 0~50℃ | Case | 0~60℃ | ||||
扩展操作温度 | Ambient | -40~65℃ | Case | -40~75℃C | ||||
储存温度 | -40~85℃ | |||||||
输入电压 | DC 5 ~ 24 V | |||||||
连接器类型 | Micro USB type B with custom pin assignment | |||||||
约重（单模块） | 75g | |||||||
Camera Link接口 | ||||||||
像素时钟范围 | 20 ~ 85 MHz | |||||||
支持相机模式 | Base/Medium/Full/10 tapsx8 bits/8taps x 10bits | |||||||
图像数据吞吐量 | 850 Mbytes/s | |||||||
连接器类型 | MDR26 plug | |||||||
信号延迟 | Image | 2.5μs | ||||||
SerTFG | 1μs | |||||||
CC1~4 | 0.32μs | |||||||
SerTC | 0.26μs | |||||||
光学接口 | ||||||||
型号 | PHF-FM-300 | PHF-FL-10 | PHF-FB-10 | PHF-FC-10¹ | ||||
工作波长 | 850nm | 1310nm | 1270/1330/ 1310 nm | User define | ||||
发送器最小输出功率 | -5 ~ -1dBm | -8.2 ~ +0.5dBm | -8.2 ~ +0.5dBm | -4 ~ +3dBm | ||||
接受器最小输出功率 | -11.1dBm | -14.4dBm | -14.4dBm | -14.4dBm | ||||
光纤数 | 3 | 3 | 2 | 3 | ||||
连接器类型 | 1 x LC duplex 1 x LC simplex | 1 x LC duplex 1 x LC simplex | 2 x LC simplex | 1 x LC duplex 1 x LC simplex | ||||
光纤类型 | OM3 | SM | SM | SM | ||||
Estimated Link Distance | 300m | 10km | 10km | Setup dependent | ||||
