发布时间：2024-06-06
有效日期：2025-06-06
应用领域：军事国防航天航空机器人汽车
关键词：板卡
品牌：阿尔泰科技

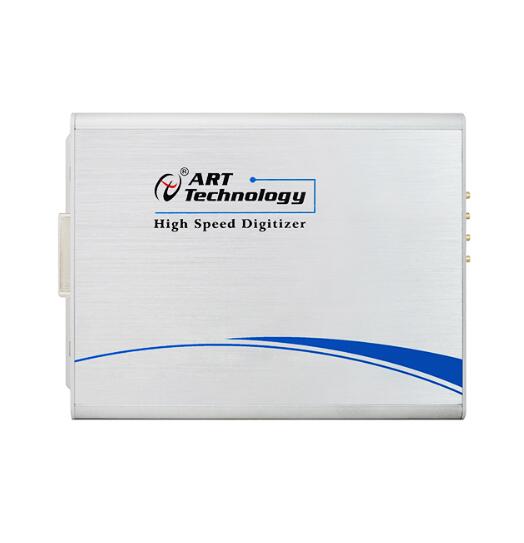

型号：USB2895/2896/2897/2898
产品概述：
USB2895/2896/2897/2898多通道同步采集卡；2/1Msps，16位，32/16路同步模拟量输入；8路DIO ；16/4路PFI；4/1路32位多功能计数器。
主要应用场合：电子产品质量检测、信号采集、过程控制、伺服控制。
系统框图：
规格参数：
AD模拟量输入 | ADC分辨率 | 16位（Bit） |
输入通道 | 32路单端/差分同步采集（USB2896/2898）； 16路单端/差分同步采集（USB2895/2897） | |
输入量程 | ±10V、±5V、±2.5V、±1.25V | |
采样率 | 2MS/s（USB2897/2898）； 1MS/s（USB2895/2896） | |
采样模式 | 按需单点采集、连续采集、有限点采集 | |
存储器深度 | 64K点FIFO存储器 | |
AD触发源 | 软件强制触发、模拟量触发、外部数字量触发 | |
支持多卡同步 | ||
CTR计数器 | 通道数 | 4路32位（USB2896/2898）； 1路32位（USB2895/2897）； |
电气标准 | TTL电平 | |
计数器功能 | CI：边沿计数、频率测量、周期测量、半周期测量、 脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量 | |
CO：脉冲输出 | ||
CI/CO采集模式 | 按需单点采样、有限点采样、连续采样 | |
存储器深度 | 2K点FIFO存储器 | |
DI/O | 通道数 | 8路带缓存、程控I/O方向与状态 |
PFI通道 | 16路静态数字量输入输出、时序信号输入输（USB2896/2898）； 4路静态数字量输入输出、时序信号输入输出（USB2895/2897）； | |
电气标准 | TTL电平 | |
采样方式 | 按需单点采样、有限点采样、连续采样 | |
存储器深度 | 2K点FIFO | |
输入\出速率 | 10MHz | |
输入阻抗 | 10KΩ | |
单通道驱动 能力高达 | -20mA @Source电流 25mA @Sink 电流 | |
