远心光源的应用
收藏
2022-05-05 15:44:43来源: 光虎光电科技(天津)有限公司
在工业检测中,由于相机的采样需求往往会配合一定的灯光照明,对于采样需求高的项目照明往往是最重要的一环。在高精度的测量需求下高精度的镜头往往会搭配规格更高的照明器件,对于照明器件的性能评估也更加严格。通常来说评估远心光源的指标为照度均匀度、亮度和远心度等。

一、远心光源和其他背光源的区别

在谈论远心背光源与其他光源的区别前,我们需要先了解一下远心光源的光路特点,在设计时我们通常会采用主光线与光轴平行的概念,即出射光为平行光,如图1.


而远心度是评价平行度的指标,众所周知远心度最高的光源为激光光源,而激光并不适用于一般的背光照明,而标准背光源发出的光线会形成漫反射(图2)在精密测量中会出现其轮廓模糊对比度不高的情况。


二、远心光源的优缺点


远心光源作为机器视觉精密测量中的重要部件其作用是不言而喻的,其表现为首先能够为微小精密元件提供高对比度照明对镜头的采样提供良好条件。其次,由于其出光远心度小,消除了标准背光源漫反射带来的边缘模糊对测量的重复性和准确性有很大的提高,最后与标准背光源相比,远心光源能提供更高光强度和更远的照明距离(这里的照明距离是指光源的工作距离)。

凡是都有两面性,远心光源优点虽多但也是有不足之处的,我们可以从远心光源的设计原理入手,由于其主光线是平行于主光轴的,所以其出光的光斑大小与机械体积是正相关的,换句话说被测物体越大光源的体积就越大这就意味着远心光源只能用在测量大型物体的局部或较小型物体,对大型物体的全局照明使用远心光源其价格和制造难度都是不可接受的。


三、远心光源在实际测量中的应用

对于远心光源在实际测量中的表现我们可以运用控制变量的方法进行比较,对于同一机械件我们都采用光虎视觉的双远心镜头TTL18.5-105-160C的镜头,分别搭配远心光源与标准背光源。

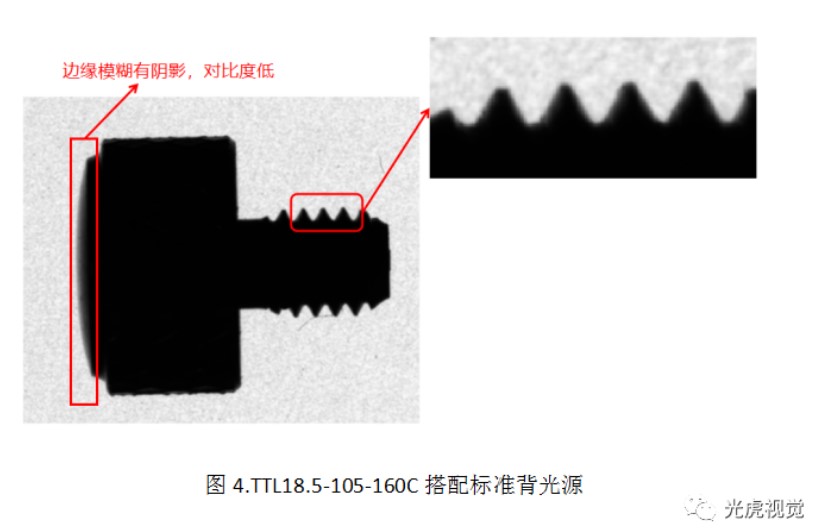

根据实际测量结果比较来看,如图3,为本款镜头搭配远心光源对一机械件的实测结果,我们可以看到其成像的边缘对比度高。图4为该款镜头搭配标准背光源所呈效果,可以看到其边缘不如远心光源对比度高有一定的阴影所在,这与标准光源的漫反射有关。

所以,在实际应用中合理的打光方式对精密测量有着至关重要的作用,也能更好的发挥出镜头的性能。


【来源:光虎光学内部培训资料】
