01 项目背景

晶圆作为半导体芯片的基础载体，其厚度的精确控制直接影响到芯片的性能、可靠性和最终产品的成品率。通过准确的晶圆厚度测量，可以确保芯片在制造过程中的稳定性和一致性，从而提高产品的整体质量。

深视智能SCI系列 光谱共焦位移传感器具有高精度、高分辨率的特点， 无惧各种材质、形状测量，能快速、稳定测量晶圆厚度变化，确保晶圆的厚度符合严格的设计标准。

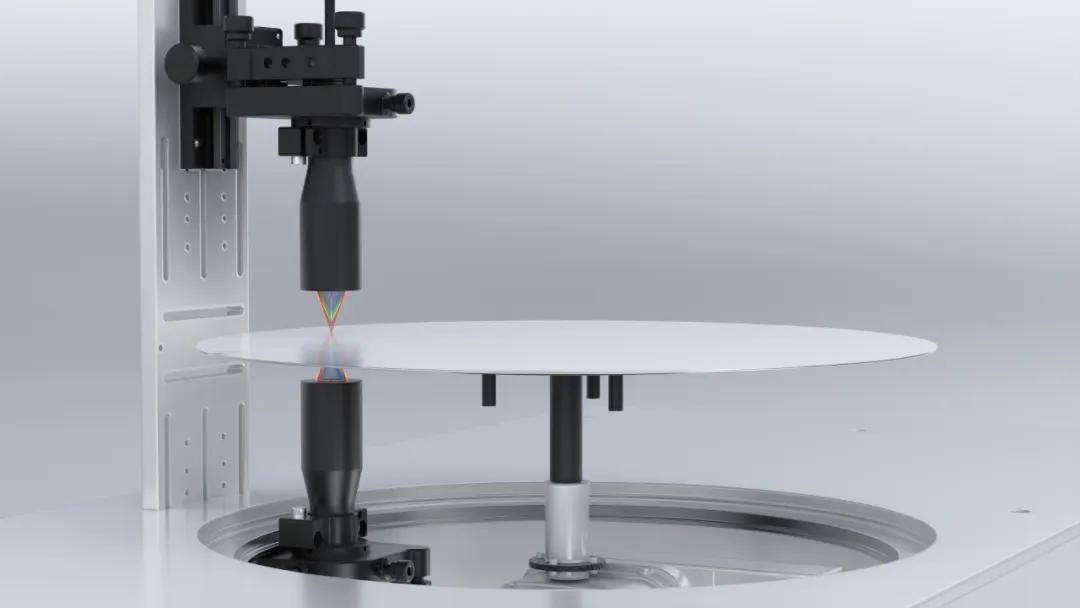

图 | 晶圆对射测厚

02 检测需求

• 被测工件：晶圆
• 测量项目：厚度
• 精度要求：1μm

03 晶圆对射测厚方案

半导体晶圆器件通常由多层薄膜组成，每一层的材料和结构都可能不同。SCI系列光谱共焦位移传感器拥有极高的稳定性能，可以实现对晶圆厚度的微米级测量，能轻松应对高透明、高反光、低反射率、粗糙 等不同形状和材质的物料，解决因各种材质影响而导致信号无法稳定回传的难题。

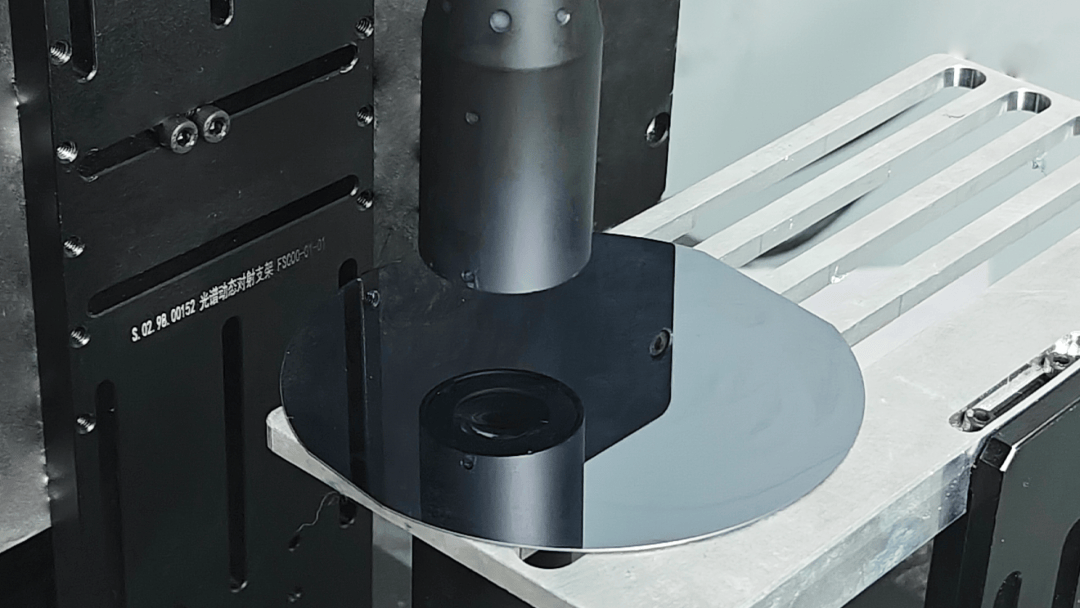

采用激光对射的方式将两个深视智能SCI04025光谱共焦位移传感器分别安装到晶圆的上方和下方，选取晶圆片上的2个点进行测试，计算出晶圆片的厚度。通过载物台移动模拟自动实时测量，测试晶圆片的厚度变化。

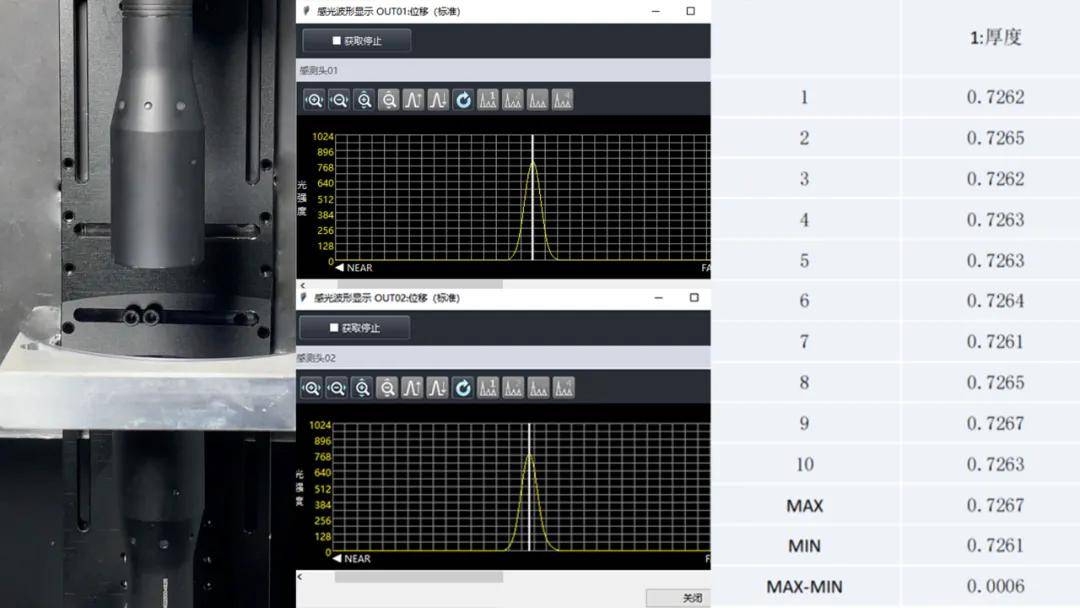

数据结果：经过10次动态测量，晶圆厚度重复性最大为0.6μm。

SCI系列 光谱共焦位移传感器 能够实现对 晶圆厚度 的实时监测，将测量数据实时反馈给生产控制系统，从而实现对工艺参数的实时调整和优化。 这有助于提高半导体制造的自动化程度和生产效率，降低生产成本和浪费。

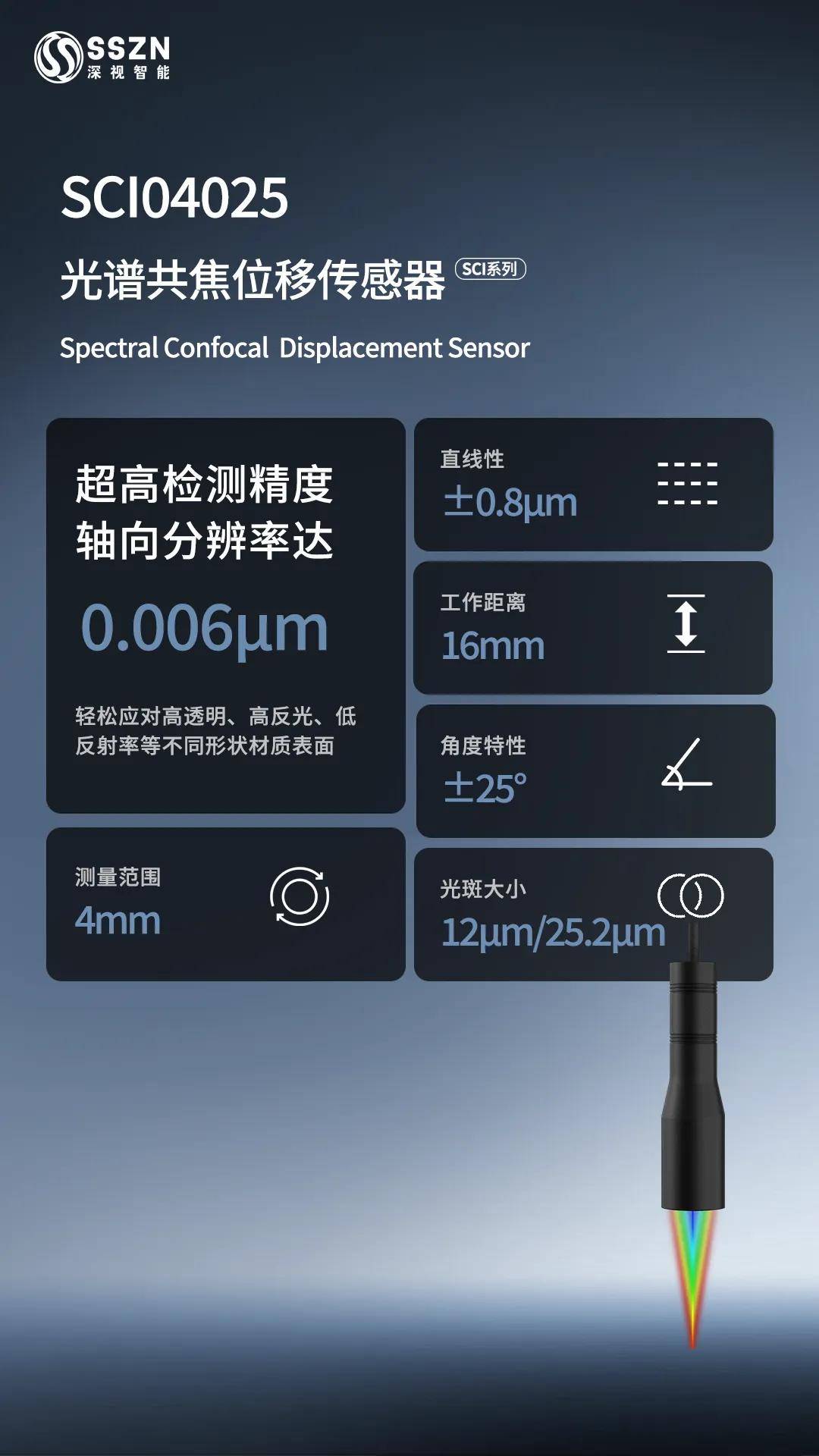

04 深视智能传感器推荐

深视智能SCI系列光谱共焦位移传感器以其高稳定性、高精度、高分辨率的测量能力，确保了晶圆厚度的精准控制，为半导体器件的性能优化、质量提升及生产效率的提高提供了坚实的技术支撑
