机器视觉系统成功的关健在于能否获取一幅对比度良好的图片，而提高图像的对比度，除了光源，我们还可以使用光学配件——滤镜。选取合适的滤镜，可以使图像的检测目标与背景分离，提高目标信息在图像中的对比度，且保持长期的光学稳定性。

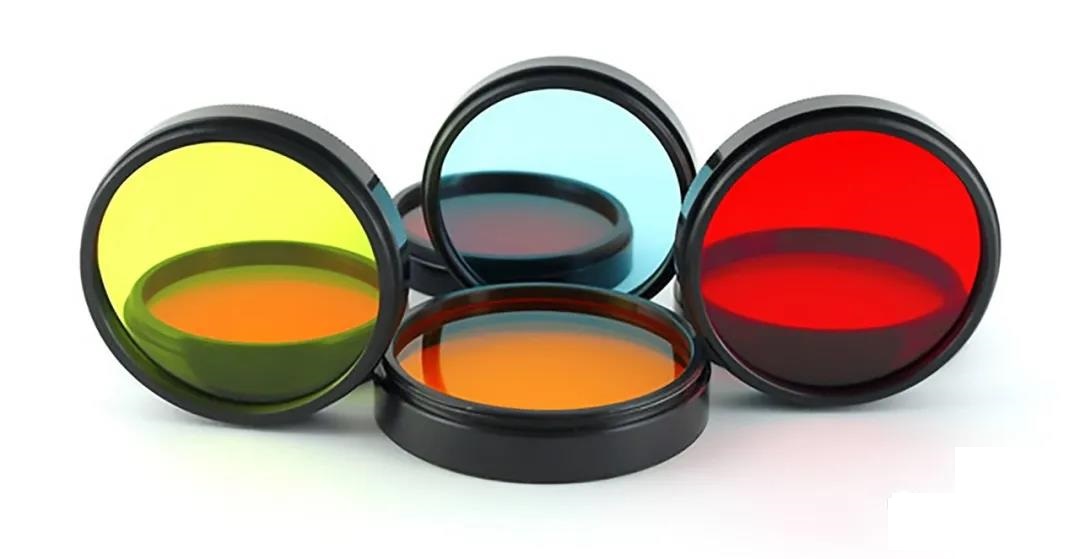

滤镜也称滤光片，滤镜是在塑料或玻璃基材中加入特种染料或在其表面蒸镀光学膜制成，用以衰减（吸收）光波中的某些光波段，或精确选择小范围波段光波通过，而反射（或吸收）掉其他不希望通过的波段。通过改变滤光片的结构和膜层的光学参数，可以获得各种光谱特性，使滤光片可以控制、调整和改变光波的透射、反射、偏振或相位状态。比如一束白光通过蓝色滤光片，射出的是一束蓝光，而绿光、红光极少，大多数被滤光片吸收了。

滤镜的作用

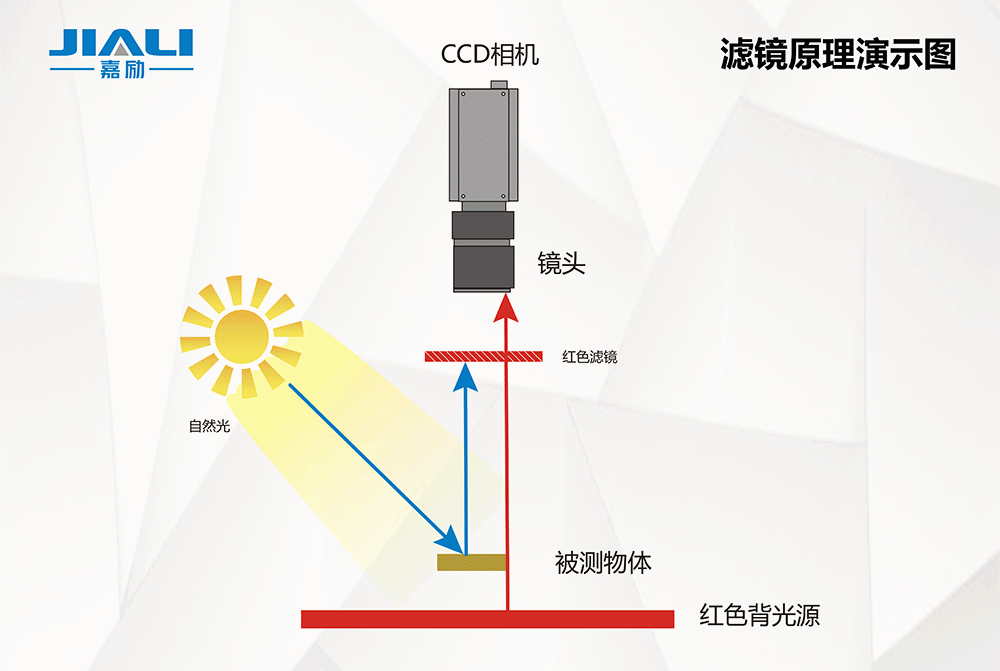

◆ 安装在镜头前，允许一个波段的光通过滤镜，同时截止一定波长的光透过

◆ 克服环境光的干扰，过滤背景以及加强特征对比度

滤镜的选择步骤

1.滤镜的尺寸是否与镜头口径尺寸匹配

2.允许通过光源的波段

3.选择合适的滤镜型号

应用案例

·汽车喇叭胶体完整性检测

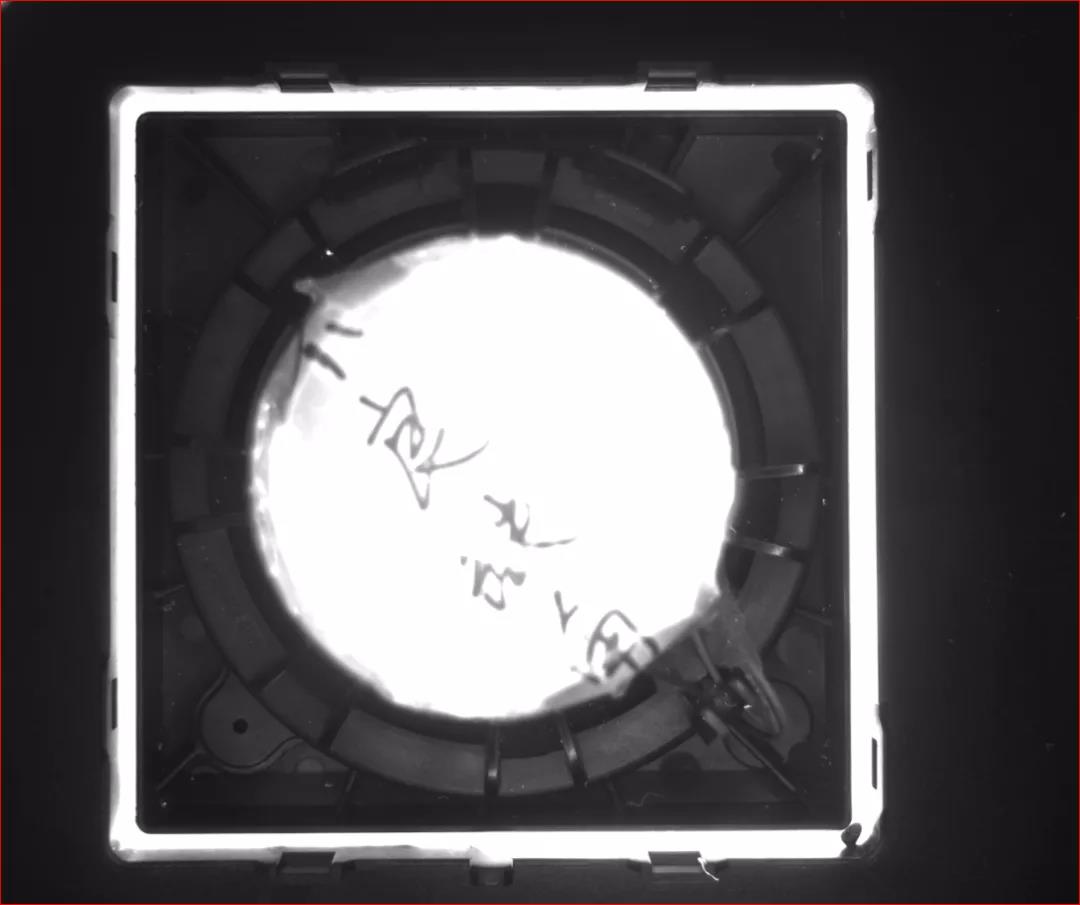

JL-AR15245UV375 不加滤镜

使用紫外光源可以激发荧光胶水的荧光特性，肉眼看着效果明显，但是黑白相机对紫外光源的感光性不好，所以效果出不来，没有对比度。

JL-AR15245UV375+紫外滤镜

使用紫外光源将胶体的荧光特性激发出来，由于黑白相机对于紫外光的感光性不佳，所以需要通过镜头上添加滤镜，将胶体和背景对比度区分开。

·啤酒瓶盖表面二维码识别

JL-AR9030IR940不加滤镜

产品表面颜色复杂，检测二维码干扰大，使用红外光可以滤除表面有机图案的干扰，使得背景干净且均匀，但是受环境光影响，产品表面有反光，对比度不明显。

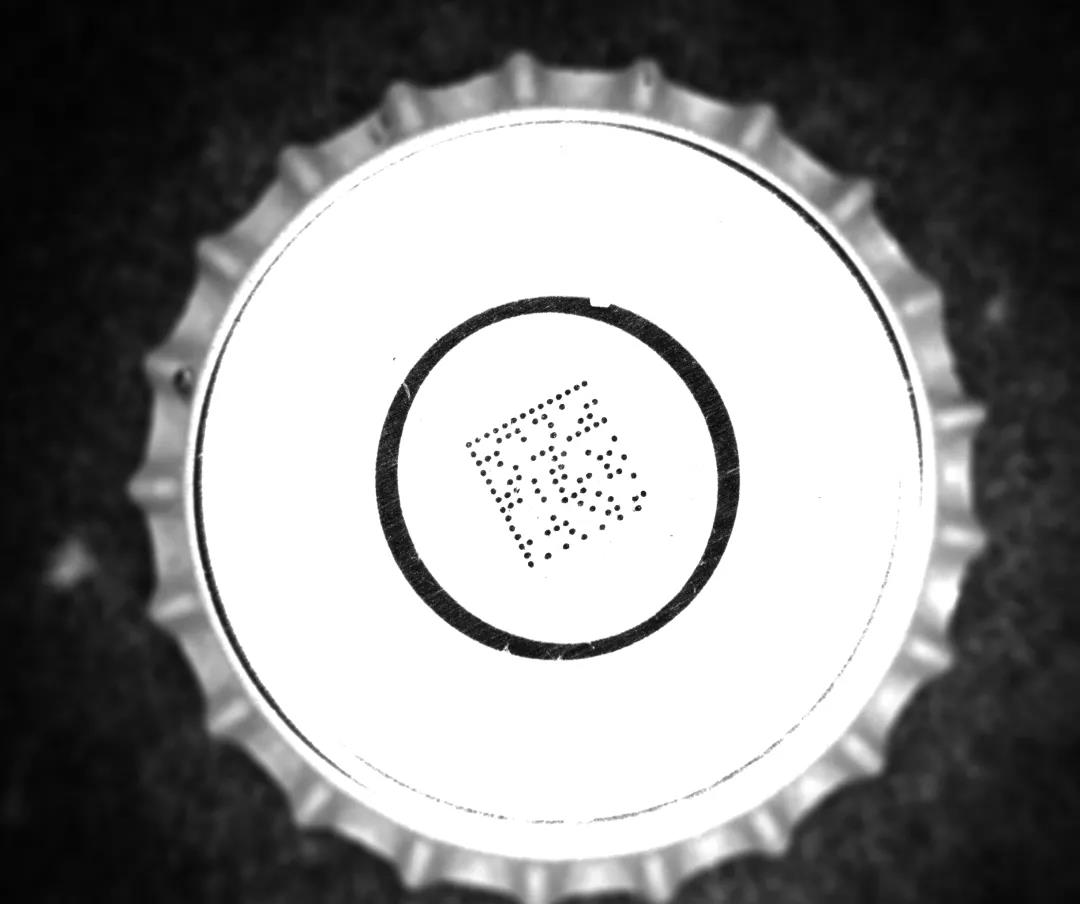

JL-AR9030IR940+红外滤镜

使用红外光源，镜头上增添红外滤镜，可以使红外光线进入镜头而滤除掉除红外光以外的光线，增强二维码的特征对比度，且效果稳定，便于检测。

·螺丝尺寸检测

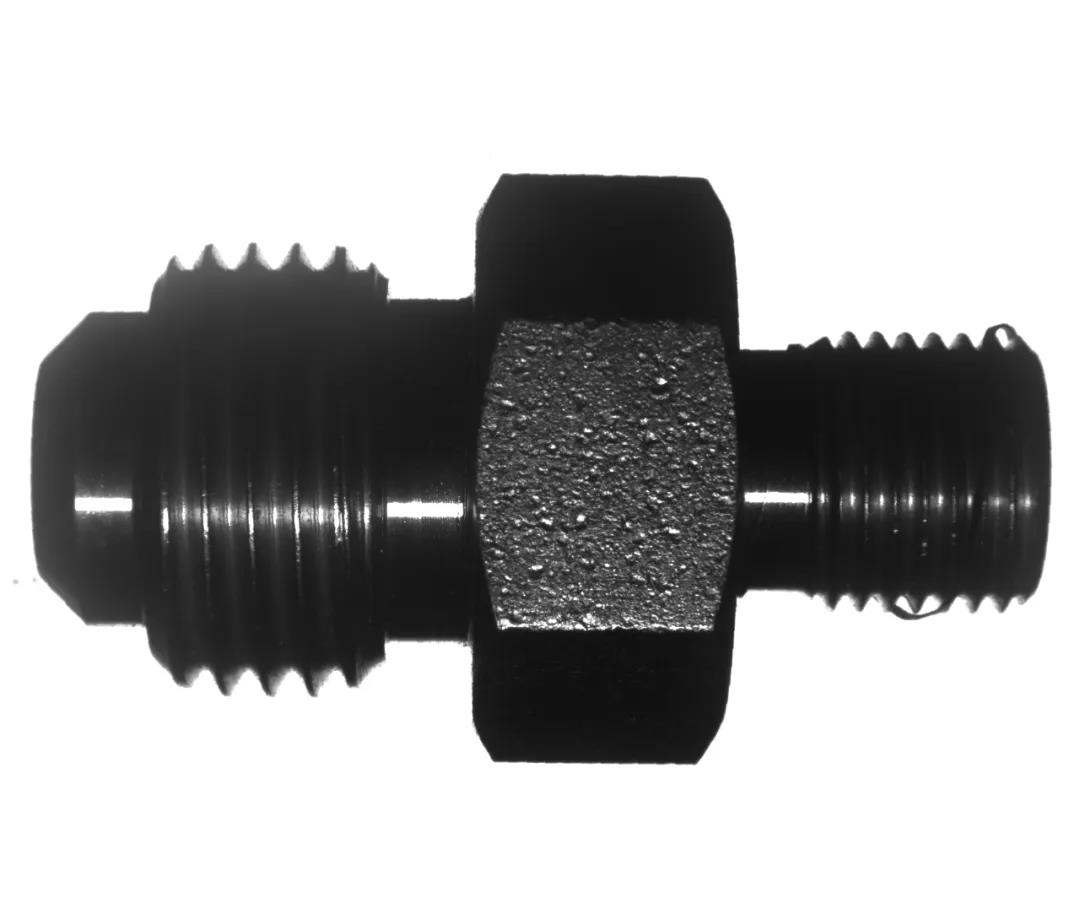

JL-BRP2-50×50W不加滤镜

使用背光可以凸显产品的轮廓尺寸，但是由于环境光的影响，产品表面被外界光线照亮，反光严重，边缘不够锐利，检测精度下降

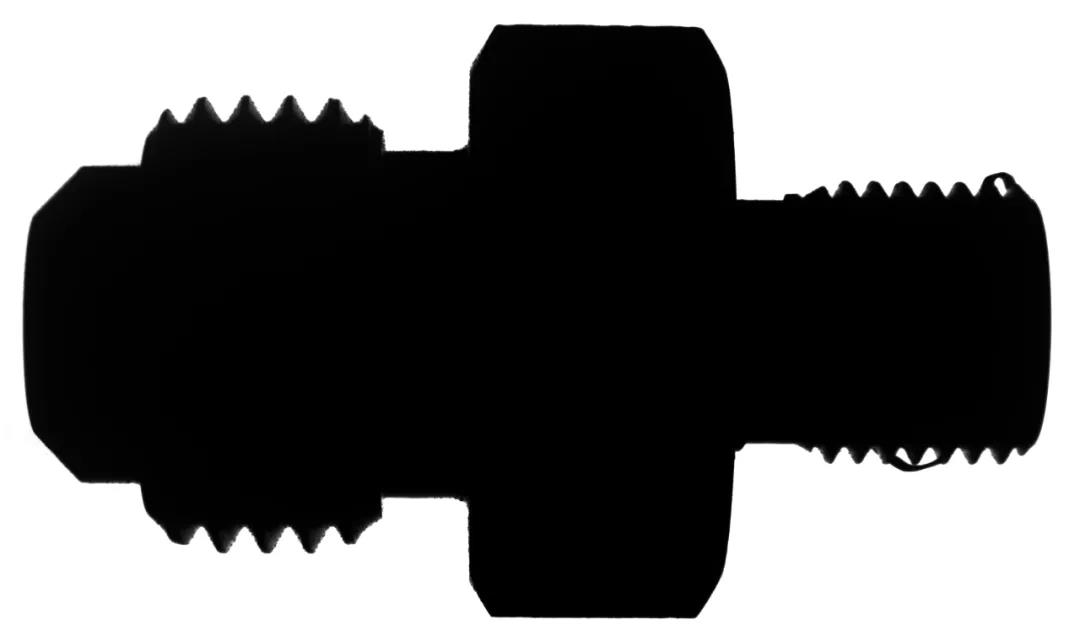

JL-BRP2-50×50R+红色滤镜

使用红色背光，镜头上追加红色滤镜，红色波段的光线可以进入镜头，其他波段的光线不通过镜头，使得图像对比度高，精度高，便于检测。

为了达到更好的检测结果，必要时将滤镜应用安装在镜头上可以获得尽量完美的成像效果。
