成都新西旺注塑类产品BOSS柱缺陷检测设备,助力3C行业
收藏
2023-01-19 17:25:10来源: 中国机器视觉网

背景

BOSS柱系注塑产品最常见的装配结构,位于产品内部,形状似凸起圆柱,主要起定位、紧固、支撑作用。电脑壳体内的BOSS柱通常由塑胶柱及铜螺母组成,铜螺母常采用热熔方式内置,用溶压铜棒装入铜螺母,电加热压入塑胶柱中,防止铜螺母脱落、转动,具有锁牙牢靠的特点。在生产过程中由于铜螺母冷却时尺寸变化与塑胶件的收缩值相差太大,使得铜螺母周围产生较大内应力,从而造成塑胶件开裂、破损,铜螺母歪斜、漏埋的现象。

要求

1、检测塑胶柱有无裂缝;2、检测铜螺母倒埋、横埋、漏埋现象;3、分类标识检测产品缺陷结果;4、检出率:≥99%;检测速度:≤1.5S/件;5、识别产品一维码、二维码;


难点

1、单件产品上约有40+检测点,数量多、尺寸小、位置分散,产品颜色种类多;2、铜屑、杂质类似裂纹缺陷背景干扰;3、缺陷形态多变,需对缺陷做准确分类;4、检出率、检测速度要求高;5、兼容性要求高;

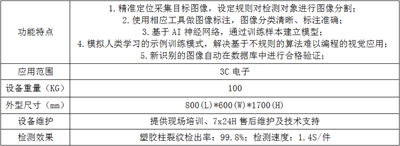

整机性能
