工业相机的种类都有哪些?
收藏
2024-08-16 10:46:35来源: 中国机器视觉网

按照输出色彩来分类,可以分为黑白相机和彩色相机

黑白相机主要应用于对图像质量要求较高的场景,特别是那些需要高对比度和精细图像细节的领域。


埃科8K 网口黑白线扫描相机PA8KGV-45KM

而彩色相机和我们的手机摄像头一样,可以还原物体颜色,但功能更强大、更专业。比如像电路板的制造过程中,就需要用到彩色相机,因为彩色图片可以检测到电路板上的焊点是否接触良好,以及芯片的颜色和大小是否符合标准等。


埃科16K彩色线扫描相机PR16KCXP10-40KC

埃科拥有丰富的产品矩阵,可提供多种不同分辨率的黑白/彩色相机,以满足各种应用场景的特定需求。

按照传感器的结构特性来分,可以分为线阵相机和面阵相机

线阵相机的图像传感器是一排排的,就像一条线一样。这种相机特别适合拍摄很长但不是很宽的图像。比如在一条流水线上有很多产品需要检测,线阵相机就可以从左到右,一行一行地扫描过去,确保不遗漏任何部分。

埃科线阵相机产品线齐全,目前线扫相机分辨率涵盖0.5K-16K多个级别,黑白/彩色、单线/TDI多种类型,GigE、10GigE、Camera Link、CoaXPress多种接口可供选择,最高行频可达400kHz,具备高分辨率、高行频、低噪声等关键技术指标。

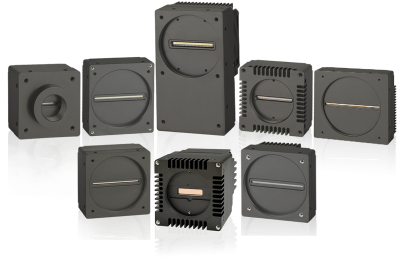

埃科线阵相机产品系列图

面阵相机的工作方式就像是给整个场景或物体拍了一张“快照”。无论是面积、形状、尺寸还是位置,甚至是温度这样的信息,面阵相机都能快速捕捉并测量。比如在屏幕检测、半导体检测、电子元器件检测、高精度测量等,都会广泛应用到面阵相机。

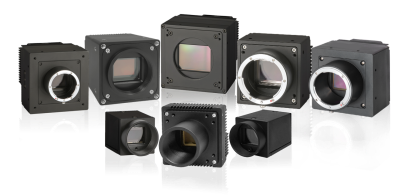

埃科面阵相机产品系列图

在面阵相机里我们按照画幅大小分成了大幅面阵相机,中小辐面阵相机以及高速面阵相机。


埃科大幅面阵相机产品系列图


埃科中小幅面阵相机产品系列图


埃科高速面阵相机产品系列图

大幅面阵相机相较于中小幅面阵相机来说,可以捕捉到更高分辨率的图像,同时能够覆盖更大的成像区域。而高速面阵相机就更厉害了,它能够在极短的时间内连续拍摄多张高分辨率的图片,哪怕是快速移动的物体也能拍摄出清楚的图片。

目前埃科的面阵相机产品分辨率涵盖110万-13.59亿,最高帧率可达4000fps,适用于电子制造、新型显示、锂电、光伏、半导体等多个行业的自动化检测需求。

按照响应频率范围可以分为可见光相机、红外相机和紫外相机

可见光相机也就是普通相机,红外光和紫外光都是我们人眼无法感知到的光线,其工作原理都是基于不同波段的光谱特性,它们分别捕捉红外辐射和紫外辐射来获取图像信息。

其中,红外相机又分为近红外、短波红外、中波红外以及长波红外,近红外可应用于农业、医疗、安防监控等领域,短波红外主要用于半导体、食品、色选等行业,中波红外和长波红外则专注于热成像检测,比如安防监控、军事国防、搜索救援等领域。

而紫外相机在生物医学、环境监测、材料科学等领域广泛应用。


埃科短波红外线阵相机TPL2KCL-40KS
