一、案例背景

随着科技的发展,显示屏领域的发展也千变万化,三星、苹果、TCL等头部厂家前仆后继的加入,将Mini LED/Micro LED显示技术的热度推向顶点。其中Micro LED 比起传统 LED 来说,颗粒更小、可以得到更加细腻、亮度更高的显示效果。不过更小的晶粒尺寸,也给Micro LED的大规模量产带来了一些新的挑战。想想看,无论是手机、电视还是电脑显示器,其像素的数量都是相当巨大的,并且用户对显示产品像素错误的容忍度几乎为零,没有人愿意去购买一块有“亮点”或“暗点”的显示屏,可以想象,将这些数量巨大的微米级晶粒完美地转移到做好驱动电路的衬底上并实现电路连接是多么困难复杂的技术。

二、巨量转移”技术

如何将巨量的生长在外延基板上的 Micro LED 芯片高速精准地转移到目标基板,即“巨量转移”技术,作为Micro LED量产的关键技术,也是决定未来Micro LED能否大规模商业化的瓶颈。各厂家的巨量转移技术也发展出了不同的技术路线.

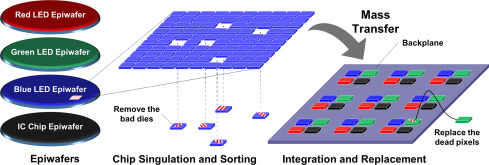

图片 1.png

图1 巨量转移”技术

1. Pick&Place转移技术:这是一种芯片拾取与贴装技术,通过摆臂和吸嘴的配合,先吸取芯片,然后将其放置到目标基板上。

2. 针刺式转移技术:利用顶针移动,将UV膜上的微小LED打到黏附有锡膏或助焊剂的基板上目标位置的技术。

3. 激光剥离技术:通过高能量激光束穿过透明基板烧蚀响应层,并利用响应层产生的化学或光热反应,将芯片剥离至目标基板上。

4. 自组装技术:借助流体力或磁力驱动芯片完成自组装,该过程无需单独拾取或释放芯片,提高了芯片的转移效率。

5. 滚轴转印技术:通过中间介质弹性印章实现芯片的拾取,利用精密自动化装置完成芯片与目标基板的对准和压印。

6. 静电力转移技术:通过对转移头通电产生的静电引力或斥力作为拾取和放置微器件的方法。

三、茉丽特大靶面高清系列远心镜头

不过无论何种转移技术,为了保证转移效率和良率,都需要通过机器视觉系统保证对数量庞大的微小芯片进行高精度自动对位。2017年开始,茉丽特推出大靶面高清系列远心镜头,此后,不断进行优化,升级及扩充。时至今日,该系列凭借自身的优异性能,其高倍率型号已有多个应用于Mini LED/Micro LED巨量转移高精度对位系统的成功案例,帮助客户产品极大地提高了巨量转移良率和效率。

四、产品优势

拥有超高的分辨率可搭配3.2um像元相机,得到更高的像素精度;内置同轴亮度高均匀性及优异的色差校正性能,避免图像紫边问题减少过渡像素;专为大靶面相机设计,可搭配φ43mm相机通过飞拍拼图以应对不同产品,兼容2寸、4寸、6寸晶圆及多种承接/驱动基板时有更高的检测效率。

五、结语

目前,中国的巨量转移技术已位于全球领先水平,茉丽特深耕中国市场近三十年时间,我们希望凭借自身的研发底蕴和丰富的经验,与我们在中国市场上高素质的代理商网络以及客户共同努力,在有效控制成本的前提下提高Micro LED规模化生产的可行性,助力Micro LED未来实现大规模商业应用。

(茉丽特科技(深圳)有限公司 柏春友)
