项目背景

在现代医疗中，输液泵是不可或缺的设备，它通过精准控制药液的输注，确保患者在治疗过程中得到正确的剂量，输液泵的稳定性和准确性对治疗效果至关重要。

输液泵部件高度检测是保证设备可靠性的关键环节，它能够确保各个关键组件在工作时的准确配合，避免因部件高度不符导致的运行异常或故障，为患者提供更安全、精确的治疗。

检测需求

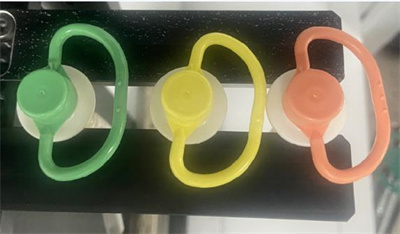

产品名称：输液泵部件；检测项目：高度；判定要求：0.15mm。

产品选型

3D Laser Profile Camera；sG57N；075x040；安装距离：75mm；Z轴量程（F.S.）：21mm；X轴宽度（基准）：41mm；Z轴线性度：±0.035% F.S.；Z轴重复精度：0.8um；X轴轮廓点数：3240；扫描速度：1250~24000帧/秒。

检测原理

在产品底部白色圆弧均匀选取多个点位，并通过最小二乘法构建平面，作为检测基准面；在各个需要检测高度的圆环选择合适点位，作为高度计算位置；计算底部基准面到各点位的距离，最终获得产品相对底部基准面的高度；相机采用三角测量原理，产品具有一定高度可能会产生扫描盲区，夹具尽量避免遮挡产品量测区域。

成像展示

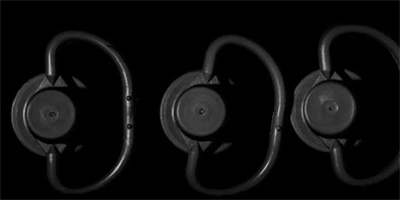

灰度图

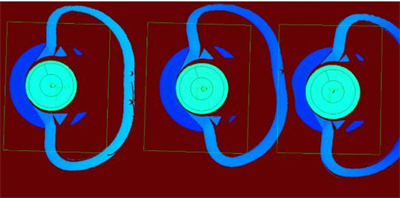

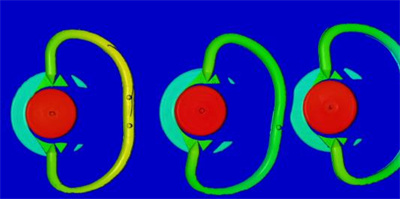

3D图

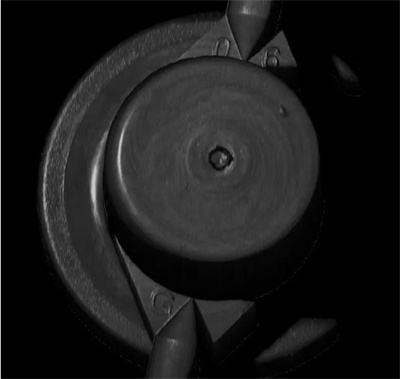

灰度细节

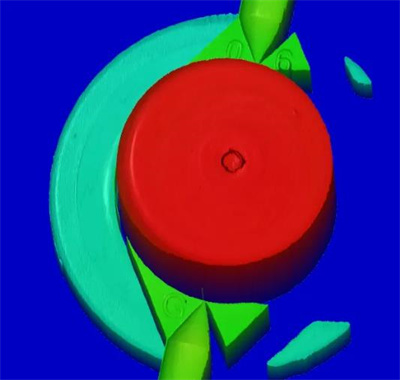

3D细节

检测结果

使用sG57N075x040进行输液泵部件高度检测，测试使用的检测速度为15mm/s，重复测试10次，静态重复精度在0.027982mm以内。

检测优势

sG57N075X040重复精度0.8um，适用于精细化检测任务，提供优质3D点云；不易受被测物材质、颜色和表面光洁度影响，对高反光/吸光材质被测物也可实现精准测量；IP67保护结构，安装维护方便，抗干扰性强，适用于适应各种复杂环境；高性价比，为客户提供高价值、可靠、灵活的整套3D解决方案。

（文章来源于感知芯歌，如有侵权请联系删除）
