突破多相机成像系统扩展瓶颈:Spinnaker 4 SDK 助力构建高性能 GigE Vision 解决方案
收藏
2025-07-03 10:20:53来源: 中国机器视觉网

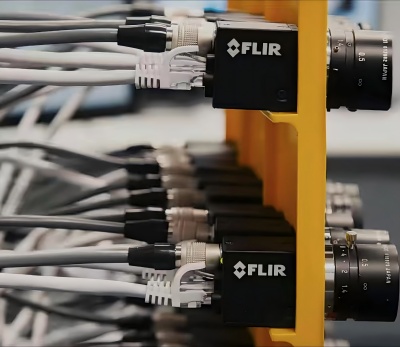

扩展多相机成像系统是系统集成商和机器制造商面临的一项技术挑战。网络拥堵、CPU过载、同步错误以及配置复杂性等问题常常会给成功构建包含大量GigE相机的系统造成诸多阻碍。然而,我们最近通过交换机将40多台GigE相机连接到一台PC,成功运行了相机系统。即使在极限压力下,系统依然连续运行了数天,期间没有出现帧丢失或错误。这一成就得益于Spinnaker 4 SDK,它基于Teledyne GigE框架,经过近20年的不断优化,已获得广泛信赖。


最新视频探讨的主题包括:扩展多相机系统面临的挑战、Spinnaker 4 SDK如何解决这些问题。

实际案例验证:46台相机在压力下零错误运行

Spinnaker 4 SDK是Teledyne Imaging推出的一款针对大规模相机系统部署的软件开发工具包。该SDK基于Teledyne GigE框架,经过近20年的优化,广泛应用于工业领域,具有卓越的稳定性和性能。它能够解决多相机系统扩展时的网络拥堵、CPU过载、同步错误和配置复杂性等问题。

高效处理

Spinnaker 4 SDK通过优化驱动程序减少系统开销,降低CPU使用率,释放资源供其他关键进程使用。在带宽管理上,该SDK支持CPU核心分配、数据包重发优化、可调数据包大小以及多NIC优化,确保在扩展到40+台GigE相机时,带宽得到高效利用。

高级同步功能

此外,Spinnaker 4 SDK还具备高级同步功能,支持IEEE1588(PTP)精确硬件级时间戳同步,以及相机内触发与动作指令,实现纳秒级精度的多相机协同工作。在配置和诊断方面,它提供智能配置工具和实时T2IR诊断工具,简化多相机设置与监控流程,帮助快速识别并解决网络和性能问题。

在实际测试中,连接46台GigE Vision相机至一台PC,并将CPU使用率推至100%的情况下,Spinnaker 4 SDK依然实现了零丢帧、100%同步以及高分辨率无缝图像流,证明了其在高负载条件下的稳定性和可靠性。总之,Spinnaker 4 SDK是实现多相机系统扩展的理想选择,助力用户提升系统可靠性、简化部署并为未来发展做好准备。
