友思特波长选择器在 390-790nm 区间的关键性能测试与分析
收藏
2025-07-28 14:56:48来源: 中国机器视觉网

波长选择器是一种用于从混合光谱中选择特定波长或波长范围的光学仪器或装置,在光谱学、光谱检测和物质分析检测等领域中具有重要的应用。友思特波长选择器凭借其先进的Twinfilm技术,为用户提供高精度、高稳定性的波长选择和带宽调节等功能。本文将详细介绍对友思特波长选择器进行的一系列性能测试,旨在全面评估其在特定波长范围内的透过率、波长切换速度以及重复切换的一致性等关键性能指标。

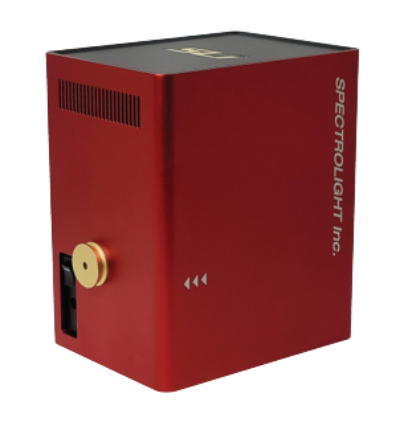

友思特波长选择器产品特点

高精度波长控制:友思特波长选择器采用Twinfilm专利技术,能够实现<1nm的波长调节精度,在不同波长设置下均能准确输出所需的光谱信号;

宽波长覆盖范围:该设备支持从255 nm到1700 nm的宽波长范围,覆盖了可见光及部分紫外和近红外区域,适用于多种光谱分析应用场景;

灵活的带宽调节:友思特波长选择器提供多种带宽设置选项,最小FWHM可达2 nm,最大FWHM可设置为15nm;也可以固定设置为10nm或20nm

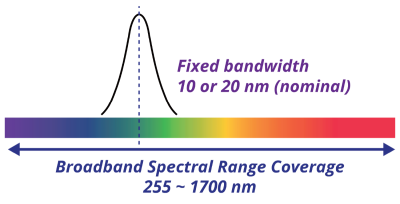

固定FWHM设置

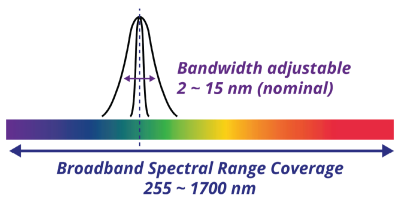

可调FWHM设置

快速波长切换:其快速波长切换能力使其在动态光谱测量中表现出色,不同波长之间切换速度在20-200ms范围内,可以实现上万次快速操作

稳定性和重复性:在长时间运行中表现出极高的波长调节的一致性、稳定性和重复性

用户友好型软件:配备直观易用的软件界面,方便用户进行波长设置、数据采集和分析,大大提高了实验操作的便捷性;

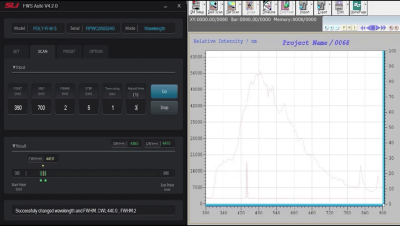

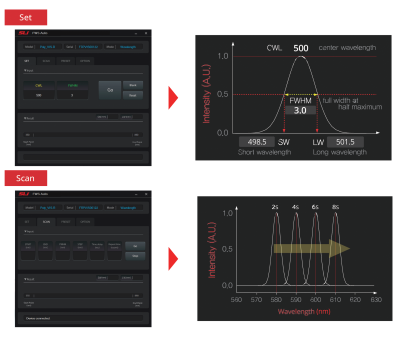

软件界面,固定波长输出和扫描模式

测试目的与内容

本次测试旨在全面评估友思特波长选择器在390–790 nm波长范围内的性能表现,重点考察其透过率、波长切换速度以及重复切换的一致性。

(1)最小FWHM条件下,FWS的透过率和边缘效应:测量范围:390nm到790 nm;波长步长:5 nm中心波长;带宽设置:在390–790 nm范围内,设置FWHM为2 nm;在705-790nm范围内,设置FWHM为3nm。

(2)重复性和准确性测试:测量范围:390nm到790 nm;波长步长:5 nm中心波长;带宽设置:在390–790 nm范围内,设置FWHM为5 nm;扫描设置:每个波长重复3次。

(3)透过率测试:在390–790 nm范围内,设置FWHM为5nm,对比原始光谱光强和经过波长选择器后的单色光谱强度。

测试结果

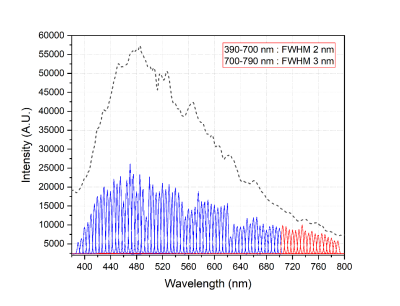

(1)下图为390-790nm范围内,FWHM设置为最小值的单色波光谱曲线,背景为原始光源光谱曲线。由于带宽较小,传输效率相对较低,但能够提供更高的分辨率,适用于对波长精度要求较高的测试。

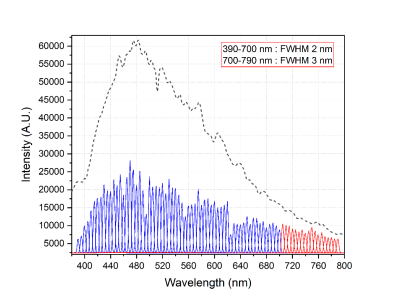

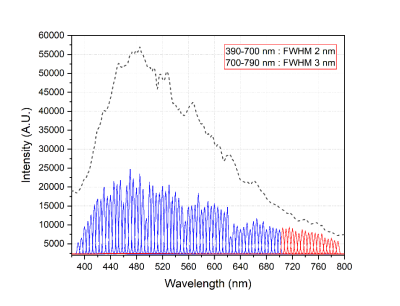

(2)下方三图为390-790nm范围内,FWHM设置为最小值,对每个CWL条件进行3次重复测量的光谱曲线。对比可得,友思特波长选择器在重复切换过程中表现出高度的一致性,重复性误差极小。

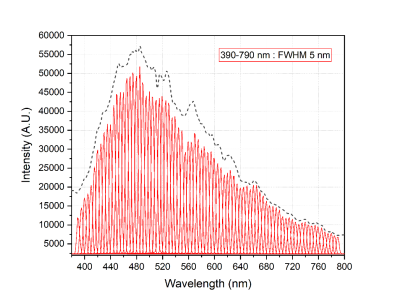

(3)下图为390-790nm范围内,FWHM设置为最小值的单色波光谱曲线,背景为原始光源光谱曲线。使用5 nm带宽进行测试,传输效率均>75%,透过率曲线更加平滑。


测试图

结语

通过本次全面测试,友思特波长选择器在390-790 nm波长范围内的性能得到了充分验证,其高精度的波长控制、稳定的透过率表现、快速的波长切换速度以及良好的重复性,使其在光谱分析领域具有显著的优势。
