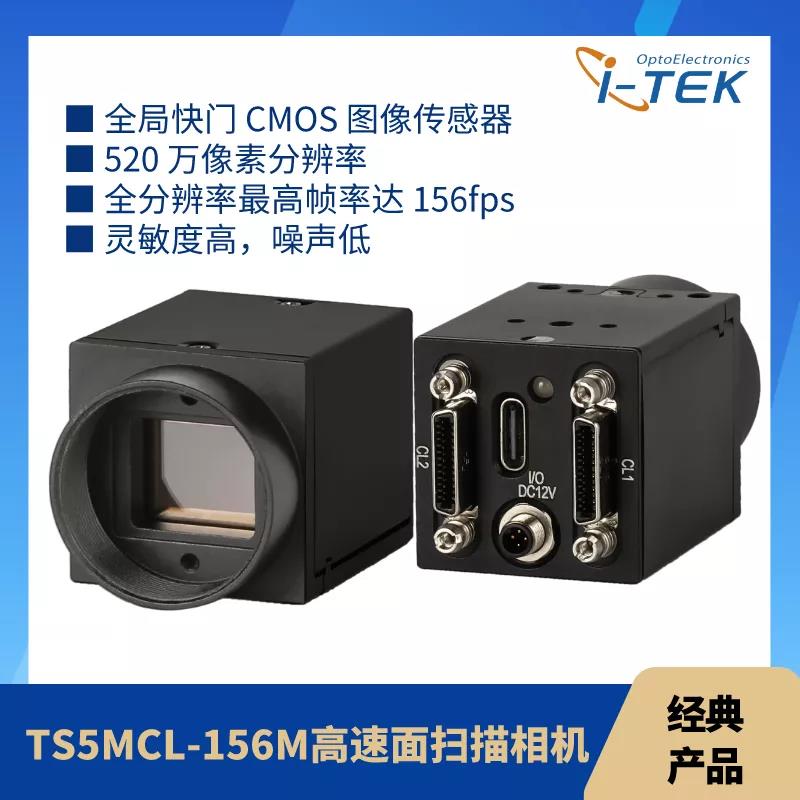

TS5MCL-156M高速面扫描相机

埃科光电TS5MCL-156M高速面扫描相机，实现了强大性能和高性价比的有机结合，充分满足高分辨率、高速检测需求。

产品介绍

TS5MCL-156M高速面扫描相机是一款 Camera li nk接口、像元大小5um*5um的520万像素分辨率CMOS相机，是设计专门用于工业测量及检测领域的高速面阵相机。它采用全局快门CMOS图像传感器，在全分辨率下提供156fps 的帧速率输出，具备高可靠性和稳定性，非常适用于对图像采集具有高要求（高分辨率、高速度）的应用场景，如表面检测、电子贴装检测等。

主要特性

■全局快门CMOS图像传感器

■ 520万像素分辨率

■ 全分辨率最高帧率达156fps

■ 灵敏度高，噪声低

■ 4倍模拟增益、8倍数字增益

■ 输出像素格式8/10/12-bit可选

■ 自动坏像素校正

■ 曝光时间灵活控制（外触发，自由运行）

■ 实时温度监控

■ ROI/Binning/Sub-Sampling 等多种功能

■ 内部或外部触发模式可选

■ 基于GUI的IKTool相机配置管理工具

■ 支持查找表LUT

■ 支持平场校正

私人定制，指定区域输出图像

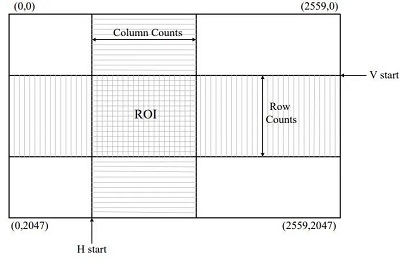

感兴趣区域（ROI）为指定传感器阵列的一部分。用户可以从传感器阵列的指定部分获取帧数据，同时保证与从整个传感器阵列所获取帧质量相同。ROI 功能启用时，相机将仅输出该部分区域的图像数据。当ROI 区域面积减小时，相机的最大帧率将得到提高。ROI区域通过指定行起始、列起始、行数、列数来设置。

缺陷像素校正

由于材料自身缺陷以及半导体生产工艺流程，面阵图像传感器通常存在一定数量对输入光强响应不正常的像素，我们称之为缺陷像素。TS5MCL-156M高速面扫描相机提供了对缺陷像素自动校正的功能。相机在出厂前，会将图像传感器的缺陷像素信息写入到相机中。用户可以通过指令（BPCR、BPLT、ADBP、RMBP）控制缺陷像素矫正功能是否使能、以及添加缺陷像素和从相机读出当前的缺陷像素列表。

产品应用

食品饮料外包装检测：在食品包装过程中，金属碎片、机械中的润滑剂、包裹材料中的玻璃、塑料、微小颗粒都有可能混入其中。TS5MCL-156M高速面扫描相机凭借稳定的性能，出色的成像质量能够捕捉食品包装中残留的异物，在食品饮料包装行业中大显身手。

FPD检测：埃科光电的TS5MCL-156M高速面扫描相机，凭借其超高分辨率以及优良的图像性能，能够检测出面板中的缺陷，可大幅提高各屏幕、面板的生产准确率。

半导体AOI高速检测：TS5MCL-156M高速面扫描相机曝光时间范围覆盖2μs-10s，超短曝光模式适用于高速飞拍检测，可应用于半导体高速检测中的各类检测环节。
