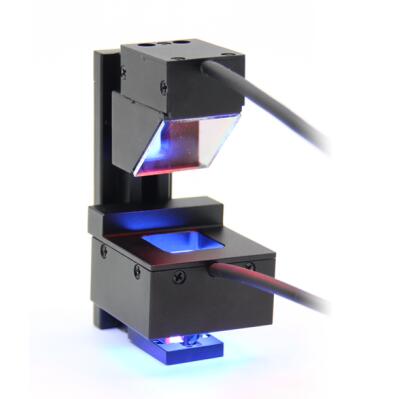

近日，上海嘉励自动化科技有限公司新推出了一款定制光源产品：同轴方形无影组合光源JL-COX-18X16.6R-FSQ-36X36B-C。

选型说明

产品特点

光源是由同轴光源与方形无影光源组合，配合直角反射镜组成，只需一套相机镜头，即可拍摄到工件的顶部和侧面。在工作过程中不需要转动工件，不仅节约成本，而且机构精简且高效。

应用领域

常用于半导体行业，如芯片的多面检测； 其它行业的立方体或长方体物体多面检测

光路结构图

光学过程

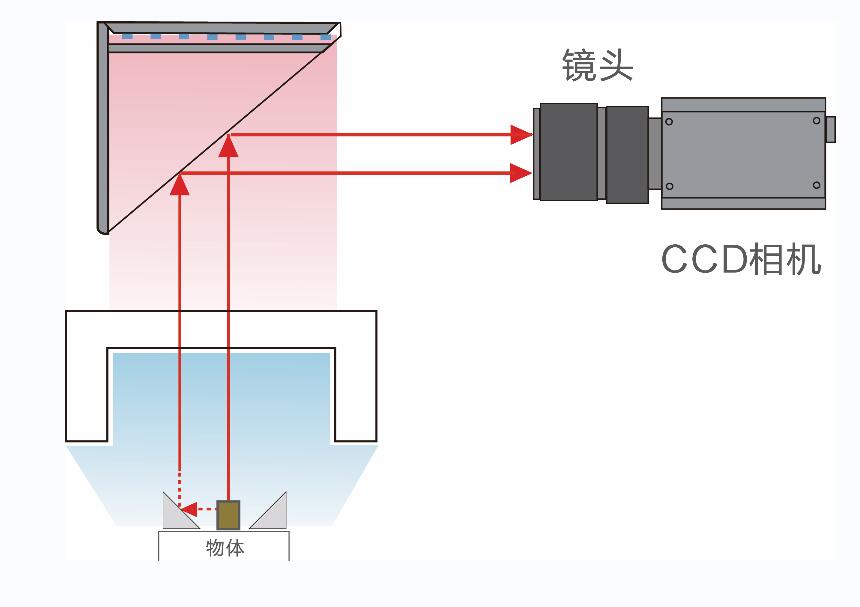

方形无影光源的光线照射到工件上，待测工件上表面的光线通过45°同轴的分光片反射到镜头及相机靶面上；待测工件侧面的光线先通过反射镜反射到45°同轴的分光片，再反射到镜头及相机靶面上。

45°同轴光源的作用：

1、照射工件，对工件补光

2、转折光线，使相机拍摄到待测物体

方形无影光源的作用：照亮待测物体

直角反射镜的作用：反射工件侧面的光线，起到转像作用

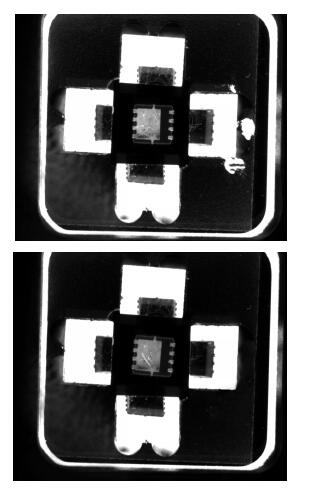

成像案例
