高动态范围图像 (High-Dynamic Range，简称HDR)，相比普通的图像，可以提供更多的动态范围和图像细节，根据不同的曝光时间的LDR (Low-Dynamic Range)图像，利用每个曝光时间相对应最佳细节的LDR图像来合成最终HDR图像，能够更好的反映出真实环境中的视觉效果。

翌视相机Capture软件通过如下设置支持HDR功能：

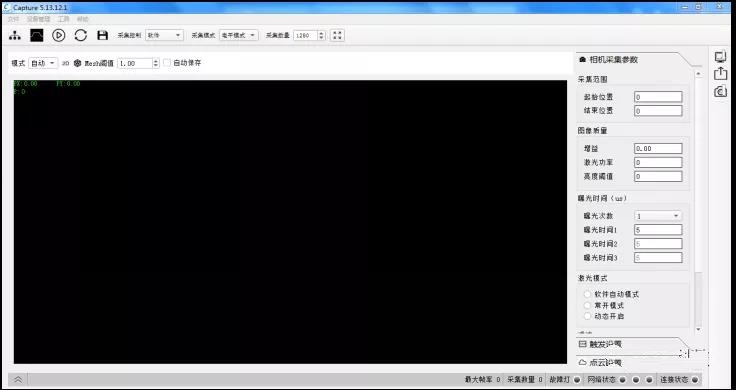

1.进入相机采集参数设置（界面右侧流程栏，参数设置区）

2.通过设置曝光次数和每次的曝光时间启用HDR功能

曝光次数：支持最多3次曝光时间

一次曝光时：可以设置曝光时间1

二次曝光时：可以设置曝光时间1、曝光时间2

三次曝光时：可以设置曝光时间1、曝光时间2、曝光时间3

3.HDR功能注意事项：

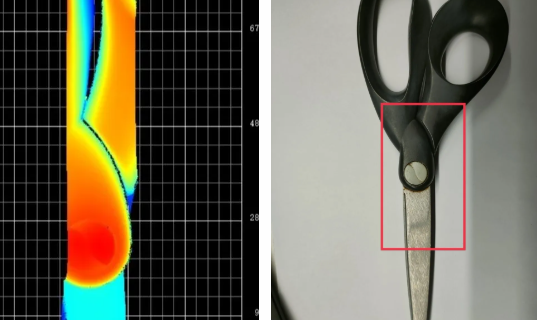

该功能适用于被测试物体必须有明显的暗区，亮区。

参数说明：

曝光时间1：exp1 第一次曝光时间

曝光时间2：exp2 第二次曝光时间

曝光时间3：exp3 第三次曝光时间

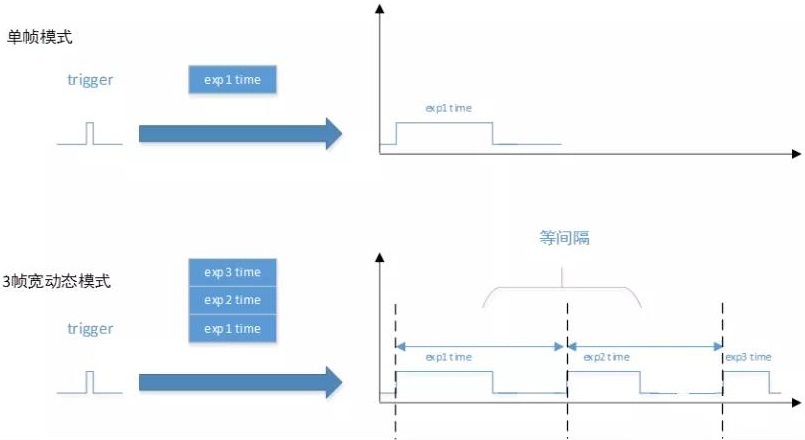

设置规则：

· 两帧态宽动

exp1 > exp2

exp1:调节曝光值使得暗区有较好的亮度值，将此曝光值填入exp1

exp2:调节曝光值使得亮区有较好的亮度值，将此曝光值填入exp2

· 三帧态宽动

exp1 > exp2 >exp 3

exp1:调节曝光值使得暗区有较好的亮度值，将此曝光值填入exp1

exp2:调节曝光值使得次暗区有较好的亮度值，将此曝光值填入exp2

exp3: 调节曝光值使得次亮区区有较好的亮度值，将此曝光值填入exp3

操作说明：当一个检测物体扫描内容包含明显的亮暗区域时，可以先使用一次曝光去调节一个针对不同曝光效果比较好的曝光值，再根据需要亮暗差别较大的区域从大到小填入曝光时间，最多支持三次曝光，就可以针对此工件扫描出好的效果。
