图像采集卡是机器视觉系统中必不可少的关键部件，是工业相机和应用系统之间的“桥梁”，其性能直接关系到系统运行的数据传输速率和完整性。图像采集卡承担着连接工业相机和图像处理软件的重要职责，它要准确接受前端相机各种规格的图像数据、接受外来的触发脉冲并启动相机的曝光和扫描，在系统中发挥着重要作用。一张好的图像采集卡直接影响着机器视觉系统的运行性能，可以节约更多时间，大幅提高生产效率。

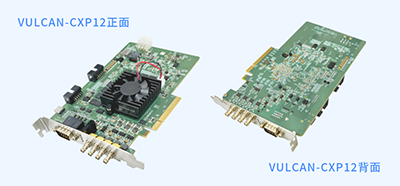

埃科自主研发的vulcan-cxp12图像采集卡，符合coaxpress v2.0标准，pcie gen3 * 8总线接口，支持1-4路coaxpress任意拓扑连接，图像采集速度高达50gbps，每个链路速度高达12.5gbps，4gb板载内存，兼容多个版本windows和linux操作系统，支持固件在线升级。

产品特征

· 支持coaxpress相机供电，控制和触发，四路pocxp供电，单路24v/13w；

· 支持（1.25g、2.5g、3.125g、5g、6.25g、10g、12.5g）*4高速链路速度；

· 支持线阵和面阵单色、bayer彩色和rgb彩色相机；

· 支持 8/10/12/14/16 bit灰度图像、raw图像、bayer图像、rgb图像；

· 风扇速度根据fpga温度自动调节，以实现优化的散热和噪声性能；

· micro bnc接口并提供4路三色led状态指示灯；

· gui 配置工具。

产品优势

1.灵活的i/o控制，集成多路输入输出

vulcan-cxp12支持1-4路coaxpress任意拓扑连接，支持2路光电隔离输入，2路光电隔离输出，1路正交旋转编码器输入，便于采集卡与相机的灵活匹配，极大地丰富了应用场景，用户可配合多种类型工业相机使用。

2.板载内存大，图像采集速率快

vulcan-cxp12采用pcie gen3 * 8总线链接，有效载荷128/256byte，板载4gb内存，单链路速度最高可达12.5gbps，图像采集速度高达50gbps，采集卡稳定性强、兼容性高、吞吐量大，图像采集及传输速率快。

3.兼容标准系统，完整的数据库 便于用户使用及二次开发

vulcan-cxp12支持windows7/10 32/64bit操作系统，支持linux操作系统，提供支持c,c++,c#的完整sdk开发库，兼容gencam标准，便于用户使用及选择熟悉的语言进行二次开发，并且支持固件版本在线升级。

埃科vulcan-cxp12图像采集卡可以适配符合cxp12标准的工业相机，可用于高速远距离图像传输应用场景。埃科光电为vulcan-cxp12提供了完整的数据软件包，搭配自主研发的工业相机及配套产品，可实现机卡一体的国产化解决方案。在应用软件接口开发及具体应用实现中为客户提供更有力的技术支持，协助客户快速、高效地进行高性能机器视觉应用的设计、开发和部署。
