在我们日常生活中经常会接触到电子显示产品，手机、电脑、电视等，在我们用这些设备观看时最影响我们观看感官的往往是画质，用来形容其画质优劣的时候往往会谈到像素这个概念，那么我们来深入了解一下像素对成像质量的影响。

像素是一个图片的基本单位，通常用pixels表示，简称px，是英语单词‘picture’和元素‘element’的结合，所以“像素”又有“图像元素”的意义。

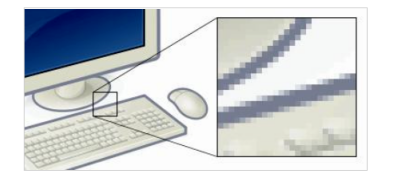

如下图可表示：像素-这种最小的图形单元在屏幕上显示通常是单个的染色点。越高位的像素，其拥有的色板也就越丰富，也就越能表达颜色的真实感。

图1 单一像素点

对于相机分辨率,可以简单的这样理解,一副图片如果你放大到一定程度后,会发现他是由一个一个的小方块组成,这个小方块在机器视觉行业里就叫像素,1个小方块为1个像素。现在的500W像素相机，就可以理解为长边分布了2448个像素,宽边分布了2048个像素，两者相乘大概为500万，所以叫500W像素相机.其他比如130万像素相机分辨率则为1280*960，30万则为640*480，200万则为1600*1200或1920*1080。

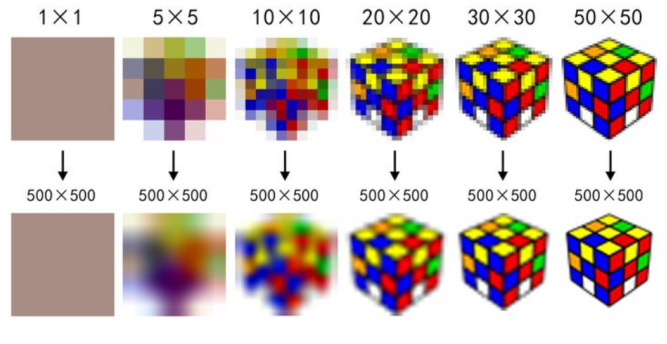

像素点是图像的基本单位，那么我们通过下图来感受一张图片是如何用像素点来表达的，当画面为单个像素点表达时，我们基本看不出图像的表达内容，当像素点数逐渐增多（分辨率变大）图片才慢慢清晰起来。（但不是分辨率越高画质就一定越好）

图2 图片像素的表达

镜头分辨率是指在成像平面上1毫米间距内能分辨开的黑白相间的线条对数，单位是“线对/毫米”。例如200W像素相机,它的分辨率为1600*1200，感光面尺寸为1/2"，而1/2"的芯片对应大小为6.4mmX4.8mm，它的水平像素密度为1600/6.4=250Pix/mm，垂直像素密度为1200/4.8=250Pix/mm，在这里水平像素密度和垂直像素密度都是250pix/mm，所以镜头分辨率应选125lp/mm。

从图3可以看出两种不同分辨率相机拍摄的图片对于单个像素点来说依然只有一种颜色，而后面像素数量增加了很多，对画质的提升依然没有帮助，只是画面的颗粒感减弱了，变得细腻了，画面依然模糊，但是其成像更加锐利。

可以总结出，通常相机分辨率和镜头的分辨率相匹配，可以让整个机器视觉系统更稳定，精度更高。如果不匹配的话只要接口一致，使用起来也是不影响的。比如一个500万像素相机配备一个百万像素的镜头也是可以使用的，但是可以看出其精度差别很大。

图3

所以在实际测量时高分辨率镜头要搭配合适的相机以测量的要求，通过像质变高来满足测量精度。
