2022年6月8日，东芝电子元件及存储装置株式会社（“东芝”）宣布，在其TCK42xG系列MOSFET栅极驱动IC产品中新增五款适用于可穿戴设备等移动电子设备的产品。该系列的新产品配备了过电压锁定功能，能根据输入电压控制外部MOSFET的栅极电压。

新产品具体包括：用于24V电源线的“TCK420G”；用于12V电源线的“TCK422G”和“TCK423G”；用于9V电源线的“TCK424G”；以及用于5V电源线的“TCK425G”。与已经推出的用于20V电源线的“TCK421G”共同构成完整的产品线。

在新推出这五款产品后，TCK42xG系列现在允许用户从10V和5.6V这两种类型的栅源电压中进行选择，这覆盖了更多规格的MOSFET。凭借输入过电压锁定功能的多种检测电压，该产品能用于5V至24V的电源线路。如果与外部背对背MOSFET结合使用，它们也适用于配置具有反向电流阻断功能的负载开关电路（图1）或电源多路复用器电路（图2）。除此之外，其内置的电荷泵电路支持从2.7V至28V的宽输入电压范围，因此经过间歇操作，可在外部背对背MOSFET的栅极和源极之间提供稳定的电压---这种方式允许大电流的切换。

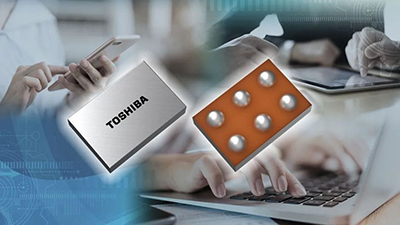

TCK42xG采用WCSP6G[1]封装，是业内最小的[2]封装类型之一，助力可穿戴设备、智能手机等小型设备实现高密度贴装，从而缩小它们的尺寸。

此外，东芝还开发出电源多路复用器电路参考设计，这是一种利用TCK42xG的功能的电源多路复用器参考设计示例。

负载开关电路（单高边、背对背）

电源多路复用器电路

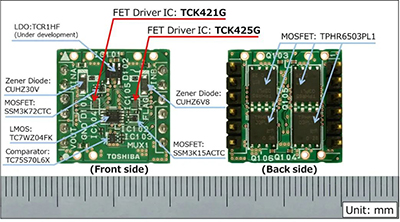

电源多路复用器电路板

应用

可穿戴设备

· · 智能手机

· 笔记本电脑、平板电脑

· 存储设备等

特性

· 内置电荷泵电路，栅极-源极电压设置（5.6V、10V）取决于输入电压

· 过电压锁定支持5V至24V

· 低输入关断电流：IQ(OFF)＝0.5μA（最大值）@VIN＝5V

注：

[1] 1.2mm×0.8mm芯片级封装

[2] 在MOSFET栅极驱动IC中，截至2022年6月的东芝调研。

[3] 已经发布的产品
