吉诺全新DeviceNet M12 T型分支器,高效传输的可靠帮手
收藏
2022-06-08 16:29:23来源: 中国机器视觉网

DeviceNet 是基于CAN-BUS技术的一种现场总线,它是一种开放型的,符合IEC61158国际现场总线工业标准的通讯网络。DeviceNet网络结构简单,实时性强,具有高效的故障诊断与排除能力,是一种理想的设备层现场总线,并得到了广泛应用。

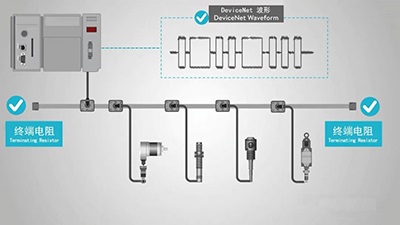

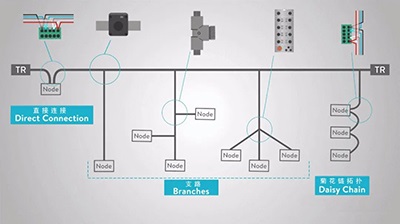

工业现场中,设备分布比较分散,某些站点之间距离较远,通过吉诺DeviceNet T型分支器,将站点间的电源线、通讯线、屏蔽线分别地并联接在一起,组成链式物理拓扑结构。并在首尾终端两站安装吉诺终端电阻,降低通讯信号反射,实现稳定通讯。吉诺预铸插件及T型分支器的高防护性、抗震性使其轻松应对多种复杂工业环境。


从安装阶段看,DeviceNet网络通过一根电缆,就可以实现整个网络各站点的供电及通讯,相对于点对点的控制,节省大量的电缆,桥架等。不但缩短了安装时间,而且降低了安装费用。从维护角度看,各站点通讯端子支持带电热插拔,若某一站点出现问题及故障排除,不影响其他站点正常工作,也更易于维护。

应用吉诺DeviceNet解决方案更可以为传感器和执行器的连接提供低成本、实时稳定的设备级总线架构。

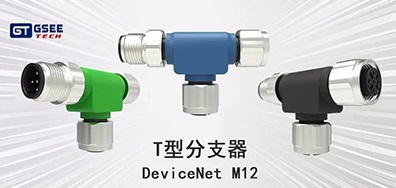

吉诺新款DeviceNet M12 T型分支器优势特点:

① 体型小巧,可在更多空间受限的情况下使用。

② 镀金触点,降低阻抗,使电源及信号传输更加高效稳定。

③ 与吉诺抗震插件搭配使用,可实现更好的抗震效果。

④ 除应用在DeviceNet网络中,也可以依据现场需求,定制更多类型线路,满足特定需求。


吉诺新款DeviceNet M12 T型分支器:

· IP67防水/防尘;

· 额定电流:4A 额定电压:48V AC ; 60V DC;

· 螺母材质:锌合金;

· 宽温应用:-40~85℃;

· 触点材质/镀层:铜/镀金;

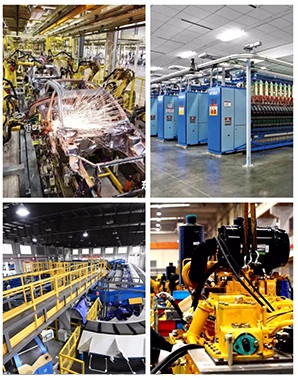

可应用于汽车制造、工程机械、纺织机械、半导体、物流、包装等行业。
