近日,东芝研发出新款4.5-kV双栅极反向传导注入增强型栅极晶体管(RC-IEGT[1][2])。经测试证实,相比于传统单栅极结构,该产品在导通关断时的总功耗(开关损耗)可降低24%[3]
功率器件是供电和管理电源的组件,对于降低各种电子设备功耗和实现碳中和社会至关重要。在全球脱碳和节能的趋势下,IEGT被广泛用于大功率逆变器和高压直流输电等需要大电流、高能效,以及更低功率损耗的应用。但由于在IEGT开启时降低损耗(导通损耗)会增加开关损耗,因此很难降低IEGT功耗。
此次东芝开发的全新器件是一种4.5kV双栅极RC-IEGT,其利用空穴控制栅极(CG)与主栅极(MG)分离。与单栅极器件中的反向恢复相比,这种方法通过在关断和注入之前控制空穴提取来降低损耗。在IEGT模式下,电流从基板的背面流向正面,CG关断之后MG关断,减少了基板中累积的空穴,同时降低了关断损耗[4]。在二极管模式下,电流从基板正面流向背面,MG和CG在反向恢复之前同时导通,减少了基板中累积的电子,降低了反向恢复损耗[5]。
新开发的双栅极RC-IEGT结合栅极控制技术,关断和导通损耗[6]分别比传统单栅极结构降低24%和18%[3],反向恢复损耗降低32%[3]。因此在实际测量值中,总开关损耗降低24%[3],而导通损耗没有任何增加。
东芝将继续研发双栅极RC-IEGT和栅极控制技术,力争2025年之后实现商业化。东芝致力于通过提高电力电子设备性能,为碳中和做出贡献。
注:
[1]IEGT:注入增强型栅极晶体管。通过设计IGBT(绝缘栅双极晶体管)发射极元件结构,IEGT改善通态电压随集电极-发射极电压增加而急剧升高的问题。
[2]RC-IEGT:反向传导IEGT。IEGT和续流二极管(FWD)集成在单个芯片上。栅极加电压,IEGT工作时基板正面流动发射极电子,基板背面流动集电极空穴,而RC-IEGT工作时基板正面流动空穴,背面流动电子,续流二极管允许电流反向流动。
[3]与东芝现有单栅极IEGT比较;东芝测试结果。
[4]关断损耗:IEGT从导通切换到关断时的功率损耗。
[5]反向恢复损耗:续流二极管从导通切换到关断时的功率损耗。
[6]导通损耗:IEGT从关断切换到导通时的功率损耗。

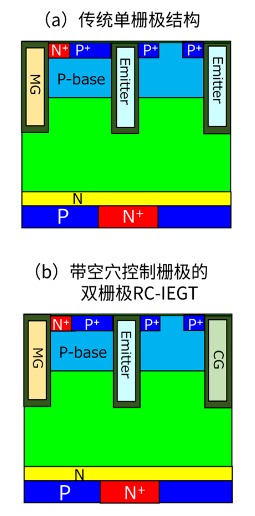

东芝新型双栅极RC-IEGT结构:

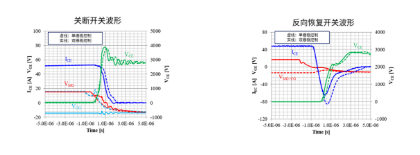

实际测量的开关波形(东芝测试结果):

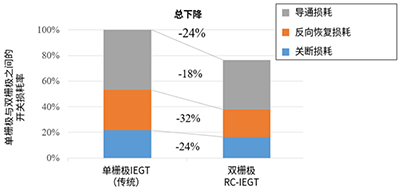

实际测量的开关损耗下降(东芝测试结果):
