近日，兆龙互连6A类屏蔽连接器（产品代码：G010105-002 / ZK6ASF180D）通过了Intertek第三方实验室测试。兆龙6A类屏蔽连接器的传输性能严格按照IEC 60512-27-100所规范的测试方法进行测试，测试结果证明兆龙6A屏蔽连接器的传输性能满足ISO/IEC 11801-1 Category 6A、TIA-568.2-D Category 6A以及IEC 60603-7-51的所有传输参数要求。

在6A连接器的传输性能测试中，连接器的近端串扰（NEXT）测试必须按照IEC 60512-27-100的规定执行测试插头的矢量响应分析。兆龙6A类屏蔽连接器的近端串扰的正反向所有28个矢量响应值都满足ISO/IEC 11801-1的近端串扰要求，而且ISO/IEC 11801-1中Category 6A连接硬件的近端串扰要求比TIA-568.2-D Category 6A连接硬件的近端串扰要求更加严格。通过本项测试说明兆龙6A类屏蔽连接器的近端串扰有充足的余量，在组成信道时能更好地适配6A类跳线的近端串扰的离散特性。下图为兆龙实验室测试6A类屏蔽连接器的正向和反向近端串扰。

正向近端串扰测试

反向近端串扰测试

6A类屏蔽连接器的测试项目中包括了依照IEC 60512-26-100或TIA-568.2-D执行的转移阻抗测试。转移阻抗和耦合衰减是衡量连接器屏蔽效能的两个参数，兆龙6A类屏蔽连接器凭借出色的屏蔽设计在转移阻抗测试中得到了很好的结果。由于兆龙6A类屏蔽连接器的横向转换损耗（TCL）和横向转换转移损耗（TCTL）大幅优于标准限值要求，因此依照IEC 60603-7-1的说明，兆龙6A类屏蔽连接器的耦合衰减可认为满足标准要求。下图为兆龙实验室测试6A类屏蔽连接器的转移阻抗（TIA方法）、横向转换损耗和横向转换转移损耗。

本次6A类连接器测试中还依照IEC 60512-25-9标准测试方法，在1U24端口配线架（产品代码：G010305-004 / ZPPS1UN）上测试了外部串扰性能。外部串扰是6A类连接器必须测试的项目，兆龙6A类屏蔽连接器具备优异的屏蔽效能和独特的结构设计，即使在直排式配线架的严苛条件下也展示出了非常好的外部串扰性能。下图为兆龙实验室测试6A类屏蔽连接器的外部串扰。

测试正向外部近端串扰

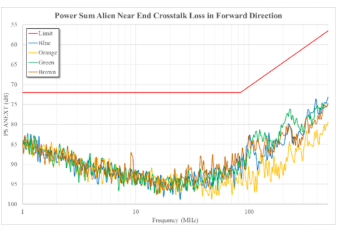

正向外部近端串扰功率和（PSANEXT）

以兆龙6A类屏蔽连接器为连接组件之一，配合兆龙6A类U/FTP对绞电缆（产品代码：G2503-097 / ZPrC6AF4HFB1）和兆龙6A类U/FTP快接跳线（产品代码：G7203-003 / ZPF6AHF-IB-*M），兆龙EA级（6A类）综合布线系统也同步通过了永久链路和信道传输性能ETL认证。在兆龙实验室依照ISO/IEC 11801-1和IEC 61935-1执行的参考符合测试中，兆龙EA级（6A类）永久链路和信道依照ISO/IEC 11801-2和TIA-568.2-D Annex L所规范或建议的各配置条件下都能满足ISO/IEC 11801-1 Class EA和TIA-568.2-D Category 6A的传输性能要求。尤其在20米三节点永久链路和24米四节点信道测试中也能保证各传输参数都符合标准要求。

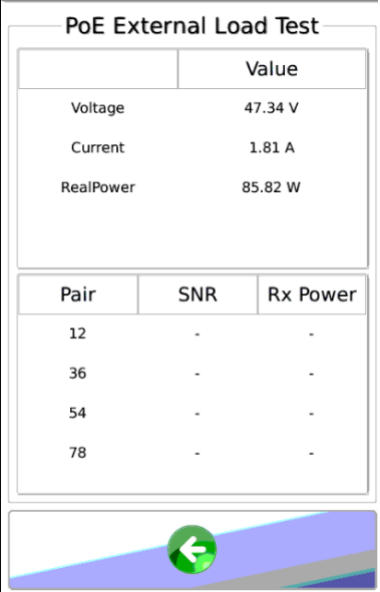

特别的，在第三方信道测试中兆龙EA级（6A类）信道还通过了IEEE 802.3bt PoE Type 4功率传输测试。测试结果显示兆龙EA级（6A类）信道可以在标称最高60℃工作温度条件下支持PoE Type 4 Power Class 8的功率传输要求，即发电设备（PSE）发送90瓦功率，受电设备（PD）能够接收至少71.3瓦功率。下图为功率传输测试结果的截图。

室温测试功率传输

60℃工作温度测试功率传输

在本轮测试中，兆龙6类E系列连接器（产品代码：G010104-001 / ZK6SU1802）也同步送检并通过了6类连接硬件传输性能测试，测试方法也依照IEC 60512-27-100执行，测试结果显示兆龙6类E系列连接器的传输性能满足ISO/IEC 11801-1 Category 6、TIA-568.2-D Category 6以及IEC 60603-7-4的传输参数要求。

以兆龙6类E系列连接器为连接组件之一，配合兆龙6类U/UTP对绞电缆（产品代码：G2401-294 / ZC6U4PVE）和兆龙6类U/UTP快接跳线（产品代码：G7202-001 / ZPU6CM-T-*M），兆龙E系列E级（6类）综合布线系统也同步通过了E级（6类）永久链路和信道第三方测试。在兆龙实验室内部执行的参考符合测试中，兆龙E级（6类）永久链路和信道依照ISO/IEC 11801-2和TIA-568.2-D Annex L所规范或建议的各配置条件下都能满足ISO/IEC 11801-1 Class E和TIA-568.2-D Category 6的传输性能要求，并且能够支持PoE Type 4 Power Class 8的功率传输需求。

兆龙互连秉承“技术领先、服务领先、品质领先”的理念，在连接器产品开发中引入全波电磁仿真技术辅助产品设计，并且配置了全套实验室测试设备用于性能验证。在产品开发全生命周期中，兆龙研发团队从概念设计至量产品管都严格按照相关国际标准的最严格要求进行设计和验证，确保兆龙互连产品拥有优异的传输性能的同时也具备更高的运行可靠性。本次兆龙互连组件和系统产品通过国际第三方实验室的测试和认证，证明兆龙互连的研发能力和技术实力已经达到国内国际领先水平。
