芯视界推出全局快门3D堆叠背照式SPAD阵列芯片
收藏
2023-10-08 10:35:19来源: 中国机器视觉网

超低功耗SPAD Array(60mW),采用先进3D堆叠式结构,极大的缩小了芯片面积,从而改善性能、节省功耗,为终端用户创造更大价值。拥有最新背照式BSI SPAD 传感器技术与深隔离槽DTI工艺, 相较于传统FSI技术提升近7倍的探测效率。光飞行时间探测性能优化升级,实现实时飞行时间记录,大幅度解决了因环境光造成的光子堆积问题。

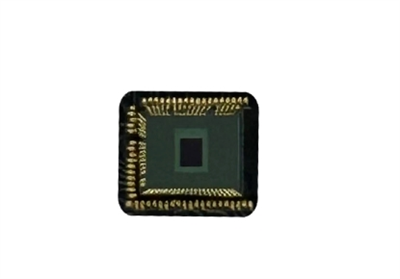

业界领先的dToF芯片设计公司芯视界微电子近期宣布推出Global shutter BSI SPAD芯片——全新堆叠式dToF深度传感器VA6320。该传感器尺寸小巧,支持1200点分辨率, 60fps帧率,为摄影、AR/VR等应用设备提供低成本、高性能的解决方案。


近年来,智能手机、AR/VR等设备在电子消费领域广受追捧,尤其是作为“元宇宙”入口的AR/VR,也因“元宇宙”的飞速发展冲上高速。作为光学传感器芯片领导者芯视界为移动、AR/VR领域打造全新堆叠式dToF深度传感器VA6320,以实现更高性能的距离传感助力移动、AR/VR等行业快步前行。

芯视界-VA6320VS苹果-LiDAR Scanner

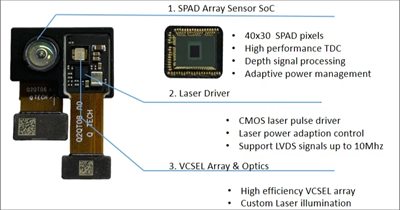

芯视界微电子芯片研发部首席架构师Ben表示:与2020年苹果公司发布的LiDAR Scanner的散斑技术不同,VA6320采取了Flash激光照明方案,从成本、体积大小及功耗上评估,VI6320都更胜一筹,并且具备更多样化系统的适配性。VA6320提供1200点的精确深度信息,搭配多传感器融合算法, 可产生足够的稠密点云,为应用设备提供可靠的距离传感。

先进

VA6320采用业界先进的3D堆栈式结构, 透过晶圆级Cu-Cu金属混合键,将传感器晶圆与影像处理逻辑晶圆做结合。在减少芯片面积的同时,能针对传感器与逻辑电路不同的特性,采用不同的工艺设计, 做到性能与功耗的整体提升。

创新

采用芯视界最新的背照式BSI SPAD 传感器技术与深隔离槽DTI工艺, 相较于传统FSI技术提升近7倍的探测效率。可提供近红外波段优异的探测性能, 并且降低像素间的光学串连,PDE探测性能优于业界水准。

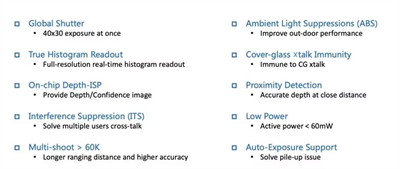

VA6320逻辑部分集成了动态电源管理模块、高效能TDC、DSP运算模块、全局曝光 (global shutter)架构等创新设计。一次性可完成1200点的深度探测,实现高帧率, 短曝光, 低功耗的优异性能。

优化

在光飞行时间探测上, 透过TDC与逻辑模块的优化, 实现实时飞行时间纪录, 大幅度解决了因环境光造成的光子堆积 (Pile-up)问题,具备极强抗阳光性能。片上集成芯视界 Gen2 DSP 深度信号处理模块, 提升精度与抗环境噪声能力。搭配MIPI接口, 能输出60fps亞毫米级精度的深度点云信息, 同时也提供原帧率下直方图的输出能力, 为后端算法提供更多延展性。
