近日,日本Aroma Bit宣布已成功开发出采用CMOS半导体技术的电子鼻(e-Nose)气味成像传感器原型。据Aroma Bit称,这款传感器是世界上最小的高集成度、高气味分辨率传感器。
Aroma Bit设计并制造了这种新型CMOS半导体气味成像传感器芯片,其传感区面积仅为1.2 mm x 1.2 mm,并配备了外围驱动和A/D转换电路。Aroma Bit还进行了技术演示测试,在该原型芯片的传感元件区域内形成尽可能多的气味受体膜。
该传感器的气味受体膜采用SIJ Technology公司的打印技术沉积而成。SIJ Technology拥有超级喷墨打印技术,能够形成世界上最小的液滴,实现微米级的精细分配。
由此,Aroma Bit掌握了基础技术,能够在仅为1.2 mm x 1.2 mm传感区面积内配置100个气味受体膜,从而实现了迄今为止世界上最小的电子鼻型气味传感器,以及世界上密度最高的传感器元件阵列。
这将使气味传感器更容易集成到各种电子设备中,因此,Aroma Bit计划加快市场开发,以满足要求低成本及大批量的市场应用需求。

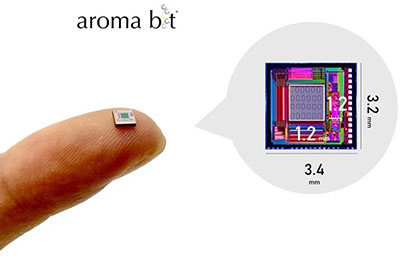

CMOS半导体电子鼻气味传感器芯片原型

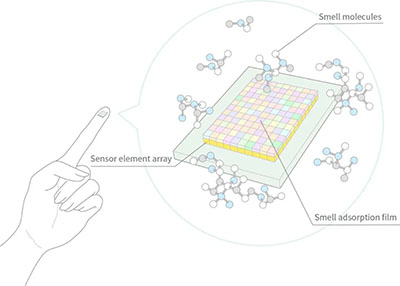

电子鼻气味成像传感器芯片原型概览
1、微型化
该传感器的传感区面积为1.2 mm x 1.2 mm,包含57600个传感元件,是世界上最小、密度最高的电子鼻型气味传感器阵列。配套的外围电路也安装在芯片上,因此可以轻松地将传感器集成到各种设备中。
2、更高的气味辨别能力
在这款成功的原型中,Aroma Bit证明,在与SIJ Technology的合作支持下,利用超级喷墨打印技术,可以在上述1.2 mm x 1.2 mm传感区域沉积100多个气味受体膜。通过充分利用这些技术,Aroma Bit计划在未来的产品系列中配备多达40~50种不同的气味受体膜。

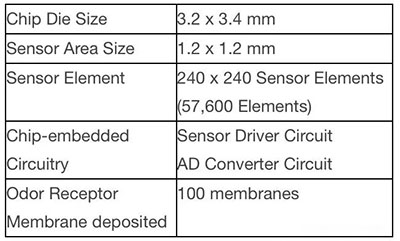

CMOS半导体电子鼻气味传感器主要参数
