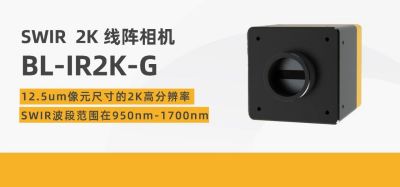

博视像元今日隆重发布了一款创新型2K短波红外（SWIR）线阵相机，该相机在分辨率、量子效率和采集速率等关键性能指标上实现了显著突破，为半导体、光伏和电池等高科技制造领域带来前所未有的检测能力和研究潜力。

核心亮点

卓越的成像性能：这款新型SWIR相机采用最新一代的铟镓砷（InGaAs）传感器，实现了12.5um, 2048像素的超高分辨率，波段覆盖950nm-1700nm，成为目前市场上分辨率高达2K的短波红外相机。如此高的分辨率使得它能够捕捉到亚微米级的细节，为纳米级半导体器件和先进材料的非破坏性检测提供了强大工具。

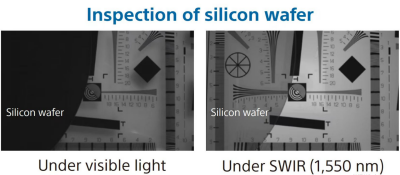

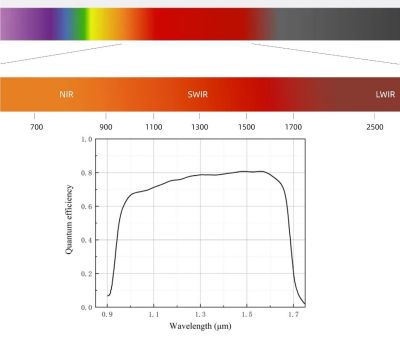

突破性量子效率：在1100nm至1550nm之间，QE高达80%以上，这一数值代表了当前SWIR技术的前沿水平。高量子效率不仅提升了相机对微弱信号的探测能力，显著改善了信噪比（SNR），使其在低光照条件下依然能够提供高对比度、低噪声的图像。这一特性对于半导体晶圆缺陷检测和光伏电池量子效率测量尤为重要。

40kHz 超高行频图像采集：如此高的采集速度使得它能够捕捉瞬态现象，如激光烧蚀过程或快速热传导，为材料科学和热力学研究提供了新的可能性。

先进的热管理设计：采用高效的热电制冷（TEC）技术，该相机实现了卓越的暗电流抑制和温度稳定性。无风扇设计不仅确保了在半导体洁净室环境中的适用性，还大大减少了机械振动，提高了成像的稳定性和精确度。

紧凑型光机设计：尽管性能强大，这款相机的体积仅为60×60mm，采用了精密的光学设计和先进的封装技术。其紧凑的尺寸使其易于集成到现有的生产和研究设备中，如晶圆检测系统或材料分析仪器。

博视像元的首席技术官杨军超表示："这款2K SWIR相机的推出，标志着我们在高端科学仪器领域取得了重大突破。它不仅满足了当前半导体、光伏和电池行业的迫切需求，还为量子点研究、单光子探测等前沿科学领域提供了新的研究工具。我们相信，这款相机将成为推动材料科学、光电子学和能源技术创新的关键设备。"
