清晰检测高透高反光材质μm级缺陷—OPT 2.5D相位偏折视觉系统
收藏
2025-09-04 11:45:48来源: 中国机器视觉网

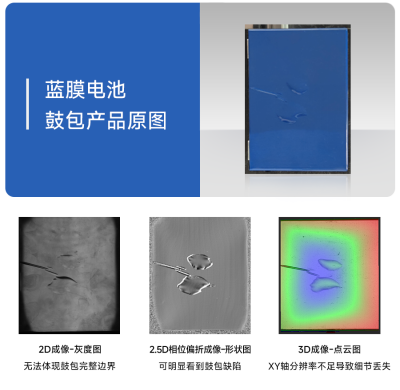

近日,奥普特针对2D视觉难以清晰捕捉高反光、透明材质上的三维特征缺陷,D视觉XY轴分辨率有限,检测微小缺陷容易丢失细节等痛点,推出了2.5D相位偏折视觉系统,从而突破局限,由“看光强”走向“看深度”,精准检测高透、高反材质上的凹凸、划痕等微米级缺陷。

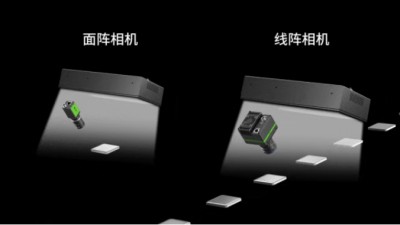

支持线阵与面阵成像方式,覆盖30MP至1.5亿像素分辨率,搭配2.5D相位偏折程控光源,最高响应频率可达200kHz,最快响应速度5μs,配置灵活多样。

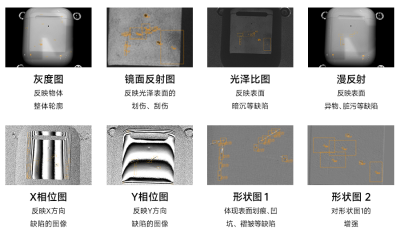

一、高清:单词拍摄8张不同算法结果图,细微瑕疵无处遁形

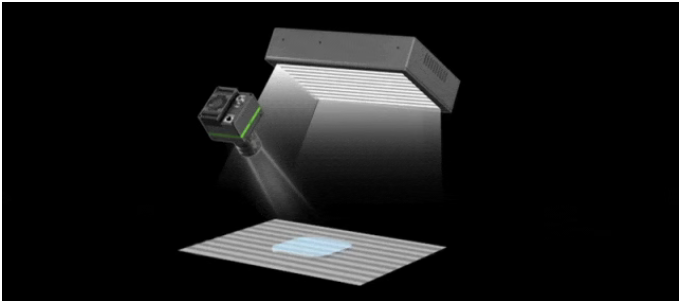

相机协同程控光源,结合PMD技术,实现单次2.5D成像同步生成8张不同算法结果图,精准呈现划痕、凹凸、脏污等各类缺陷细节。

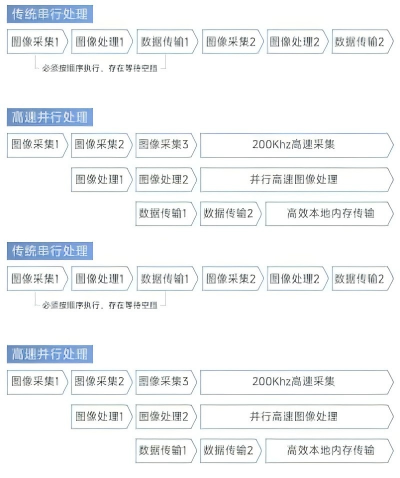

二、高速:采集-处理-输出全链路加速,适配高节拍产线

PMD程控光源LED系列支持200KHz超高速投射频率,超越国外同类产品30%;配合高并行处理架构与CPU加速算法,合成效率提升40%,大幅缩短单工件检测时间与整体CT周期。


三、便捷:高集成设计,操作直观,轻松部署

1.一站式方案:集成光源、成像系统及智能视觉软件的完整解决方案,告别选型烦恼;

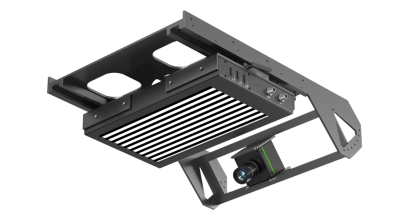

2.高集成配件:光源内置控制板,无需独立控制器;相机和光源预集成于标准化支架,简化安装部署;

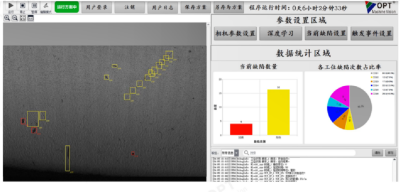

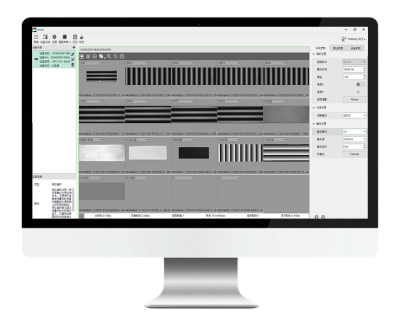

3.一屏调试:成像设置、算法优化与设备管理操作集成于同一界面,无需跳转切换,调试更方便。


四、智能:融合AI大模型,缺陷分类高效标准

可搭载DeepVision3深度学习平台,轻量化模型设计,缩短训练与部署周期;依托强大算法数据库,高效、精准输出分类结果。

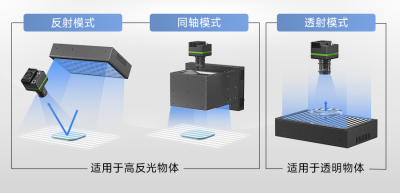

五、灵活:支持多种照明模式,满足多样化场景与定制需求

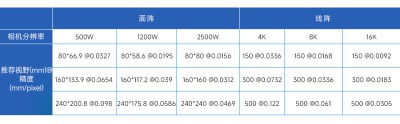

支持多规格视野选配(标准150mm/300mm/500mm,支持非标定制)与多种照明方式,灵活适应不同测量场景和物体特性:


系统兼容面阵30万-1.5亿、线阵2K-16K像素分辨率相机,满足从精细检测到大幅面高速扫描的应用需求。

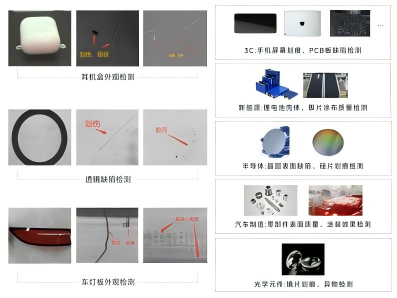

六、更多应用场景
