双远心工业镜头 视野120mm 支持1/2.5"-Φ43.6mm相机 一键测量 视觉检测 镜头定制
收藏
品牌：COOLENS/视清
型号：DTCM120-120H-AL / DTCM118-120H-AL / DTCM230-120H-AL / DTCM110-120H-AL / DTCM111-120H-AL / DTCM430H-120H-M58-AL / DTCM175-120H-M58-AL / DTCM210-120H-M58-AL / DTCM71M-120H-M58-AL / DTCM35FH-120H-M58-AL
应用领域：智能传感，模式识别，图像处理
类别：镜头
型号：DTCM120-120H-AL / DTCM118-120H-AL / DTCM230-120H-AL / DTCM110-120H-AL / DTCM111-120H-AL / DTCM430H-120H-M58-AL / DTCM175-120H-M58-AL / DTCM210-120H-M58-AL / DTCM71M-120H-M58-AL / DTCM35FH-120H-M58-AL
应用领域：智能传感，模式识别，图像处理
类别：镜头
产品详情
深圳市视清科技有限公司是为智能制造、工业自动化领域提供机器视觉光学成像器件的提供商。我们自主设计制造的Coolens品牌工业镜头，15年来累计出货100万只，应用于3C电子、光伏、锂电、汽车等众多行业的产线上，让视觉处理更高效，更智能，助力工业4.0腾飞。
我们始终恪守务实、协作和负责的原则，凭借专业、热情和解决问题的理念，深耕打磨更好的产品成果，创造可持续的价值，帮助客户成功，推动自身不断进步。
我们致力于将视清科技打造成值得信赖与合作的公司，以及理想的工作场所。我们招募热情的员工，创造包容的工作环境，并营造分享的学习氛围，激发释放员工的能量和创造力。

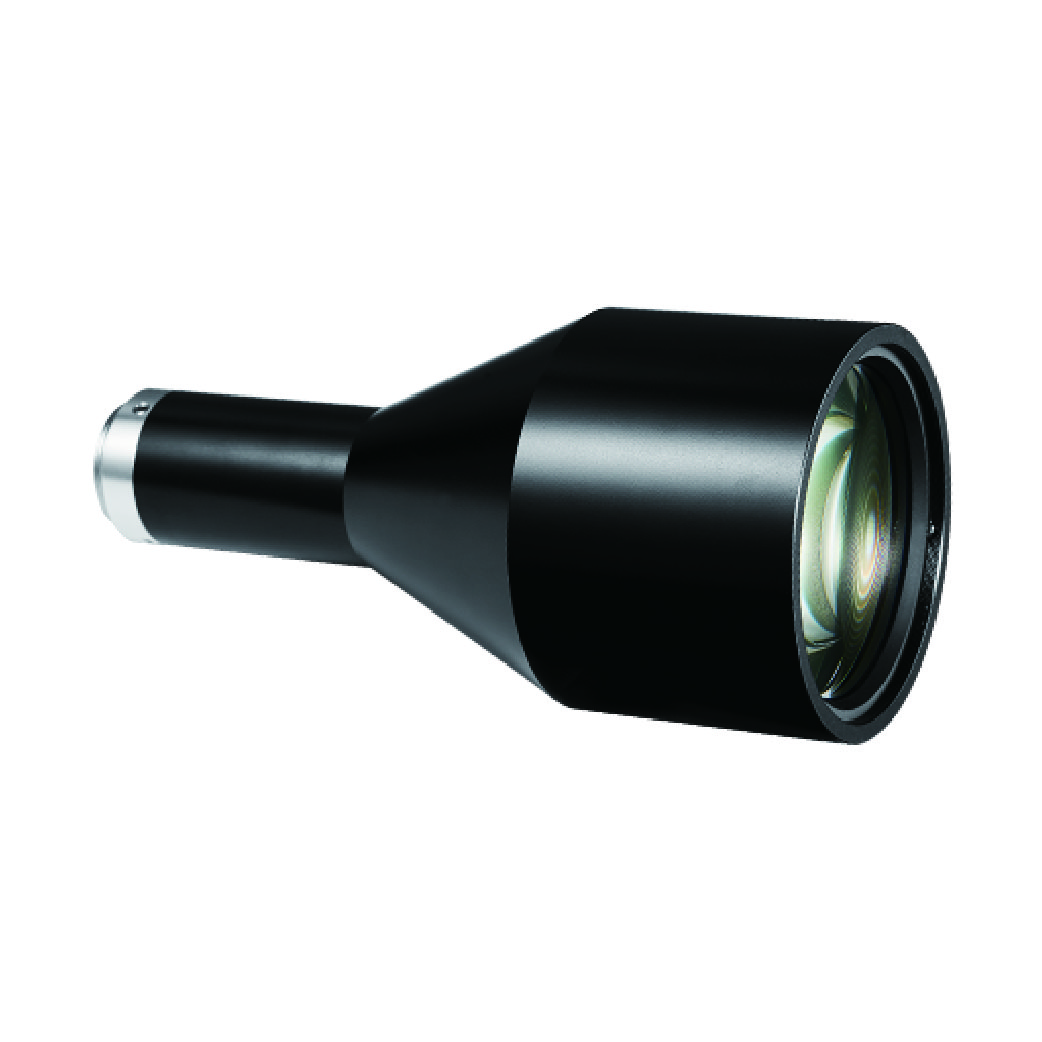

DTCM系列高精度双远心镜头
DTCM系列为极致的双远心设计，拥有卓越的成像品质。
视野范围从最小26mm至最大300mm，适应绝大多数工业产品。
适配从1/2.5"-16K 3.5um各种M/F接口工业相机。
全系列227款标准产品及超百款非标规格，涵盖各种应用场景。
大光圈、高远心度、超低畸变、超大景深，性能出色，无以伦比。
DTCM系列每一支镜头均经过精密调校，可提供全面测试报告。
性能特点
| 型号/参数 | DTCM120-120H-AL | DTCM118-120H-AL | DTCM230-120H-AL |
| 物方视场 FOV (Φmm) | 120 | 120 | 120 |
| 放大倍率β(x) | 0 | 0 | 0 |
| 物方工作距WD(mm) | 273±5 | 273±5 | 273±5 |
| 支持CCD尺寸 (Φmm) | 8.0(1/2") | 9.0(1/1.8") | 11.4(2/3") |
| 像方最佳F/# | 4.2 | 4.6 | 4.9 |
| 像方 MTF30 (lp/mm) | >210 | >200 | >185 |
| 理论最大景深DoF(mm) | ±99@F11 | ±78.2@F11 | ±48.7@F11 |
| 像方畸变(% max) | <0.1 | <0.1 | <0.1 |
| 物方远心度(°max) | <0.1 | <0.1 | <0.1 |
| 物像距I/O(mm) | 561±5 | 562±5 | 572±5 |
| 镜头总长(mm) | 270.6 | 271.7 | 281.3 |
| 接口 | C | C | C |
| 型号/参数 | DTCM110-120H-AL | DTCM111-120H-AL | DTCM430H-120H-M58-AL |
| 物方视场 FOV (Φmm) | 120 | 120 | 120 |
| 放大倍率β(x) | 0 | 0 | 0 |
| 物方工作距WD(mm) | 273±5 | 273±5 | 273±5 |
| 支持CCD尺寸 (Φmm) | 16.6(1") | 18.4(1.1") | 23.6(4/3") |
| 像方最佳F/# | 6.5 | 6.2 | 4.6 |
| 像方 MTF30 (lp/mm) | >140 | >150 | >182 |
| 理论最大景深DoF(mm) | ±33.4@F16 | ±18.7@F11 | ±16.5@F16 |
| 像方畸变(% max) | <0.1 | <0.1 | <0.1 |
| 物方远心度(°max) | <0.1 | <0.1 | <0.1 |
| 物像距I/O(mm) | 590±5 | 602±5 | 617±5 |
| 镜头总长(mm) | 299.8 | 311.0 | 331.9 |
| 接口 | C | C | M58 |
| 型号/参数 | DTCM175-120H-M58-AL | DTCM210-120H-M58-AL |
| 物方视场 FOV (Φmm) | 120 | 120 |
| 放大倍率β(x) | 0 | 0 |
| 物方工作距WD(mm) | 273±5 | 273±5 |
| 支持CCD尺寸 (Φmm) | 29(1.75") | 33(2") |
| 像方最佳F/# | 6.8 | 7.8 |
| 像方 MTF30 (lp/mm) | >130 | >115 |
| 理论最大景深DoF(mm) | ±11.0@F16 | ±8.5@F16 |
| 像方畸变(% max) | <0.1 | <0.1 |
| 物方远心度(°max) | <0.1 | <0.1 |
| 物像距I/O(mm) | 638±5 | 653±5 |
| 镜头总长(mm) | 352.6 | 368.3 |
| 接口 | M58 | M58 |
| 型号/参数 | DTCM71M-120H-M58-AL | DTCM35FH-120H-M58-AL |
| 物方视场 FOV (Φmm) | 120 | 120 |
| 放大倍率β(x) | 0 | 0 |
| 物方工作距WD(mm) | 273±5 | 273±5 |
| 支持CCD尺寸 (Φmm) | 39 | 43.6(35mm Full) |
| 像方最佳F/# | 7.6 | 8.5 |
| 像方 MTF30 (lp/mm) | >115 | >105 |
| 理论最大景深DoF(mm) | ±6.1@F16 | ±4.9@F16 |
| 像方畸变(% max) | <0.1 | <0.1 |
| 物方远心度(°max) | <0.1 | <0.1 |
| 物像距I/O(mm) | 670±5 | 691±5 |
| 镜头总长(mm) | 384.5 | 405.6 |
| 接口 | M58 | M58 |
