型号：LRES2048PT-POE
应用领域：图像处理
类别：板卡

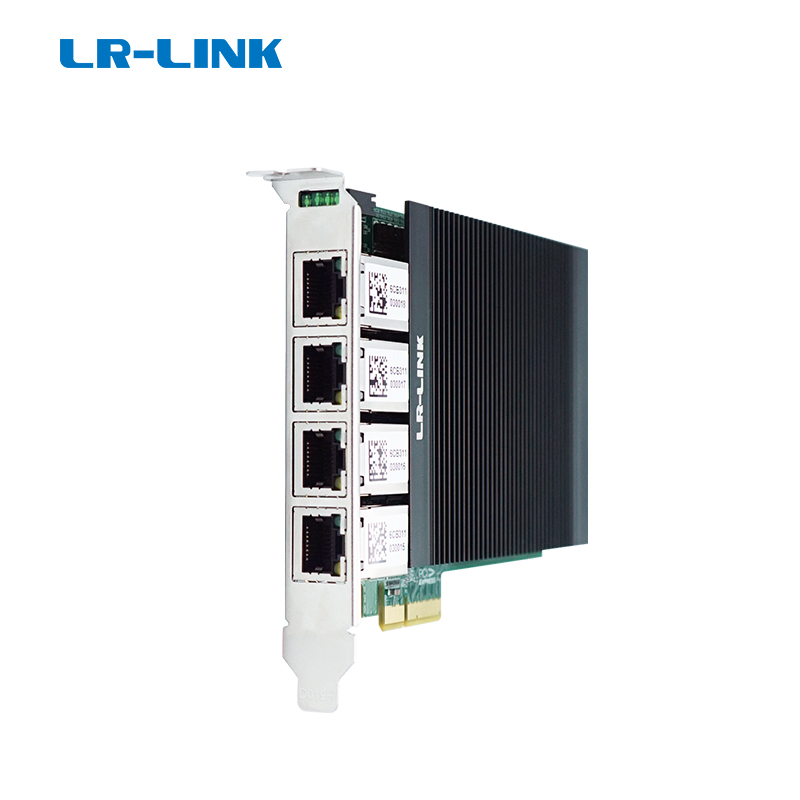

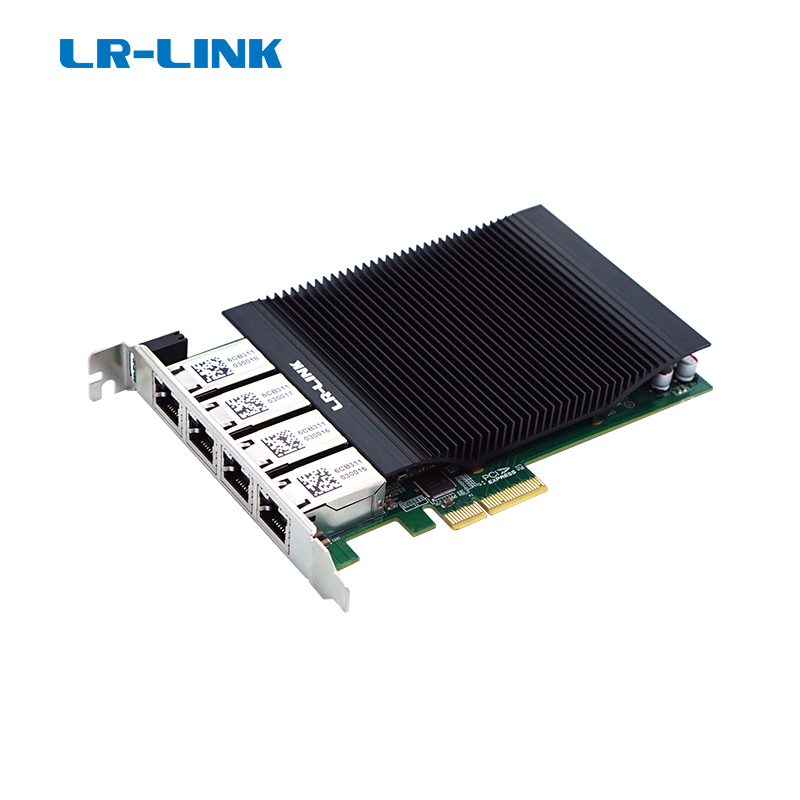

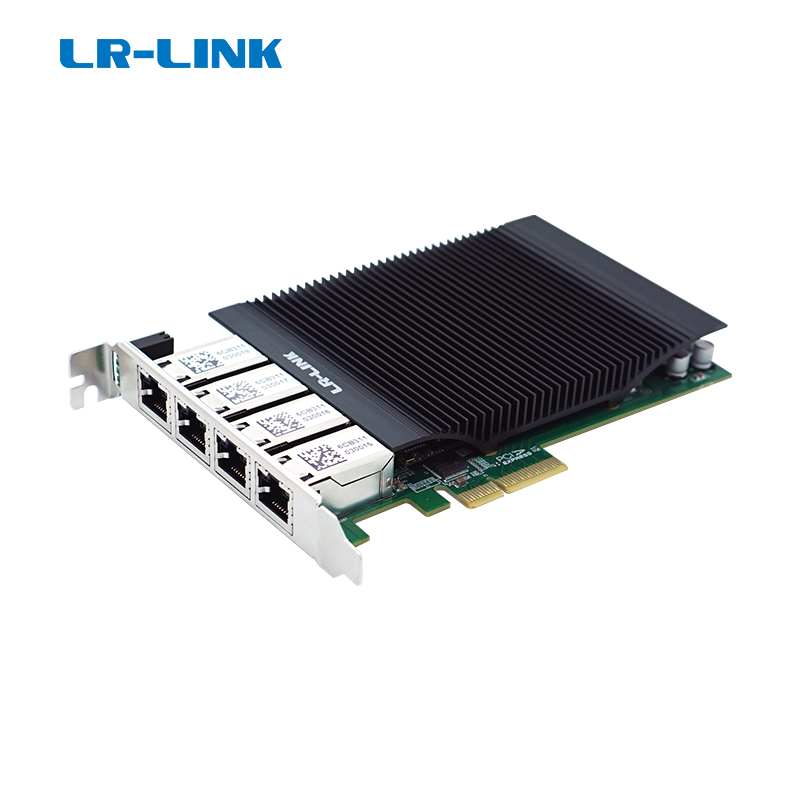

LRES2048PT-POE是深圳市联瑞电子有限公司在基于Intel I211AT主控芯片方案基础上自主研发的一款四口铜缆千兆以太网PCI Express v2.1x4 PoE+以太网图像采集卡，同时兼容PCIe x8、x16通道。该款服务器适配卡设计主要设计应用于工业现场视觉检测服务器及设备、视觉现场客户机、快速移动以太网数据传输设备等，同时也适用于普通服务器。
该款适配卡具有集成的硬件加速功能，能够执行TCP/UDP/IP校验和分载及TCP分段任务。主机处理技术可分载加速器，释放CPU资源的占用，以腾出更多的CPU资源来处理其他应用程序。
LR-LINK对该款适配器做出了独特的设计：
1、单端口PoE+输出功耗最高30W，提供了外接大4-Pin电源供电补给接口。
2、自适应于外接设备所需功耗输出：Class 0、Class 1、Class 2、Class 3、Class 4；
3、该适配卡采用更开阔的RJ45间距设计；
4、专为工业级线缆接入而设计的接口，有效的解决工业场所网口紧凑的难题，同时兼容普通线缆接入；
5、更大的散热片能有效解决适配器在散热环境不良的情况下散热问题，有效保障适配卡长时间稳定运行；
6、精心选取了加厚沉金的RJ5连接器保证更牢固可靠的连接性；
7、4个8-Pin RJ45的设计能更好的节省主板宝贵的PCIe插槽资源。
操作系统支持
* Windows 7/8/8.1/10/11
* Linux Stable Kernel version 3.x / 4.x或更新
* CentOS / RHEL 7.x/8.x或更新
* Ubuntu 18.04/20.04 或更新
* SLES 12 SP4/SP5、15 SP2/SP3 或更新
* Vmware ESX/ESXi 5.x / 6.x或更新
基本特性
控制器 | Intel I211AT |
线缆媒介 | 铜缆 |
线缆类型 | Cat 5E and Cat6：1000Base-T up to 100m (PoE供电最低需求Cat5) |
Cat 5E and Cat6：100Base-T up to 100m (PoE供电最低要求Cat5) | |
挡板高度 | 全高 |
功耗（max） | 5.91W |
PoE输出功率/port(max) | 30W |
PoE总输出功耗（max） | PCIe供电可达75W |
外接ATX供电可达90W | |
端口类型 | 4个8-Pin RJ45接口 |
PCIe总线 | PCI Express v2.1 (2.5GT/s) x4；兼容x8、x16 |
端口速率 | 10/100/1000Mbps |
电源供电 | PCIe供电+ATX供电 |
ESD防静电 | ±8KV |
浪涌保护 | ±2KV |
技术参数
符合标准 | IEEE802.3af -2003 PoE standard IEEE802.3at -2009 PoE+ standard IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3z IEEE 802.1Q VLANs IEEE 802.3x IEEE 1588 IEEE 802.3az - Energy Efficient Ethernet (EEE) |
PXE支持 | No |
DPDK支持 | Yes |
WoL支持 | No |
iSCSI支持 | No |
巨帧支持 | Yes |
FCoE支持 | No |
LED指示
POE | 绿灯常亮 |
1000Mbps | 橙灯常亮 + 绿灯闪烁 |
100/10Mbps | 绿灯闪烁 |
工作参数
工作环境温度 | 0℃ to 55℃ (32℉ to 131℉) |
存储温度 | -40℃ to 70℃ (-40℉ to 158℉) |
存储湿度 | 在35℃下90%不凝结相对湿度 |
认证 | FCC, CE, RoHS |
包装详情
产品尺寸（单位：mm） | 158.7*120.8*21 |
包装尺寸（单位：mm） | * |
2U挡板 | * |
安装指南 | *1 |
产品保修卡 | *1 |
毛重（单位：g） | * |
