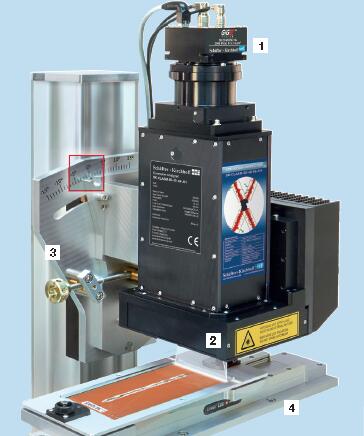

彩色腐蚀检测仪

总测量时间                       最长5秒（自动模式）

传感器                               SK12240GKOC + LED-500K-90-22-49

最大测量区域                    90毫米x 200毫米

自由工作距离                    49毫米

分辨率                                22μm/像素（= 45像素/ mm）

焦深                                    +/- 1.2 mm（2z = 2.4 mm，k = 8）

线扫描相机                        SK12240GKOC-4L

像素数和尺寸                    3 x 4080（红绿蓝），10μmx10μm

最大线速                            7.2 kHz

特点                                    限制扩散，集成控制

接口                                    千兆以太网

工作温度                             +5 ... + 45°C

照明                                     LBH146-01-500K-V-140-49

LED线条灯                         5000K（白色）

接口                                     RS232，软件控制

适配器控制台                     可旋转+ /  - 15°

翻译单元                              SK8030-200-JE

驱动                                      单道线性电机，分辨率1μm

最大扫描长度                       200毫米

最大扫描速度                       250毫米/秒

物体托架                               高度可调节工作台，升降范围40毫米

测试板支架                           长度和深度限制器，嵌入框架

总系统

电源电压                                110-240 V AC

功耗                                        最大90 W

PC 接口                                   1x千兆以太网

尺寸（宽x深x高）                 460毫米×300毫米×700毫米

重量                                         34.0千克

文字说明

使用彩色扫描仪系统腐蚀检测仪自动评估腐蚀和分层。

系统检测红锈区域并计算其面积以及分层区域。划线区域直接从两个值中除去。

DIN EN ISO 4628-8：2005：

w =划线宽度，l =划线长度

Al = w * l 　[mm²]

AC =腐蚀面积　[mm²]

C = (AC  -  Al) / 2l　[mm]

AD =分层面积　[mm²]

D = (AD  -  Al) / 2l　[mm]

所示样品由位于德国Döggingen，Schwarzwald的FreiLacke公司提供。
