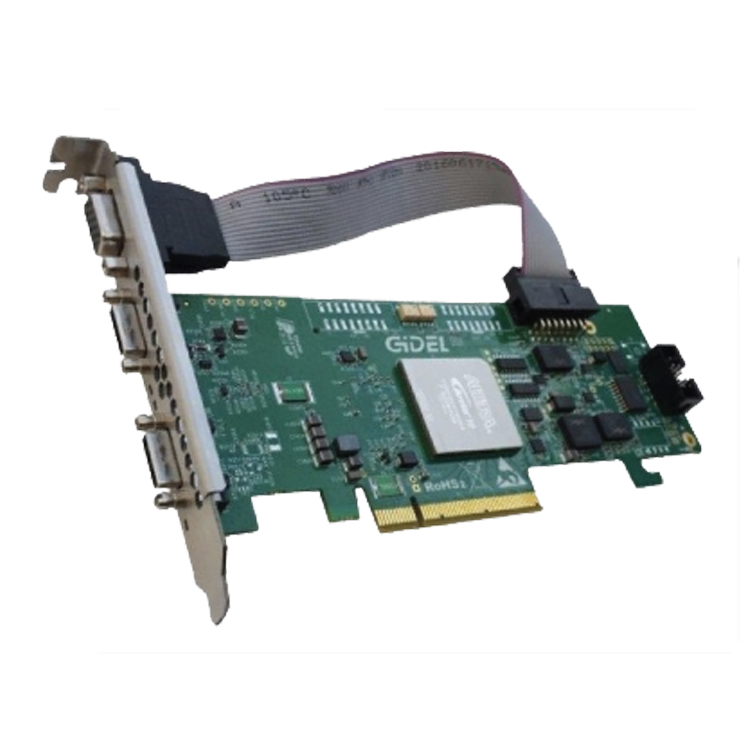

Gidel camera-li nk/CXP相机模拟器仿真板卡CamSim
收藏
公司名称:北京盈美智科技发展有限公司
发布时间:2021-12-03
有效日期:2031-12-03
应用领域:军事国防精工和光学航天航空电子组装
关键词:配件
产品详情

系统描述


     Gidel CamSim套件包括PCI/e FPGA板,带有Camera li nk或CoaXPress接口,CamSim IP 固件,CamSim GUI应用程序,API和支持库。


      该软件应用程序配置所有的模拟参数,包括时间,分辨率,Camera li nk或CoaXpress通道结构,等等。CamSim支持通过PCIe加载RAW图像文件和BMP图像文件进行模拟。此外,CamSim应用程序可以生成用户定义的图像软件生成的图像,可以直接注入模拟或保存在一个文件夹中,以供未来的模拟。使用CamSim API方法,用户可以开发他们的自定义模拟应用程序。CamSim硬件由Gidel的FPGA板和Camera li nk/CoaXPress驱动的物理层组成。硬件负责从软件应用程序接收图像数据,在指定的定时配置产生数据有效信号,重构并输出与Camera li nk或CoaXPress配置对应的图像数据,并与图像采集卡进行串行接口通信。对于Camera li nk,串行通信是通过TX/RX寄存器进行的,这些寄存器被映射到Camera li nk协议中定义的用户类SerComm。

型号

输出

主机

总线

缓存

特征

CamSim-CL

ba se/ Medium/ Full/80bit(DECA)

PCIe x8 Gen. 3

8 GB

包括:CamSim仿真卡、应用程序GUI和用于开发自定义应用程序的API套件。

CamSim-CL-Lite

ba se/ Medium/ Full/80bit(DECA)

PCIe x8 Gen. 3

1 GB

包括:CamSim仿真卡、应用程序GUI和用于开发自定义应用程序的API套件。

CamSim-X

4x CoaXPress,1.25-6.25 Gb / s(CXP-6)

PCIe x8 Gen. 3

8 GB

包括:CamSim仿真卡、应用程序GUI和用于开发自定义应用程序的API套件。

CamSim-X-Lite

4x CoaXPress,1.25-6.25 Gb / s(CXP-6)

PCIe x8 Gen. 3

1 GB

包括:CamSim仿真卡、应用程序GUI和用于开发自定义应用程序的API套件。

产品特点:

模拟所有camera li nk v2.0配置(ba se / medium / full/80-bit (DECA))

通过添加用户IOs提供机器模拟器功能

支持BMP和原始输入图像文件

用于传输颜色和灰度测试模式的模式生成器

完全可编程的图像时间和数据参数配置通过用户友好的GUI

用于开发用户模拟器应用程序的API方法

用于触发选项的用户可配置摄像机控制(CC)行

吞吐量能力1-10像素同时在7000 - 85000千赫。像素位深度从每像素8位到36位不等

软件和FPGA定制的扩展机器模拟

最高8GB缓存
