发布时间：2022-04-18
有效日期：2032-04-18
应用领域：精工和光学航天航空机器人汽车
关键词：相机
零件号：AS-CIB-HDMI-001-40LHD-A

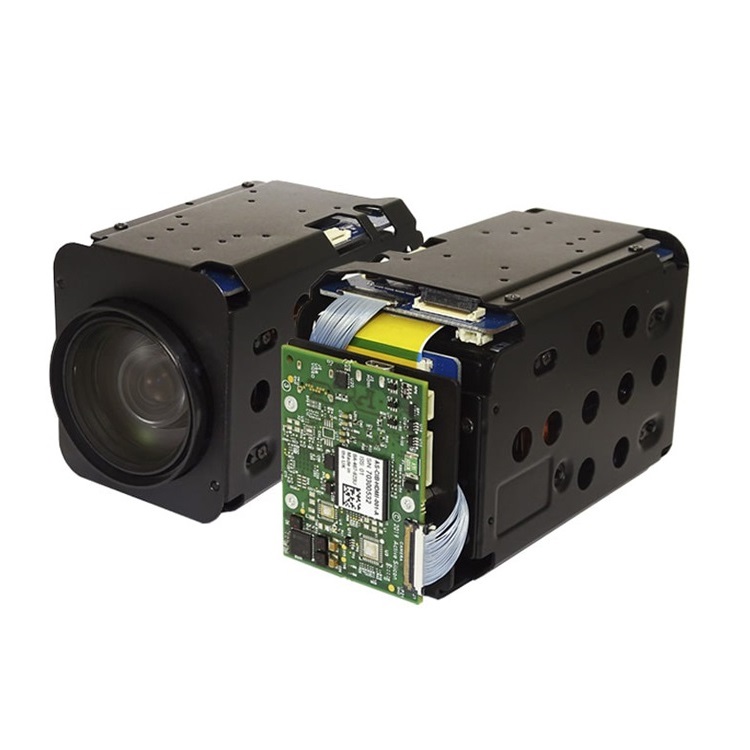

Harrier 40 倍自动对焦变焦 HDMI 相机配有2MP索尼CMOS传感器，具有强大的40倍的光学变焦（32倍数字变焦）。该相机提供 1920 x 1080p (60 fps) 的全高清实时 HDMI 视频输出。视频输出符合 SMPTE 274M 和 SMPTE 296M 标准。
连接 HDMI 电缆时启用 HDMI 输出。上电时，可以通过板上的 DIP 开关设置来选择相机视频模式。相机视频模式以及其他相机和接口板卡功能也可由 TTL 串行通信控制。
这款HDMI自动对焦变焦相机的特殊功能包括数字图像稳定，数字降噪（2D + 3D），隐私遮蔽功能，逆光补偿，智能运动检测，除雾功能及日夜模式（红外线截止滤波器去除，ICR ）。
产品特点
· 带 HDMI 输出的全高清高分辨率自动对焦变焦相机。
· 40 倍光学变焦和 32 倍数字变焦。
· 1/2.8” 2MP 索尼 IMX462 STARVIS CMOS 传感器。
· 视频格式（高清）：1080p – 60/30 fps，720p – 60/30 fps。
· 有效像素约2.12MP。
· 快门速度 1/30(25) – 1/30,000sec。
· TTL 串行 VISCA、Pelco – D/P 控制协议。
· 由 DIP 开关或 VISCA 控制选择的视频输出模式。
产品规格
图像传感器 | 1/2.8” Sony IMX462 STARVIS CMOS 传感器 |
有效编号 像素数 | 大约 2.12MP |
模拟 | CVBS |
视频格式（高清） | HDMI 1.4：1080p 60(50)/30(25)fps、720p 60(50)/30(25)fps |
最小光束 | Color(1/30s, 79.5dB) : 0.01 lux , BW(1/30s, 79.5dB) : 0.002 lux |
信噪比 | > 50dB（AGC 关闭） |
镜头类型 | 40 倍日夜变焦镜头 |
缩放比例 | 光学 40 倍变焦，数字 32 倍变焦 |
镜头（广角到长焦） | 光学 x40 变焦，f=4.25mm 至 170mm，F1.6（广角）至 F4.95（长焦） |
水平视角（广角到长焦） | 73.8° 至 1.11° |
调焦系统 | Auto / One Push / Manual |
最小物距（广角到长焦） | 0.1 / 1.5 / 3.0 / 6.0 / 10.0 米 |
镜头刷新 | One Push / 1 – 10 Days |
数码变焦 | 关闭/最大 2x – 32x |
AE（自动曝光模式） | Auto, lris Priority, Shutter Priority, Manual |
增益控制 (AGC) | 0 – 10 steps |
快门速度 | 1/30(25) – 1/30,000 sec |
Iris | Close – F1.6 |
数字慢速快门 (DSS) | Off / 2x / 4x / 8x / 16x / 32x /64x (x64: 60 or 50fps mode only) |
无闪烁 | 关/开/自动 |
亮度 | 0 – 14steps |
白平衡 | Auto, One Push, Manual, Indoor, Outdoor, Auto-Ext |
系统（模拟） | NTSC / PAL |
控制协议 | 串行 VISCA / TTL |
波特率 | 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 |
电压 | 9 – 12.25V DC |
功耗 | ~8.9W |
储藏环境 | -20°C 至 +60°C（湿度：0- 90%） |
操作环境 | 0°C 至 +50°C（湿度：0%- 90%） |
尺寸 | 114mm x 54mm x 65.5mm (L x W x H) |
重量 | 391g |
