阿尔泰科技单相电量采集模块400V 20A交流电采集DAM-3501N(T)
收藏
公司名称:北京阿尔泰科技发展有限公司
发布时间:2023-04-14
有效日期:2025-09-14
应用领域:军事国防航天航空半导体汽车
关键词:其他
产品详情

产品概述:

DAM-3501N(T)为单相智能交流电量采集模块,RS485通讯接口,带有标准ModbusRTU协议。配备良好的人机交互界面,使用方便,性能稳定。


产品参数:

模拟量输入

输入通道

1路交流电流通道、1路交流电压通道

输入类型

电压输入,电流输入

电压量程(有效值)

默认400V有效值(可定制,最大450V)

电流量程(有效值)

默认20A有效值(可定制5A、10A、20A、80A、100A、150A、200A

温湿度测量

板载温湿度传感器(仅T模块支持)

输出参数

相电压、相电流、有功功率、无功功率、视在功率、功率因数、总电度、

湿度(仅T模块支持)、温度(仅T模块支持)

注:含T尾缀模块具有测量环境温度、环境湿度的功能,

见1.5不同尾缀对比说明

采集信号

采集信号为电网标准交流信号,频率最高65Hz

采样速率

每500ms采集1次

分辨率

16位

采集精度

2‰

电流互感器

外置电流互感器,见1.6外置互感器说明

能量

带能量存储功能

二次互感

带二次互感功能

隔离电压

2500VRMS(浪涌保护电压)

其他

通讯接口

RS485

波特率

1200~115200bps

数据传输速率

由波特率和读取数据个数决定,如果一次性读取所有数据,

建议在9600波特率下,1秒钟读取一次。

看门狗

软件看门狗

供电电压

+10V~30VDC

电源保护

电源反向保护

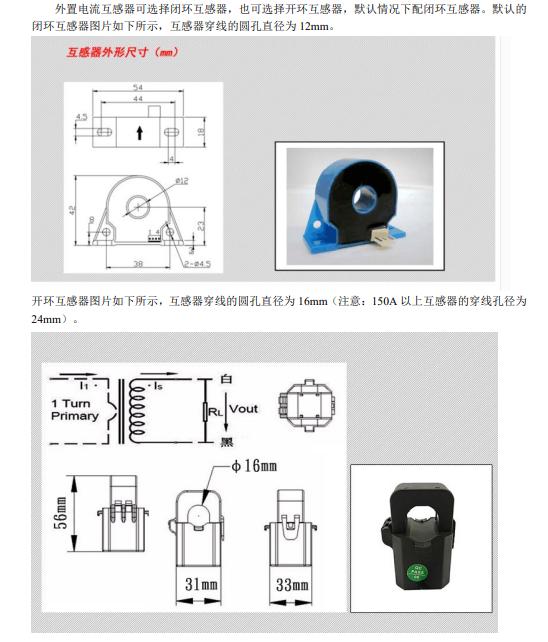

外置电流互感器说明:



产品配件:

1. 产品光盘:1

2. 保修卡:1

3. 合格证:1
