治具校正与正反面机器视觉系统方案

公司名称：东莞康耐德智能控制有限公司
发布时间：2023-08-22
有效日期：2025-08-22
应用领域：电子组装
关键词：视觉系统、视觉系统方案需求

产品详情

【检测目的】

机器视觉检测治具校正与正反面

编辑

【正面VCR】

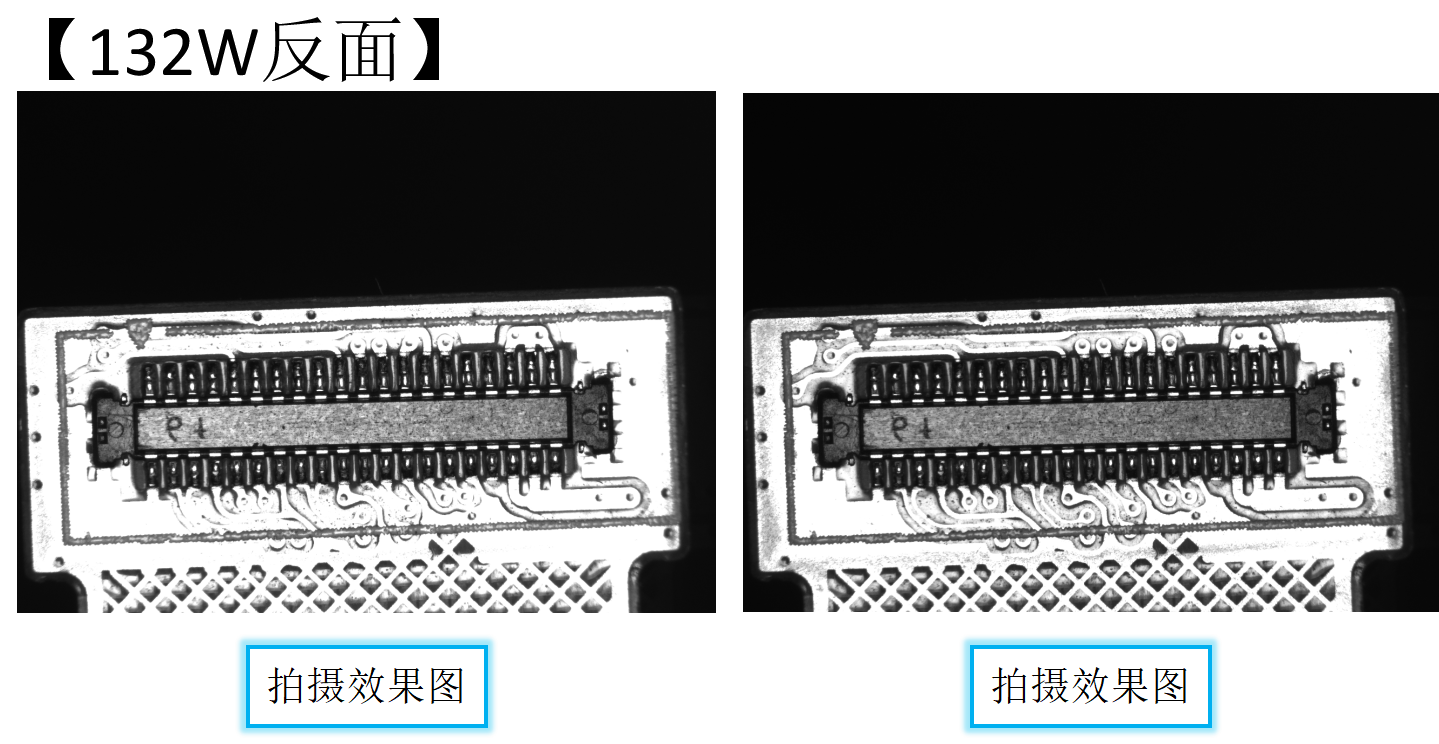

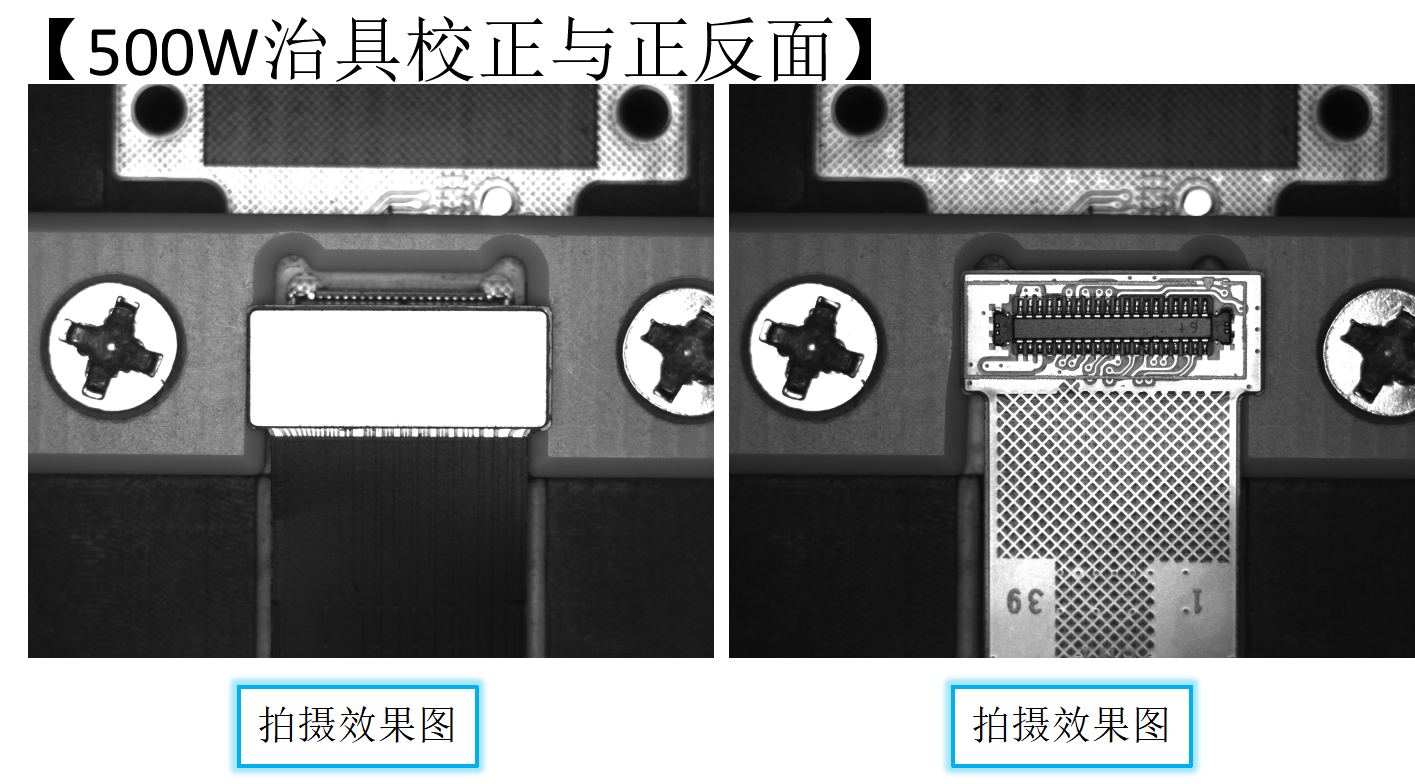

【治具校正与正反面检测】

根据目前的拍摄条件及效果，可以对治具进行定位。但后续需要根据实际情况再确认。目前130W视野：13mm*9.75mm

视觉精度：13mm/1292pix=0.01mm/pix。

目前500W视野：26mm*20mm

视觉精度：26mm/2448pix=0.011mm/pix

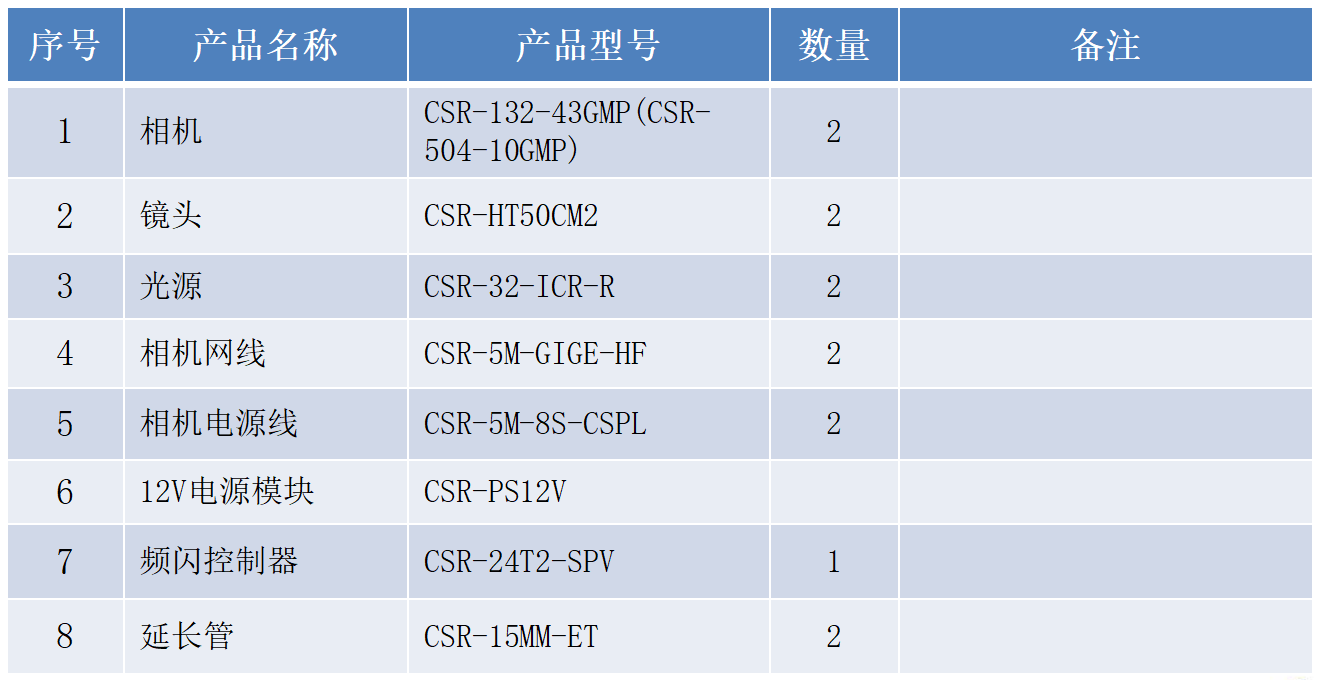

【治具校正与正面硬件配置】

编辑

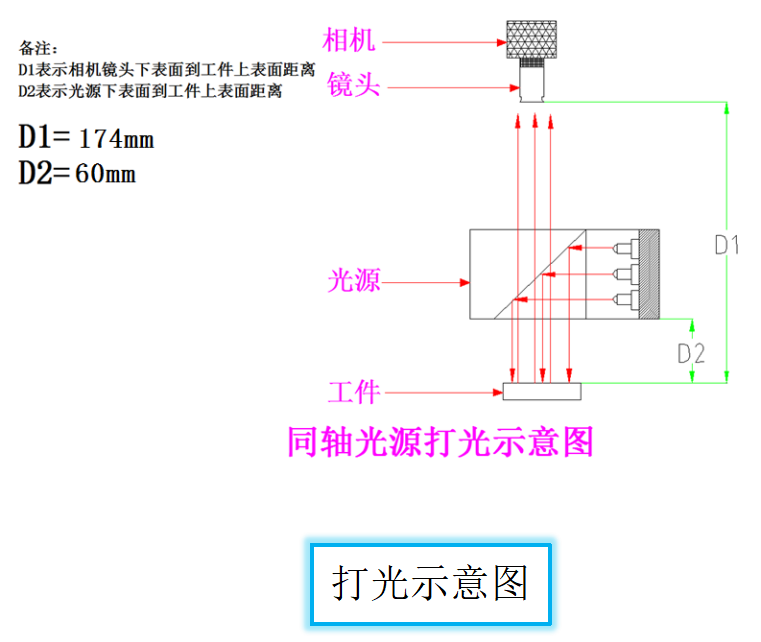

【安装示意图】

编辑

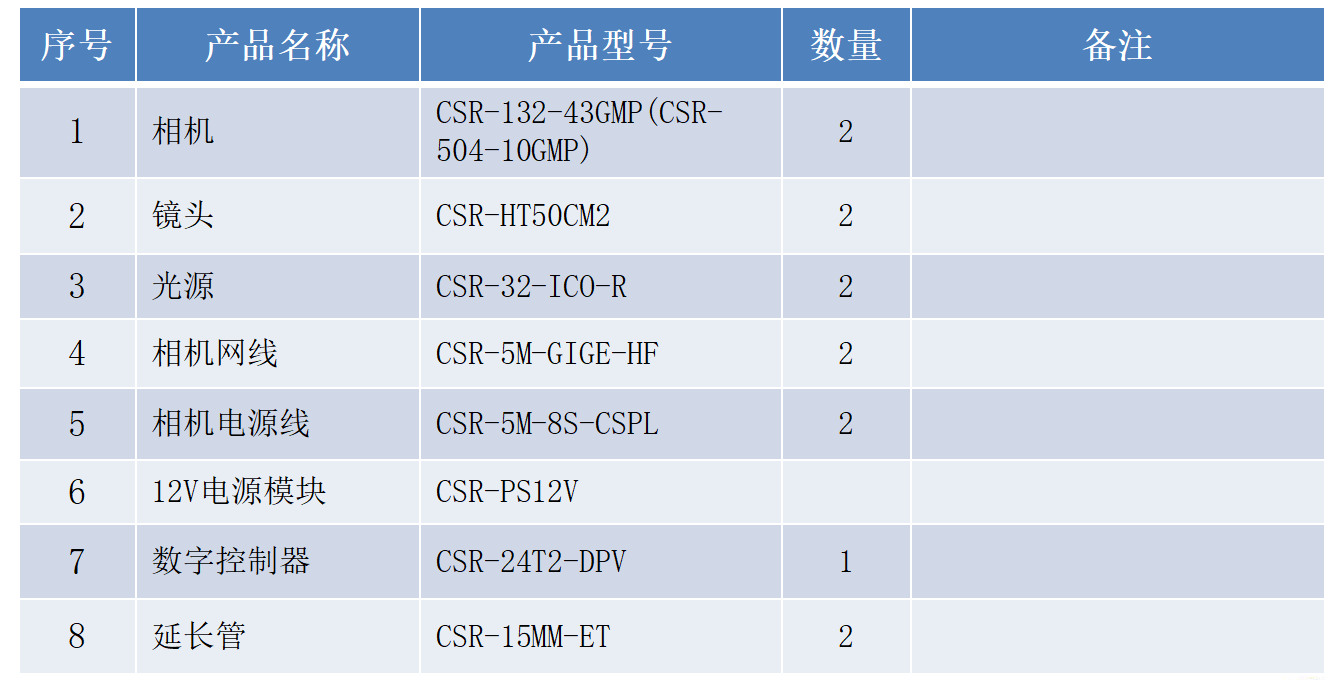

【反面硬件配置】

编辑

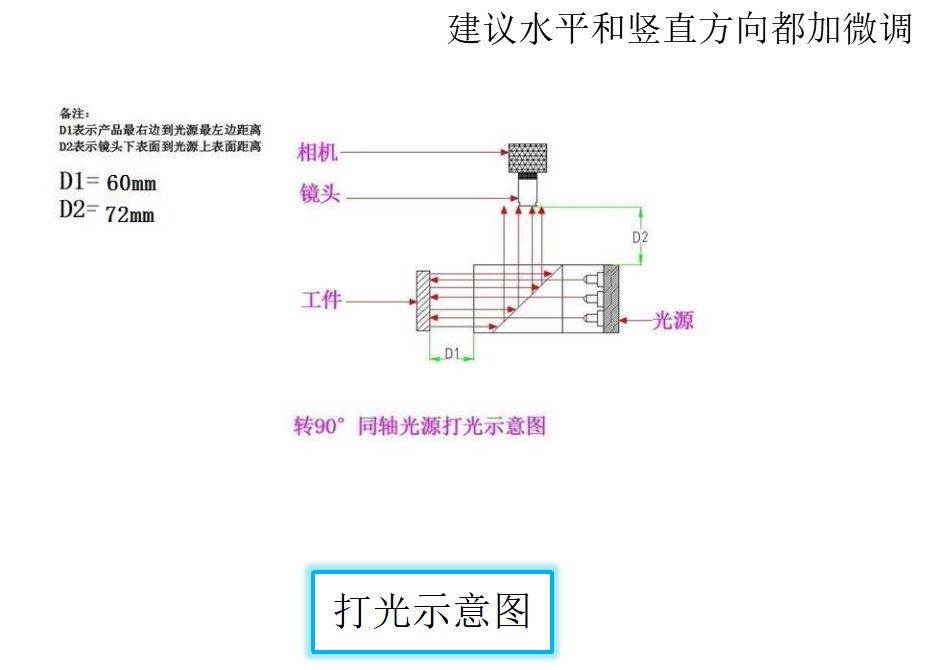

【安装示意图】

编辑
