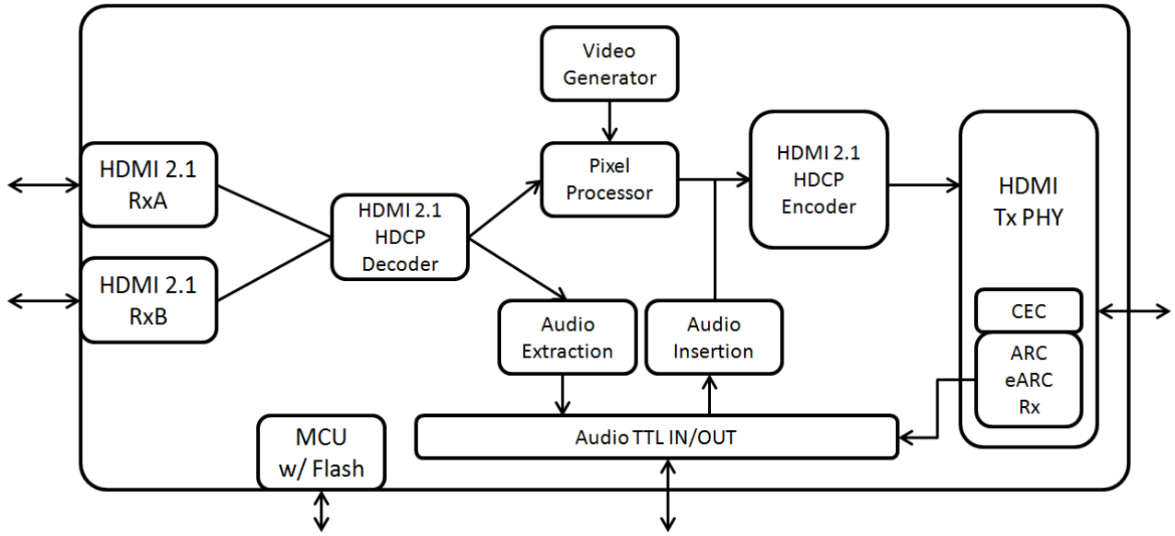

Gscoolink GSV6702是一款高性能、低功耗的2输入1输出HDMI 2.1中继器。通过集成基于RISC-V的增强型微控制器，GSV6702创造了一种具有成本效益的解决方案，提供了上市时间优势。HDMI接收器和HDMI发送器最高支持48Gbps（FRL，12G/4Lane）。GSV6702的卓越架构使用QFN88提供了经济、占地面积更小的解决方案，针对消费类交换机和KVM的应用。

HDCP 1.4和HDCP 2.2/2.3在GSV6702中实现，用于HDMI 2.0和FRL模式下的所有HDMI端口。HDMI 2.0模式下的HDMI Tx支持颜色空间转换。GSV6702支持音频插入、音频提取和SPDIF到I2S转换功能的灵活实现。嵌入式CEC和eARC Rx引擎支持下行ARC/eARC到I2S和SPDIF音频提取功能。

内部视频生成器可用于生成HDMI 2.1中定义的任何未压缩视频时序，例如8K@60Hz，8K@30Hz，4K@120Hz，480i@60Hz.

HDMI接收功能

1、兼容HDMI 2.1、HDMI 2.0b、HDMI 1.4b

2、在中继器/接收器模式下兼容HDCP 2.2/2.3和HDCP 1.4

3、数据速率高达48Gbps（FRL 12Gbps/4通道）

4、可编程自适应均衡

5、支持高动态范围（HDR）和动态/静态元数据

6、支持可变刷新率（VRR）、FreeSync、G-Sync

7、支持ALLM

8、支持前向纠错（FEC）

9、支持DSC直通，用于压缩输入时序

10、嵌入式任意EDID（最多512字节）

11、DDC/HPD引脚上的5V容差

HDMI发射功能

1、兼容HDMI 2.1a、HDMI 2.0b、HDMI 1.4b

2、符合HDCP 2.2/2.3和HDCP 1.4

3、数据速率高达48Gbps（FRL 12Gbps/4通道）

4、可编程电压摆动、回转率和预加重

5、支持TMDS输入/输出上的交流耦合

6、支持TMDS模式下的颜色空间转换器

7、支持HDR（HDR10/HDR10+/杜比视界/HLG）

8、支持可变刷新率（VRR）、FreeSync、G-Sync

9、支持ALLM

10、支持HDMI/DP输入的DSC编码流通过

11、用于低级协议解码的硬件CEC引擎

12、DDC/HPD/CEC引脚上的5V容差

13、支持HDMI 2.1a中的eARC Rx到I2S/SPDIF音频提取

音频输入/输出功能

1、从HDMI Rx中提取I2S和SPDIF音频

2、来自下游ARC/eARC的I2S和SPDIF音频提取

3、I2S/SPDIF音频插入HDMI Tx

4、支持音频提取和插入的SPDIF/I2S/HBR/DDS/TDM格式

5、使用单个双向TTL总线的SPDIF到I2S转换

系统功能

1、可选外部MCU（通过I2C）/内部MCU模式

2、嵌入式MCU和外部闪存

3、Flash QSPI接口外部引脚

4、需要外部25MHz晶体

5、可用于嵌入式MCU的UART/Timer/GPIO控制的引脚

6、用于外部MCU访问芯片功能状态的邮箱功能

7、温度传感器监测电路
