GSCoolink GSV6183 带嵌入式MCU的MIPI D-PHY 转 DP/eDP
收藏
公司名称:深圳市泰凌微电子有限公司
发布时间:2023-11-15
有效日期:2054-11-30
应用领域:电子组装
关键词:相机、图像处理软件、其他、镜头
产品详情

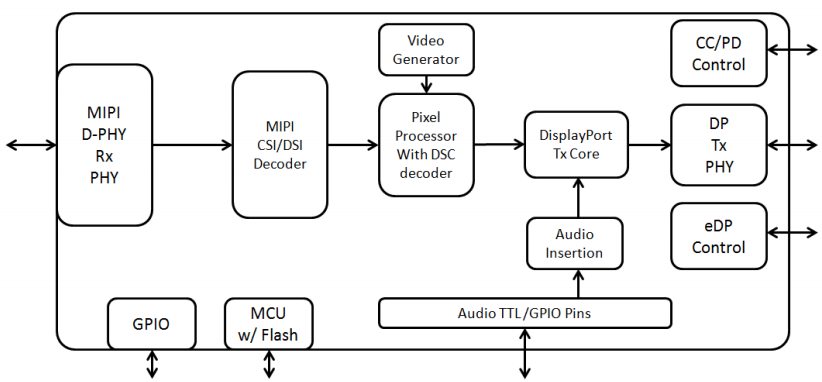

Gscoolink GSV6183是一款高性能、低功耗的MIPI D-PHY到DisplayPort/eDP 1.4转换器。通过集成基于RISC-V的增强型微控制器,GSV6183创造了一种具有成本效益的解决方案,提供了上市时间优势。MIPI D-PHY接收器支持CSI-2版本1.3和DSI版本1.3,每条通道最高可达2.5Gbps。Integrated Power Delivery 3.0控制器处理Type-C CC接口,用于USB电源管理和DisplayPort模式进入。GSV6183的卓越架构使用QFN64为低功耗嵌入式应用提供了经济、占地面积更小的解决方案。

DisplayPort转换器功能

1、符合VESA DisplayPort 1.4a

2、符合HDCP 2.2/2.3和HDCP 1.4

3、支持HBR3、HBR2、HBR和RBR(8.1/5.4/2.7/1.62 Gbps)和2.16/2.43/3.24/4.32 Gbps

4、灵活的1/2/4车道主链路配置

5、可编程自适应均衡

6、支持全链路训练和无链路训练

7、支持高动态范围(HDR)和动态/静态元数据

8、支持自适应同步/自由同步

9、支持音频插入

10、支持水平下料扩展至4K@60Hz总体安排

11、支持前向纠错(FEC)

12、支持扩频时钟(SSC)

eDP转换器功能

1、支持ASSR

2、支持PSR

3、支持PWM输出

MIPI D-PHY接收器

1、支持使用D-PHY接口的MIPI CSI-2 v1.3版本

2、支持使用D-PHY接口的MIPI DSI v1.3版本

3、在D-PHY中支持2.5G bps 1/2/3/4通道MIPI输入

4、可配置的D-PHY端口号

5、自适应均衡器和去偏斜

6、车道重新分配和极性翻转

7、支持RGB888、RGB666、RGB565、RGB555、RGB444

8、支持YUV 4:2:2 16位、20位、24位

9、支持RGB/YUV 4:4:4 18位、24位、30位、36位

10、支持逃生模式(ULPS)

11、支持突发和非突发模式

12、支持从D-PHY输入DSC编码流

USB Type-C接口功能

1、双USB Power Delivery 3.0兼容控制器

2、4个配置通道(CC),带内置Rp/Rd电阻器

3、双重角色电源端口(DRP)

4、快速角色交换

音频输入/输出功能

I2S/SPDIF音频插入显示端口Tx

像素处理器功能

1、DSC解码器1.2版,最高支持4K60 12位HDR定时

2、颜色空间转换

3、YCbCr 444-420定时转换

4、4K到2K缩小

5、Gamma控制

系统功能

1、嵌入式内部MCU

2、Flash QSPI接口外部引脚

3、需要外部25MHz晶体

4、UART/Timer/GPIO的可用引脚

5、温度传感器监控电路
