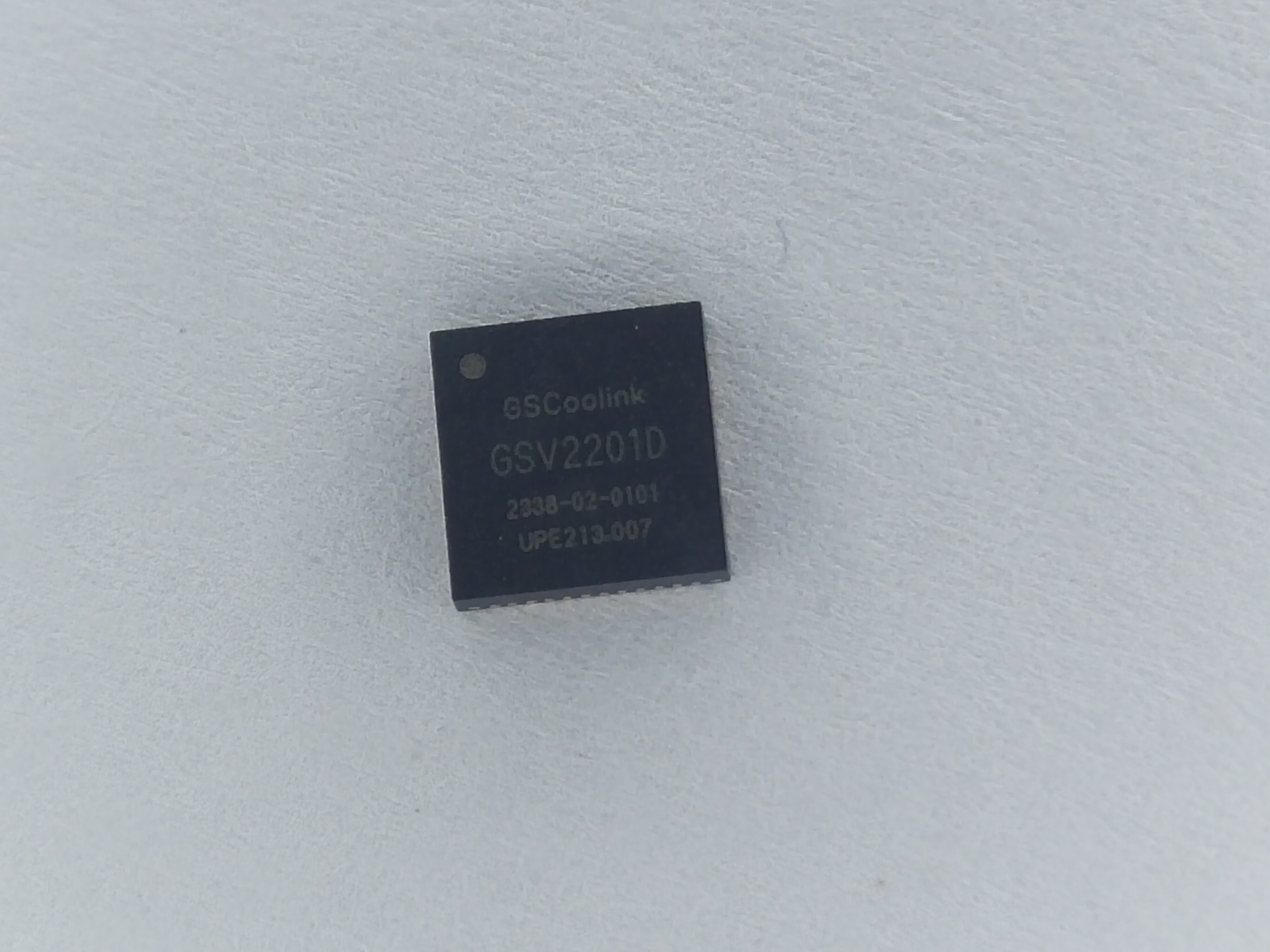

Gscoolink GSV2201D是一款高性能、低功耗、USB Type-C交替模式显示端口1.2到HDMI 2.0转换器。通过集成增强型微控制器和闪存，GSV2201D创造了一种具有成本效益的解决方案，提供了上市时间优势。DisplayPort接收器支持高达21.6Gbps（HBR2，4通道），HDMI发送器支持高达18Gbps（TMDS，6G3通道）。Integrated Power Delivery 3.0控制器处理Type-C CC接口，用于USB电源管理和DisplayPort模式进入。GSV2201D的卓越架构使用QFN48提供了经济、占地面积更小的解决方案，针对C型集线器的应用。

GSV2201D支持所有DisplayPort SDP数据包通过HDMI输出。HDCP 1.4和HDCP2.2/2.3在GSV2201D中实现，用于DisplayPort Rx和HDMI Tx。TMDS模式下的HDMI Tx支持颜色空间转换、444/422-420转换器。

DisplayPort接收

1、符合VESA DisplayPort 1.2

2、符合HDCP 1.4

3、支持HBR2、HBR和RBR（5.4/2.7/1.62 Gbps）

4、灵活的1/2/4车道主链路配置

5、可编程自适应均衡

6、支持全链路训练和无链路训练

7、支持高动态范围（HDR）和动态/静态元数据

8、支持水平下料扩展至4K@60Hz总体安排

9、支持前向纠错（FEC）

10、嵌入式任意EDID和MCCS

11、支持扩频时钟（SSC）

HDMI发送

1、兼容HDMI 2.0b、HDMI 1.4b

2、符合HDCP 1.4

3、数据速率高达18Gbps（TMDS 6Gps/3通道）

4、可编程电压摆动、回转速率和预加重

5、支持TMDS上的交流耦合

6、支持颜色空间转换器

7、支持HDR（HDR10/HDR10+/杜比视界/HLG）

8、用于低级协议解码的硬件CEC引擎

9、DDC/HPD/CEC引脚上的5V容差

USB Type-C接口

1、双USB Power Delivery 3.0兼容控制器

2、2个配置通道（CC），带片上Rp/Rd电阻器

3、双重角色电源端口（DRP）

4、快速角色交换

5、USB 2.0公告牌枚举

系统功能

1、嵌入式内部MCU和Flash

2、需要外部25MHz晶体

3、UART/Timer/GPIO的可用引脚

4、温度传感器监控电路
